Socamel ERGOSERV - Page 17

17
CHAPITRE 2 F SECTION 2 GB
ERGOSERV V3 F/GB13-02-12 indice K

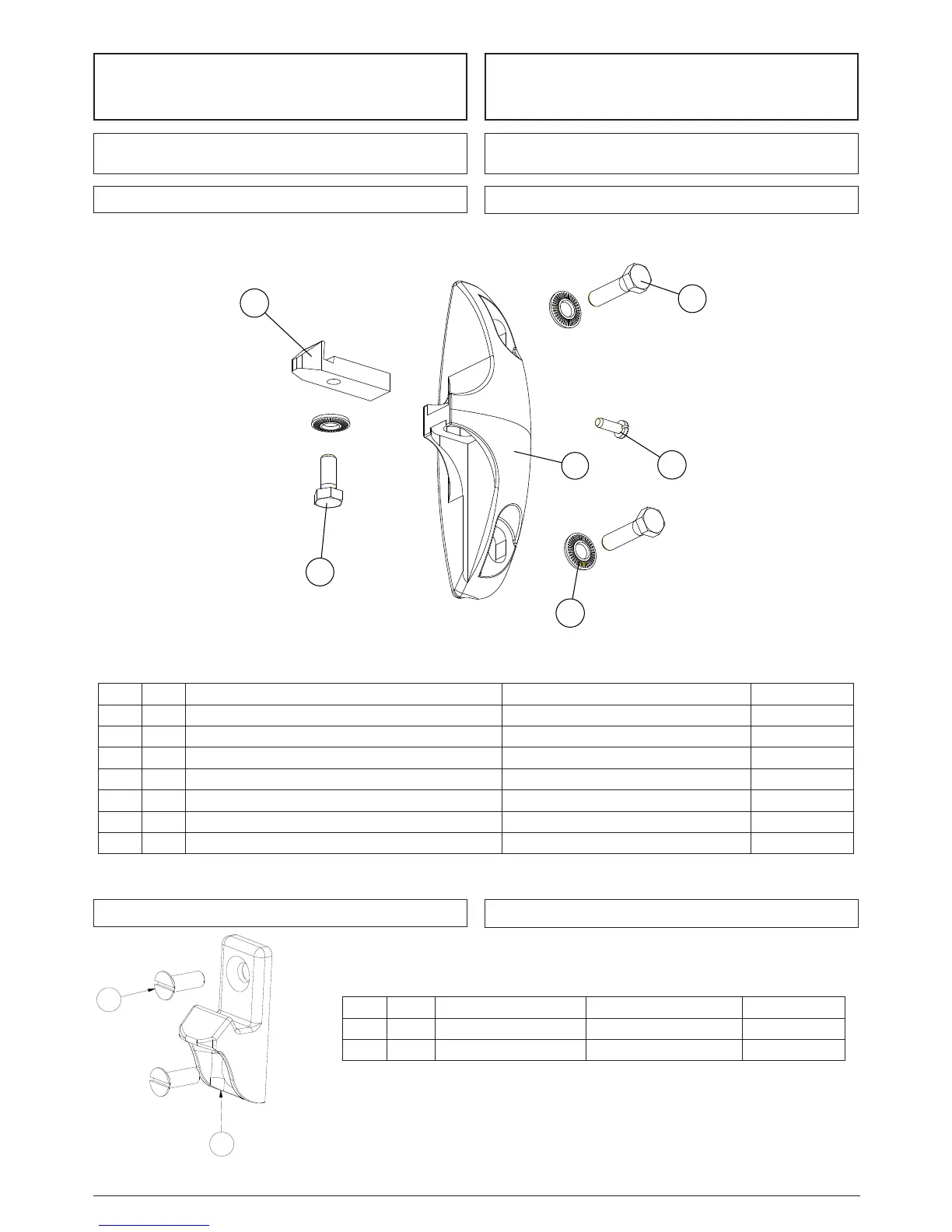

 GÂCHE DE PORTE
PRESENTATION PRESENTATION
 CATCH FOR DOOR
 BUTEE DE PORTE
 STOPPER DOOR
BP7 - 38148 RIVES CEDEX - FRANCE
Tel: 33 4 76 91 21 21 - Fax: 33 4 76 91 21 31
Plan uniquement valable
pour prototype
Ce document est la propriété de SOCAMEL. Il ne peut être copié ou distribué sans son autorisation écrite. / All rights reserved. This document may not be copied or transferred without the prior written consent of SOCAMEL.
NAVETTE JUNIOR V3 30011800
P- A
Description : Reference : Rev. :
ERGOSERV
Dessiné le: 09/11/2006 17:45:00
9/280 A4
1/1
Dessiné par: jgi
Echelle Format Folio Famille :
Traitement: Validé le:
Matière: Validé par: -
Observation:
T.G. : Js13
Description de la modification Modifié par Modifié le
MAJ avant près-serie jgi
31/10/2006 14:25:00
Rep. Qté. Description Référence
1 1 BUTEE DE PORTE V3 60011799
2 2 VIS FS M4 X 12 INOX 12610412
1
2
2 2 VIS FS M4 X 12 INOX M4X12 FS SS SCREW 12630412
1 1 BUTEE DE PORTE V3 STOPPER DOOR 64510405*
Rep. Qté. Description Designation REFERENCE
6 1 VIS CS M3x10 INOX M3X10 CS SCREW 12620310
5 1 VIS H M5x12 INOX M5X12 H SCREW 12600512
4 1 GACHE FERMETURE PORTE TYPE T CATCH 60007349
3 2 Vis H M5x20 M5X20 H SCREW 12600520
2 3 RONDELLE CONTACT DIAM 5 INOX DIAM.5 SS WASHER 12440405
1 1 SUPPORT GACHE FERMETURE PORTE V3 BRACKET 64510279*
1 GÂCHE DE PORTE ASSEMBLEE CATCH OF DOOR ASSY 34510284*
Rep. Qté. Description REFERENCE
* ATTENTION: Pièces d’usure ou de renouvellement, se référer aux CGV. * CAUTION: wear parts or renewal parts, see the warranty.
1
3
2
4
5
6
BP7 - 38148 RIVES CEDEX - FRANCE
Tel: 33 4 76 91 21 21 - Fax: 33 4 76 91 21 31
Rep. Qté. Description Référence
- - Flan
Ce document est la propriété de SOCAMEL. Il ne peut être copié ou distribué sans son autorisation écrite. / All rights reserved. This document may not be copied or transferred without the prior written consent of SOCAMEL.
AMS SUPPORT GACHE VISSE V3 34510284 - A
Description : Reference : Rev. :
ERGOSERV
Dessiné le: 25/10/10
1/1 A3 2 / 2
Dessiné par: xju
Echelle Format Folio Famille :
T.G. : ISO 2768-1 Classe medium Validé le:
Matière: Validé par: -
Observation: - Masse: 0,000 kg
Description de la modification Modifié par Modifié le
- -
Rep. Qté. Description Référence Révision
1 1 SUPPORT GACHE RENFORCE "VIS" V3 64510279 - C
2 3 RONDELLE CONTACT INOX Ø5 12440405 - - A
3 2 VIS H M5x20 12600520 - A
4 1 GACHE PORTE V3 60007349 - E
5 1 VIS H M5x12 INOX 12600512 - A
6 1 VIS CS M3X10 INOX 12620310_NPU - A
