6 MAN-01-00784-1.3
2
1
Opcional
3

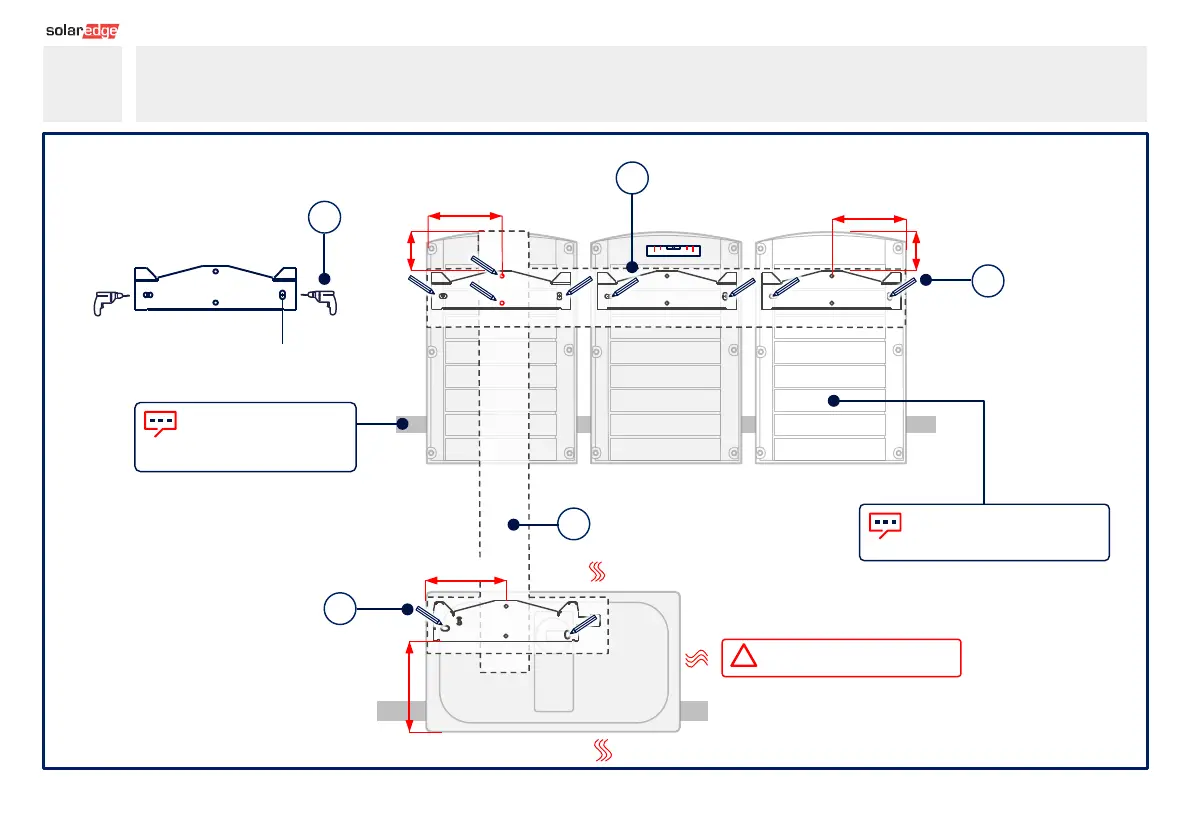

Nivelar la plantilla suministrada horizontalmente
Colocar la plantilla suministrada
verticalmente
4
Marcar los
orificios
Marcar los
orificios
5
Unidad opcional - depende del
modelo
Ø 9mm
Taladrar los orificios
Marcar y perforar los orificios
4
9.3 cm
16.6 cm
18.7 cm
15.5 cm
9.3 cm
15.5 cm
¡PRECAUCIÓN! No bloquear el
flujo de aire
Evitar una instalación
inestable añadiendo un
soporte para la parte trasera
