MAN-01-00784-1.3 11
5.7 N*m
+
DC-
DC+
-
Max 50 mm
2
Grosor máximo 6 mm
Anchura máxima 25 mm
Ø6 mm
Heat shrink
insulation
12 - 20 mm
¡PRECAUCIÓN!
• Para cables de aluminio utilizar SOLO terminales
bimetálicos
• Para cables de cobre utilizar SOLO terminales
estañados de cobre

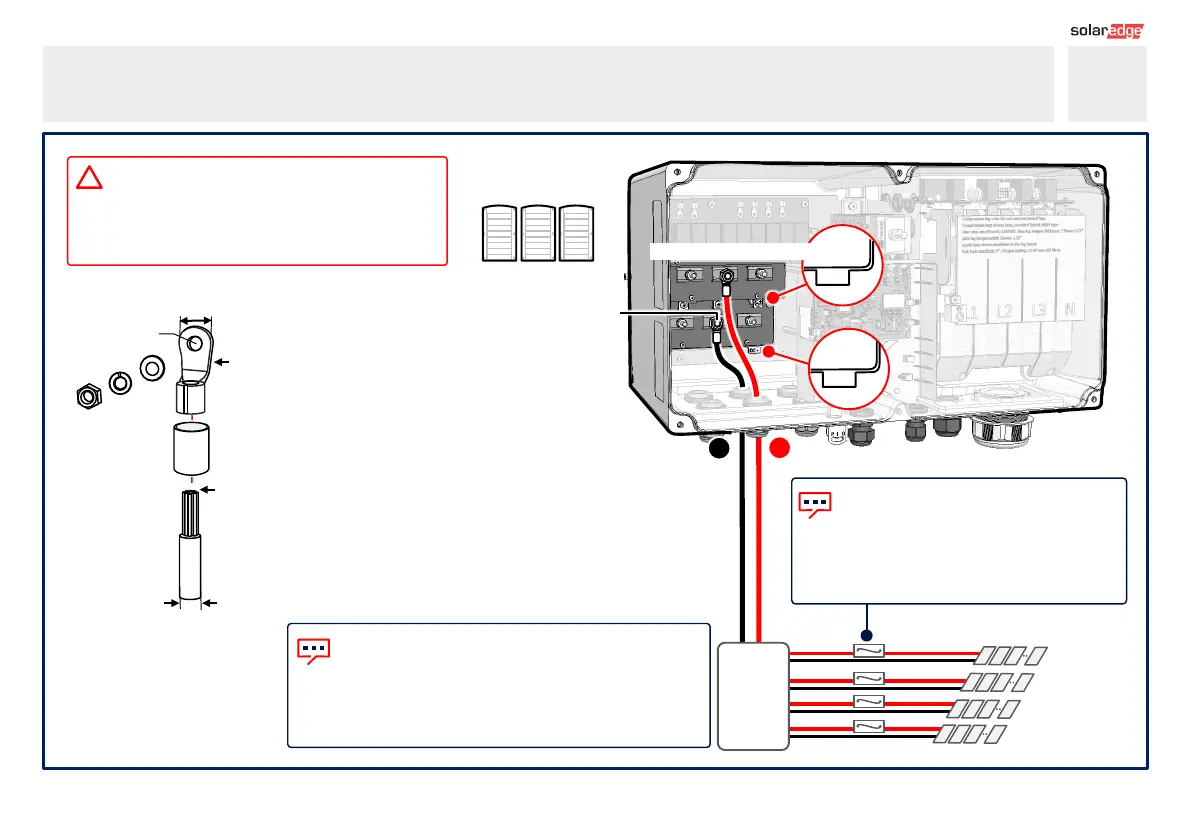

Conexión de strings fotovoltaicos a una entrada de CC única
8
La puesta a tierra eléctrica funcional del polo positivo o
negativo del lado de CC está prohibida porque el inversor no
tiene transformador. La conexión a tierra (toma de tierra) de
los marcos de los módulos y de la estructura de soporte de
los módulos del campo fotovoltaico es posible
Caja de
conexión
Importante: Cuando se instala un sistema
con más de 3 strings por Unidad Synergy (ya
sea que se conecte directamente o mediante
una caja de conexión), se deben instalar
fusibles de 25A para cada string.
Izquierda Central Derecha
Unidades Synergy
Izquierda Central Derecha
