SolarEdge SE3K - Page 152

6 MAN-01-00784-1.3
2
1
Opcjonalnie
otwory
3
Wyrównaj dostarczony szablon w poziomie
Wyrównaj dostarczony szablon w pionie
4
Oznacz otwory
Oznacz otwory
5
Jednostka opcjonalna – w
zależności od modelu
Ø 9mm
Wykonaj otwory

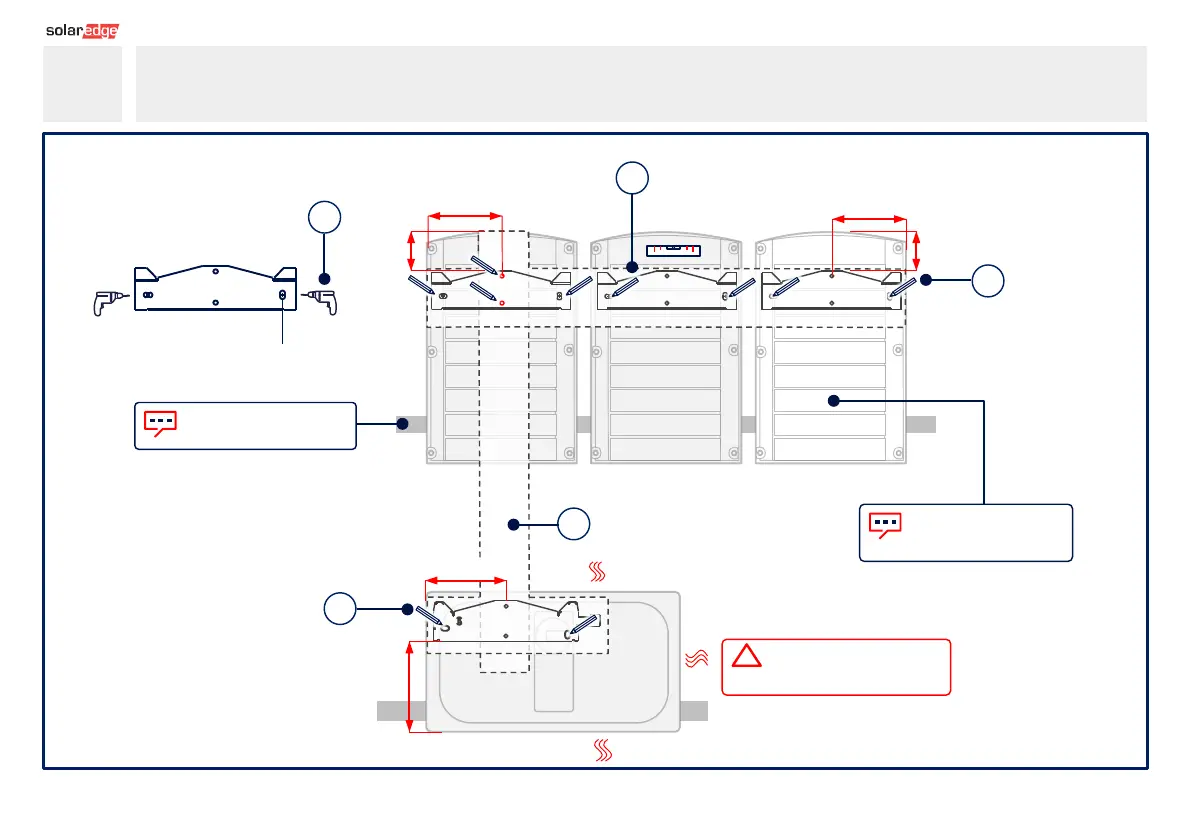

Oznakowanie i wykonywanie otworów
4
9.3 cm
16.6 cm
18.7 cm
15.5 cm
9.3 cm
15.5 cm
PRZESTROGA! Nie blokować
przepływu powietrza
Unikaj chwiejnej instalacji,
dodając oparcie
