MAN-01-00784-1.3 11
5.7 N*m
+
DC-
DC+
-
Maks 50 mm
2
Maks. grubość 6 mm
Maks. szerokość 25 mm
Ø6 mm
Izolacja
termokurczliwa
12 - 20 mm
PRZESTROGA!
• W przypadku przewodów aluminiowych UŻYWAĆ
WYŁĄCZNIE końcówek bimetalowych
• W przypadku przewodów miedzianych UŻYWAĆ
WYŁĄCZNIE końcówek miedzianych cynowanych

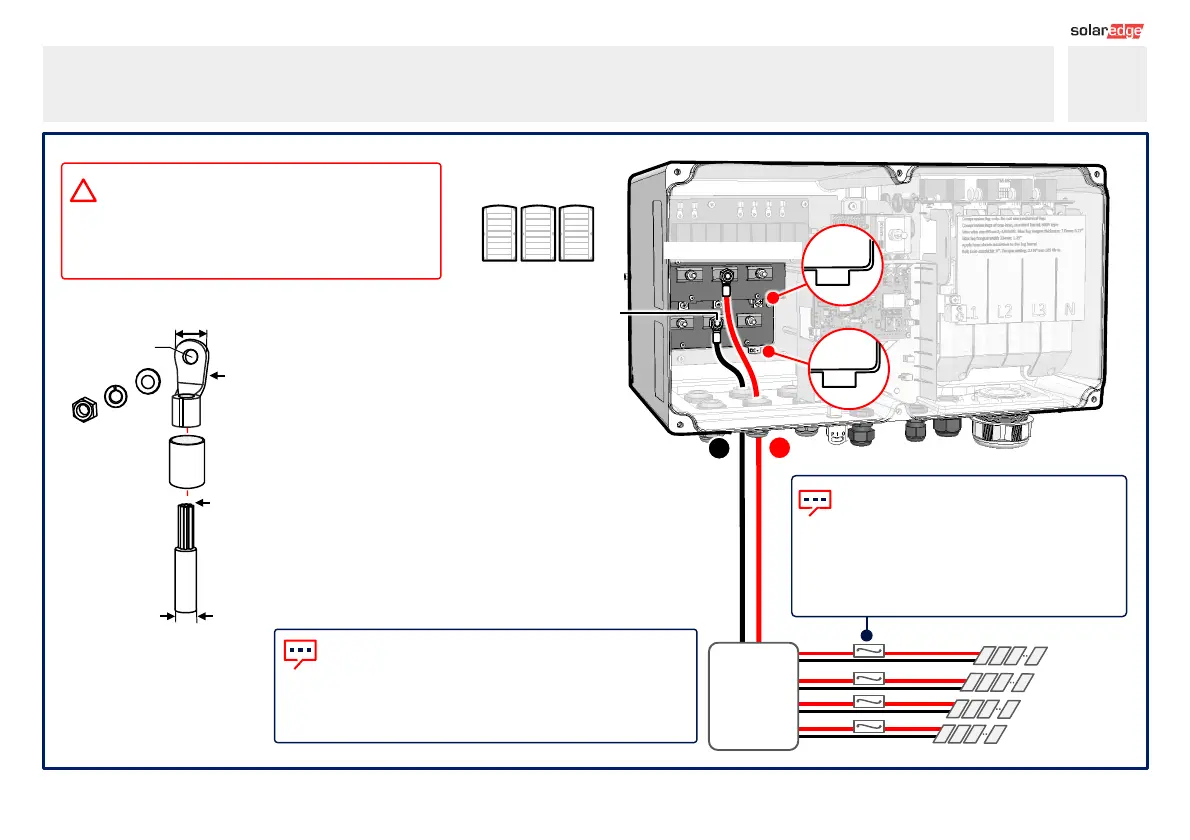

Podłączanie łańcuchów PV przez pojedyncze wejście DC
8
Funkcjonalne uziemienie elektryczne bieguna ujemnego lub
dodatniego po stronie DC jest zabronione, ponieważ falownik
nie ma transformatora. Uziemienie (uziemienie) ram modułów
i wyposażenia montażowego modułów panelu
fotowoltaicznego jest dopuszczalne
Moduł
Połączeniowy
Ważne: W przypadku instalacji systemu z
więcej niż 3 łańcuchami na jedną jednostkę
Synergii (podłączoną bezpośrednio lub przez
skrzynkę łączącą) wymagane są bezpieczniki.
W systemie SolarEdge należy stosować
bezpieczniki 25A.
Jednostki Synergy
Lewa Centralna Prawa
Lewa Centralna Prawa
