SolarEdge SE3K - Page 200

6 MAN-01-00784-1.3
2
1
Nem
kötelező
3

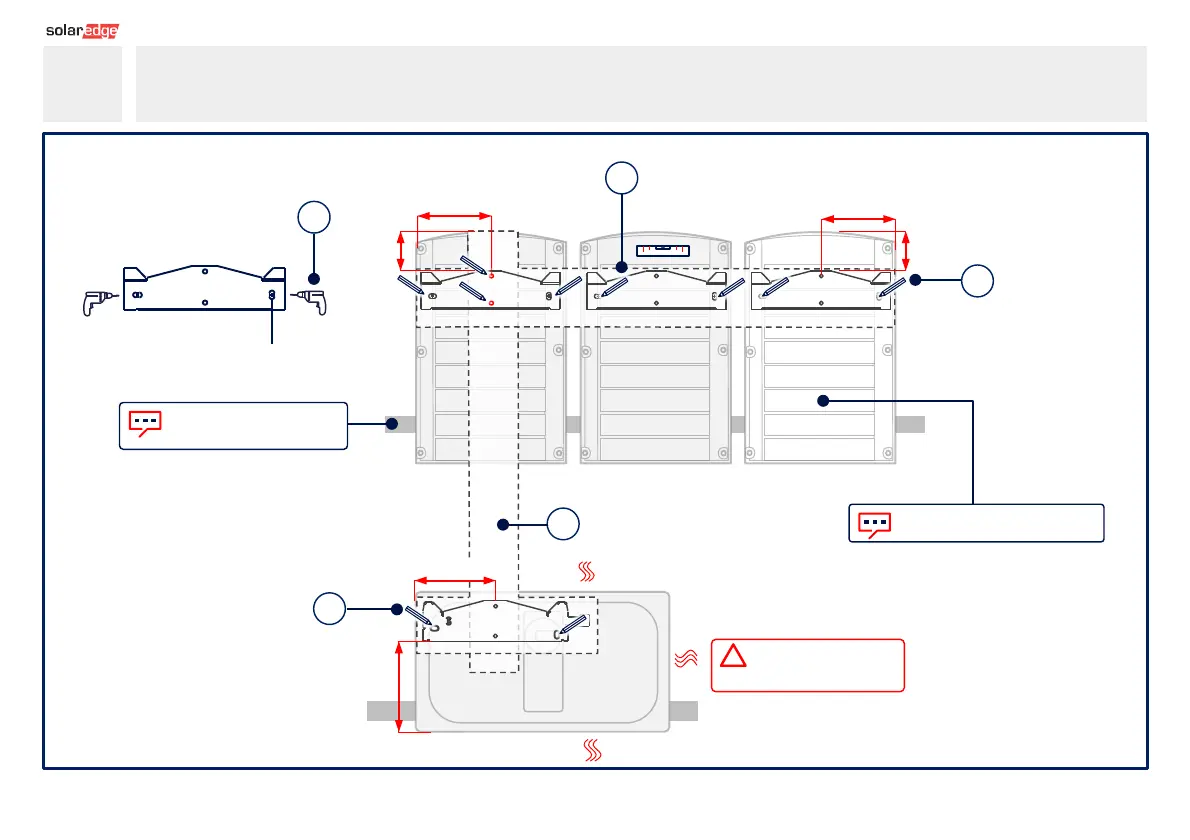

Igazítsa vízszintesen szintbe a
mellékelt sablont
Helyezze el függőlegesen a mellékelt
sablont
4
Jelölje ki a lyukakat
Jelölje ki a lyukakat
5
Opcionális egység - modellfüggő
Ø 9mm
Lyukak fúrása
Lyukak helyének megjelölése és kifúrása
4
9.3 cm
16.6 cm
18.7 cm
15.5 cm
9.3 cm
15.5 cm
VIGYÁZAT! Ne zárja el a
levegőáramlás útját
Kerülje el az ingatag telepítést
háttámla hozzáadásával
