MAN-01-00784-1.3 11
5.7 N*m
+
DC-
DC+
-
Max 50 mm
2
Max. tloušťka 6 mm
Max. šířka 25 mm
Ø6 mm
Tepelně
smršťovací
izolace
12 - 20 mm
UPOZORNĚNÍ!
• U hliníkových drátů POUŽÍVEJTE POUZE
bimetalická oka
• U měděných drátů POUŽÍVEJTE POUZE měděná
pocínovaná oka

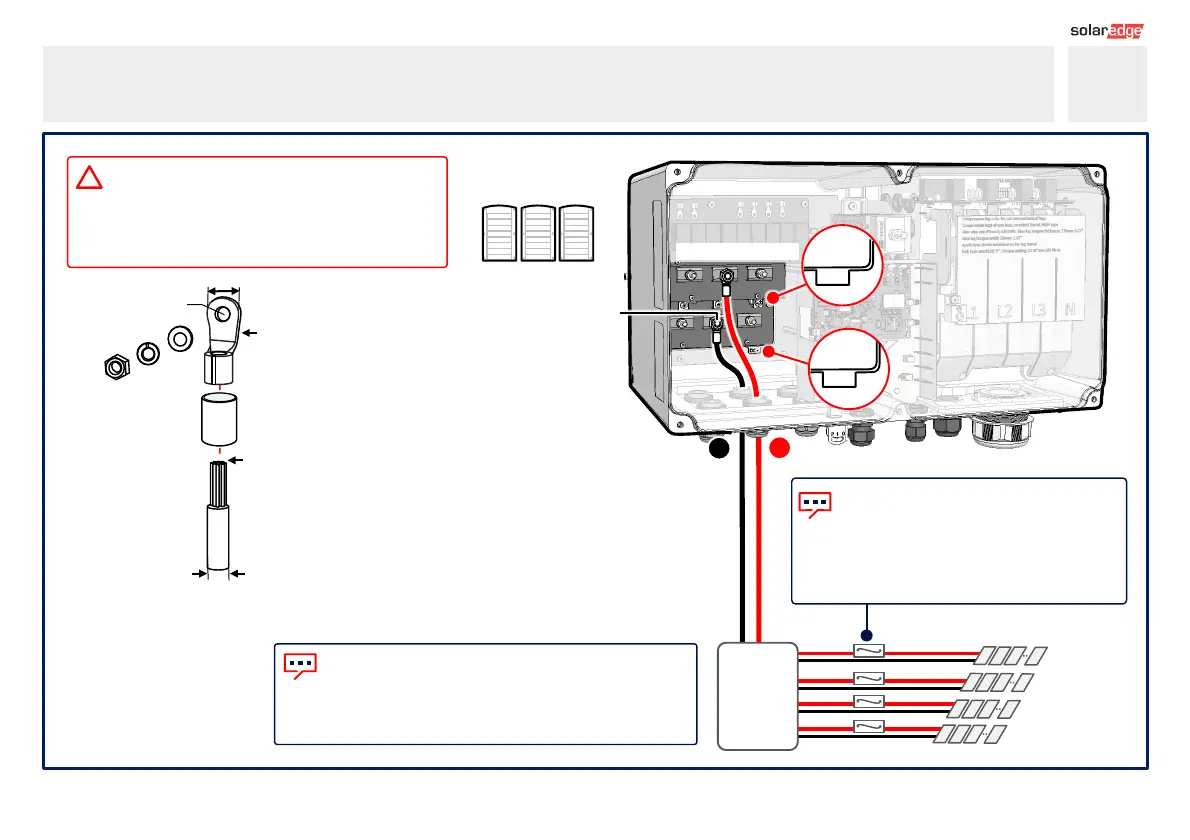

Připojení FV stringů jedním DC vstupem
8
Funkční elektrické uzemnění záporného nebo kladného pólu
na straně DC je zakázáno, protože měnič nemá žádný
transformátor. Uzemnění rámů panelů a montážního
příslušenství panelů FVS je přijatelné
Sdružovací
box
Důležité: Při instalaci systému s více než 3
stringy na jednu synergickou jednotku (ať už
jsou připojeny přímo nebo přes sdružovací
box) jsou nutné pojistky. V systému
SolarEdge musí být použity pojistky 25A.
Synergické jednotky
Levá Středová Pravá
Levá Středová Pravá
