MAN-01-00784-1.3 11
5.7 N*m
+
DC-
DC+
-
Max 50 mm
2
Maks. kalınlık 6 mm
Maks. genişlik 25 mm
Ø6 mm
Isıyla daralma
yalıtımı
12 - 20 mm
DİKKAT!
• Alüminyum kablolar için YALNIZCA Bi-metal
kulakları KULLANIN
• Bakır kablolar için YALNIZCA bakır kalay
kaplama kulakları KULLANIN

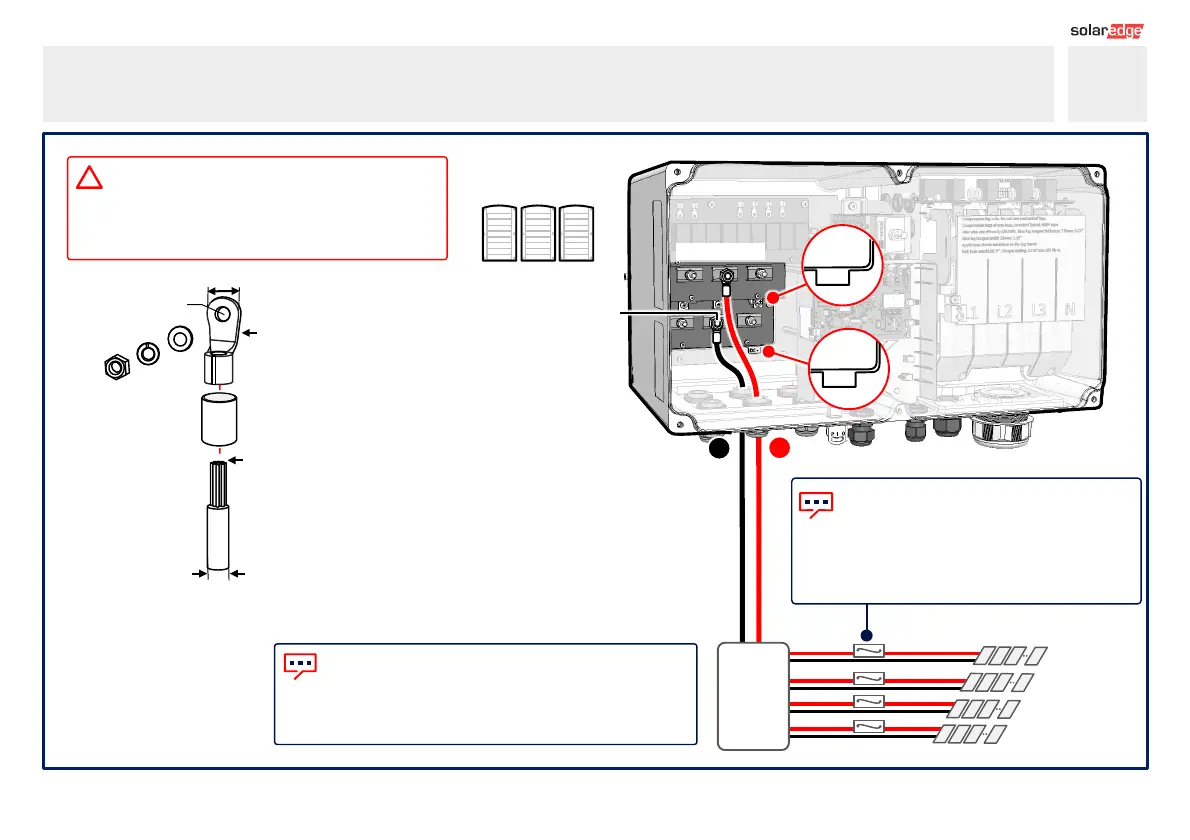

Tek DC Giriş ile PV Dizilerini Bağlama
8
İnvertörde transformatör bulunmadığından, DC tarafındaki
negatif veya pozitif kutbun işlevsel elektrik topraklaması
yasaktır. Modül çerçevelerinin topraklaması (topraklama) ve
PV dizisi modüllerinin montaj ekipmanı kabul edilebilir.
Birleştirici
Kutusu
Önemli: Tek bir Sinerji Ünitesi başına 3'ten fazla
diziye sahip bir sistem kurarken (doğrudan veya
bir birleştirici kutusu aracılığıyla bağlanmış
olsun), sigortalar gereklidir. SolarEdge’li
sistemde 25A sigortalar kullanılmalıdır.
Sol Orta Sağ
Sinerji Üniteleri
Sol Orta Sağ
To Next Page
