SolarEdge SE3K - Page 56

6 MAN-01-00784-1.3
2
1
Optioneel
3

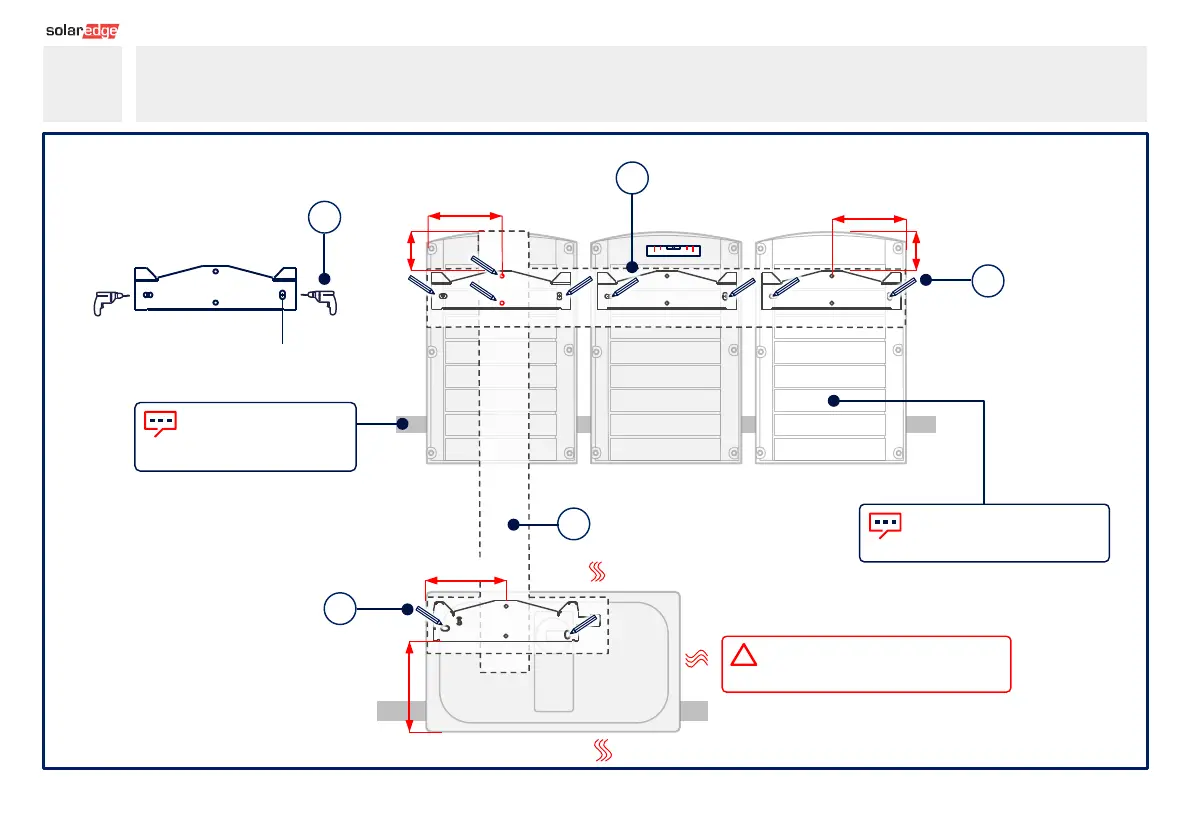

Plaats het meegeleverde sjabloon horizontaal waterpas
Plaats het meegeleverde sjabloon
verticaal waterpas
4
Markeer gaten
Markeer gaten
5
Optionele unit - afhankelijk van
het model
Ø 9mm
Boor gaten
Markeren & boren van gaten
4
9.3 cm
16.6 cm
18.7 cm
15.5 cm
9.3 cm
15.5 cm
LET OP! Zorg ervoor dat de
luchtstroom niet wordt geblokkeerd
Voorkom wankele installatie
door ondersteuning aan de
achterkant toe te voegen
