MAN-01-00784-1.3 11
5.7 N*m
+
DC-
DC+
-
Max 50 mm
2
Max dikte 6mm
Max breedte 25mm
Ø6 mm
Krimpkous
isolatie
12 - 20 mm
LET OP!
• Gebruik voor aluminium draden ALLEEN Bi-
metalen kabelschoenen
• Gebruik voor koperen draden ALLEEN vertinde
koperen kabelschoenen

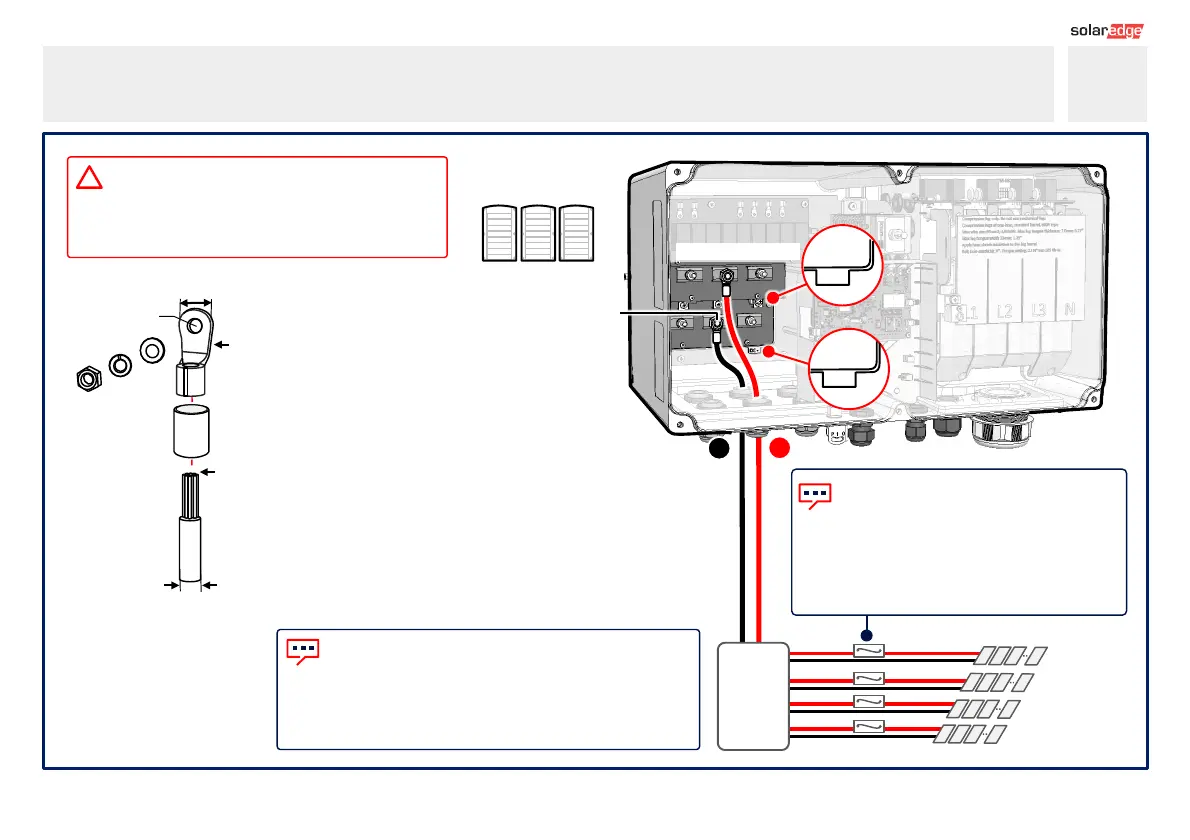

PV-strings aansluiten via één DC-ingang
8
Functionele elektrische aarding van de DC-zijde van de
negatieve of positieve pool is verboden omdat de omvormer
geen transformator heeft. Aarding (vereffening) van
zonnepaneelframes en montagemateriaal van de PV-
opstelling is aanvaardbaar
Combiner
Box
Belangrijk: Bij installatie van een systeem
met meer dan 3 strings per één Synergie Unit
(rechtstreeks of via een combinerbox
aangesloten) zijn zekeringen vereist. In
SolarEdge systemen moeten zekeringen van
25A worden gebruikt.
Synergie Units
Links Midden Rechts
Links Midden Rechts
