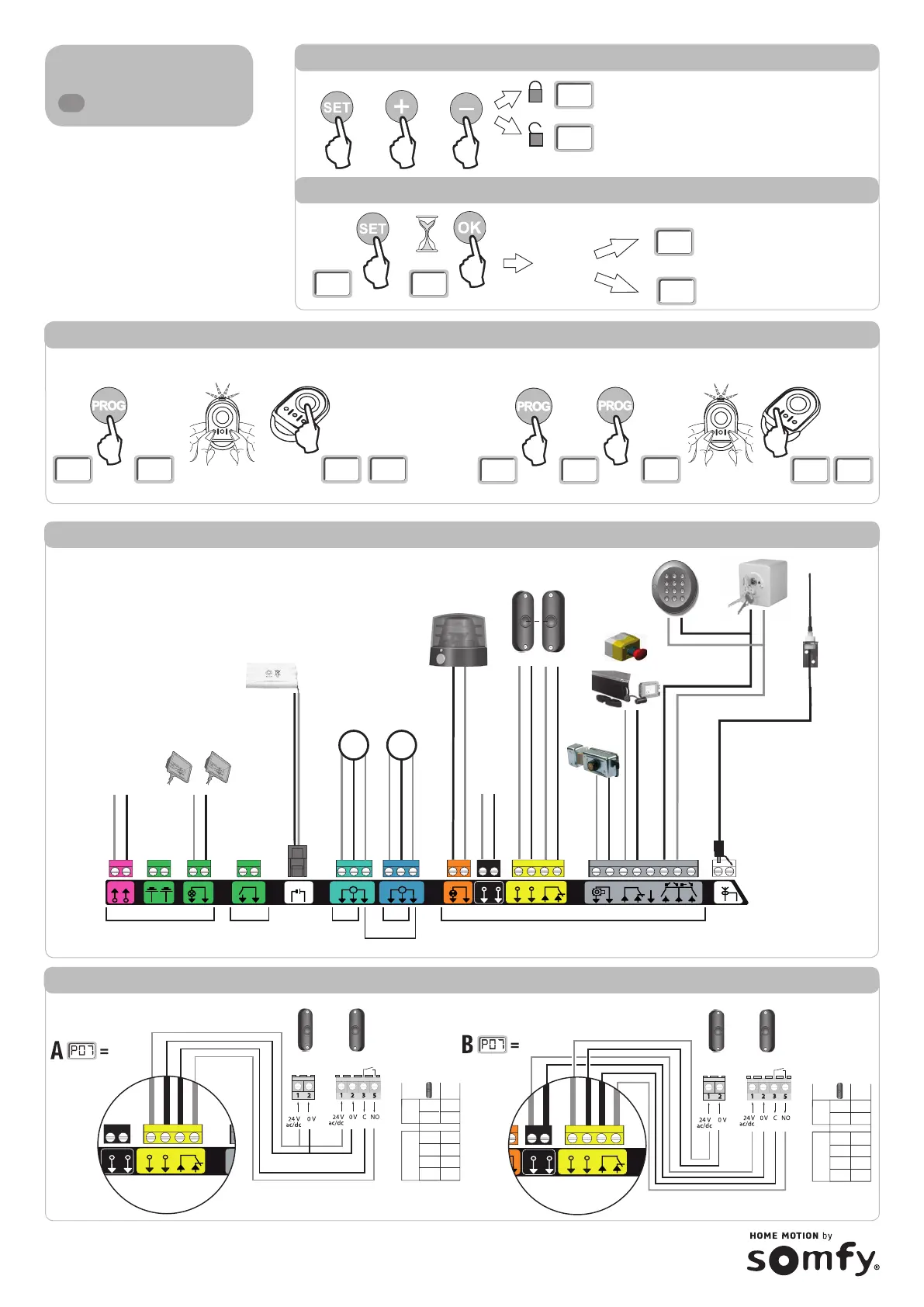

Betekenis van de verschillende parameters
Code Omschrijving Waarden (vet = standaard)
Uitgevoerde
instelling
P01 Werkingsmodus totale
cyclus
0: sequentieel
1: sequentieel + tijdsduur voor sluiten
2: halfautomatisch
3: automatisch
4: automatisch + blokkering cel
5: dodeman (bedraad)
P02 Tijdsduur automatisch
sluiten bij totale
werkingsmodus
0 tot 30 ( waarde tijdsduur = waarde x 10 s)
2: 20 s
P03 Werking voetgangerscyclus 0: identiek aan werking totale cyclus
1: zonder automatische sluiting
2: met automatische sluiting
P04 Korte vertraging van
automatisch sluiten in
voetgangerscyclus
0 tot 30 ( waarde tijdsduur = waarde x 10 s)
2: 20 s
P05 Lange vertraging van
automatisch sluiten in
voetgangerscyclus
0 tot 99 ( waarde tijdsduur = waarde x 5 min.)
0: 0 s
P07 Veiligheidsingang cellen 0: niet actief
1: actief
2: actief met zelftest door uitgang test
3: actief met zelftest door voedingsomschakeling
4: cellen bus
P09 Programmeerbare
veiligheidsingang
0: niet actief
1: actief
2: actief met zelftest door uitgang test
3: actief met zelftest door voedingsomschakeling
P10 Programmeerbaar
veiligheidsingang - functie
0: actief sluiten
1: actief openen
2: actief sluiten + ADMAP
3: elke verboden beweging
P11 Programmeerbare
veiligheidsingang
0: stoppen
1: stoppen + terugtrekken
2: stoppen + totaal omkeren
P12 Voorwaarschuwing van het
oranje licht
0: zonder voorwaarschuwing
1: met voorwaarschuwing van 2 s voor beweging
P13 Uitgang zoneverlichting 0: niet actief
1: bestuurde werking
2: automatische + bestuurde werking
P14 Tijdsduur zoneverlichting 0 tot 60 (tijdsduur = waarde x 10 s) - 6: 60 s
Code Omschrijving Waarden (vet = standaard)
Uitgevoerde
instelling
P15 Hulpuitgang 0: niet actief
1: automatisch: controlelampje hek geopend
2: automatisch: tijdgeschakeld bistabiel
3: automatisch: met impuls
4: bestuurd: bistabiel (ON-OFF)
5: bestuurd: met impuls
6: bestuurd: tijdgeschakeld bistabiel
P16 Tijdsduur hulpuitgang 0 tot 60 (tijdsduur = waarde x 10 s)
6: 60 s
P17 Uitgang slot 0: actief met impuls 24V
1: actief met impuls 12V
P18 Ramstoot 0: inactief - 1: actief (alleen Control Box 3S Axovia)
P19 Snelheid bij sluiten 1: de laagste snelheid bij
10: de hoogste snelheid
Standaardwaarde: - Control Box 3s Axovia io: 5
- Control Box 3s Ixengo io: 6
P20 Snelheid bij openen
P21 Vertragingszone
bij sluiten
0: de kortste vertragingszone bij 5: de langste
vertragingszone - Standaardwaarde: 1
P22 Vertragingszone
bij openen
P23 Verschil M1/M2 bij sluiten 1: minimum verschil bij
10: maximum verschil
Ingesteld aan het eind van de zelfprogrammering
P24 Verschil M1/M2 bij openen
P25 Beperking van het koppel
sluiten M1
1: minimum koppel bij
10 (Axovia) of 20 (Ixengo): maximum koppel
Ingesteld aan het eind van de zelfprogrammering
P26 Beperking van het koppel
openen M1
P27 Beperking van het
vertragingskoppel. bij sluiten M1
P28 Beperking van het
vertragingskoppel bij openen M1
P29 Beperking van het koppel
sluiten M2
P30 Beperking van het koppel
openen M2
P31 Beperking van het
vertragingskoppel bij sluiten M2
P32 Beperking van het
vertragingskoppel bij openen M2
P37 Ingangen bedrade bediening 0: modus totale cyclus - voetgangerscyclus
1: modus openen - sluiten
P39 Vertraging vasthouden op
aanslag
0: zonder vertraging - 1: met tijdsduur
(alleen Control Box 3S Ixengo)
P40 Eindsnelheid bij het sluiten 1: laagste snelheid bij
4: hoogste snelheid
Standaardwaarde: 2
P41 Eindsnelheid bij het openen
Weergave van de functiecodes
Code Omschrijving
C1 In afwachting van commando
C2 Openen van het hek bezig
C3 In afwachting van weer sluiten van het hek
C4 Sluiten van het hek bezig
C6
Detectie bezig op veiligheid cel
C8
Detectie bezig op te programmeren veiligheid
C9
Detectie bezig op veiligheid noodstop
C12 Opnieuw inschakelen van de stroom bezig (alleen Control Box 3S Axovia)
C13 Zelftest veiligheidsvoorziening bezig
C14 Ingang bedrade bediening permanent totaal openen
C15 Ingang draadbediening permanent voetgangersopening
C16 Inleren BUS-cellen geweigerd
Cc1 9,6 V voeding
Cu1 24 V voeding
Weergave van foutcodes en storingen
Code Omschrijving Toelichting Wat te doen?
E1 Storing zelftest veiligheid cel De zelftest van de cellen is niet bevredigend. Controleer de instelling van "P07". Controleer de aansluiting van de cellen.
E2 Storing zelftest te programmeren veiligheid De zelftest van de ingang van de te programmeren
veiligheid niet bevredigend.
Controleer de instelling van "P09". Controleer de aansluiting van de ingang van de
programmeerbare veiligheid.
E4 Obstakeldetectie bij het openen
E5 Obstakeldetectie bij het sluiten
E6 Storing veiligheid cel Detectie bezig op ingang van de veiligheid sinds meer
dan 3 minuten.
Controleer of geen enkel obstakel een detectie door de cellen of contactstrip veroorzaakt.
Controleer de instelling van "P2" afhankelijk van de aansluiting op de veiligheidsingang.
Controleer de aansluiting van de veiligheidsvoorzieningen.
Controleer, in geval van foto-elektrische cellen, of deze goed uitgelijnd zijn.
E8 Storing te programmeren veiligheid
E9 Thermische veiligheid De thermische veiligheid is bereikt
E10 Veiligheid kortsluiting motor Controleer de aansluiting van de motor.
E11 Kortsluitbeveiliging voeding 24 V Kortsluitbeveiliging van de ingangen/uitgangen: het
systeem en de op de klemmen 21 tot 26 aangesloten
randorganen (oranje licht, foto-elektrische cellen
(behalve BUS), codetoetsenbord) werken niet
Controleer de bekabeling en schakel de netvoeding gedurende 10 secondes uit.
Opmerking: maximum stroomverbruik van de accessoires = 1,2 A
E12 Hardwarestoring De zelftest van de hardware is niet goed verlopen Geef opnieuw een opdracht. Neem contact op met Somfy als het probleem aanhoudt.
E13 Storing voeding accessoires De voeding van de accessoires is onderbroken ten
gevolge van een overbelasting (extreem verbruik)
Opmerking: maximum stroomverbruik van de accessoires = 1,2 A
Controleer het stroomverbruik van de aangesloten accessoires.
E14 Storing inbraak Stroominvoerfunctie Normale werking (inbraakpoging, stroominvoer geactiveerd, enz.)
E15 Storing bij eerste keer onder spanning brengen
van de kast gevoed door de noodaccu
Maak de noodaccu los en verbind de kast met de netvoeding om hem voor de eerste keer
onder spanning te brengen.
Toegang tot de geprogrammeerde gegevens - Voor toegang tot de geprogrammeerde gegevens, selecteert u de parameter "Ud" en drukt u daarna op "OK".
Gegevens Omschrijving
U0 tot U1 Cyclusteller totaal openen globaal [honderdduizenden - tienduizenden - duizenden] [honderden - tientallen - eenheden]
U2 tot U3 sinds de laatste zelfprogrammering [honderdduizenden - tienduizenden - duizenden] [honderden - tientallen - eenheden]
U6 tot U7 Cyclusteller met obstakeldetectie globaal [honderdduizenden - tienduizenden - duizenden] [honderden - tientallen - eenheden]
U8 tot U9 sinds de laatste zelfprogrammering [honderdduizenden - tienduizenden - duizenden] [honderden - tientallen - eenheden
U12 tot U13 Cyclusteller gedeeltelijk openen
U14 tot U15 Teller van de resetbeweging
U20 Aantal geprogrammeerde eenrichtings afstandsbedieningen op de bediening totaal openen
U21 Aantal geprogrammeerde eenrichtings afstandsbedieningen op de bediening voetgangersopening
U22 Aantal geprogrammeerde eenrichtings afstandsbedieningen op de bediening buitenverlichting
U23 Aantal geprogrammeerde eenrichtings afstandsbedieningen op de bediening hulpuitgang
U24 0 = geen systeemsleutel aanwezig, 1 = systeemsleutel aanwezig
d0 tot d9 Geschiedenis van de 10 laatste storingen (d0 de meest recente - d9 de oudste)
dd Wissen van de geschiedenis van de storingen: Druk op "OK" gedurende 7 s.
Weergave van de programmeercodes
Code Omschrijving
H0 In afwachting van de afstelling
Hc1 In afwachting van de afstelling + voeding 9,6 V
Hu1 In afwachting van de afstelling + voeding 24 V
H1 In afwachting van starten zelfprogrammering
H2 Zelfprogrammeringsmodus - openen bezig
H4 Zelfprogrammeringsmodus - sluiten bezig
F0 In afwachting van programmeren afstandsbediening voor werking met totale opening
F1 In afwachting van programmeren afstandsbediening voor werking met voetgangersopening
F2 In afwachting van programmeren afstandsbediening voor bediening buitenverlichting
F3 In afwachting van programmeren afstandsbediening voor bediening hulpuitgang
SOMFY SAS, kapitaal 20.000.000 euro, RCS Annecy 303.970.230 - 11/2014
...
...
...
