P-4 ● P-5 ● P-6 – INSTRUKCJA OBSŁUGI

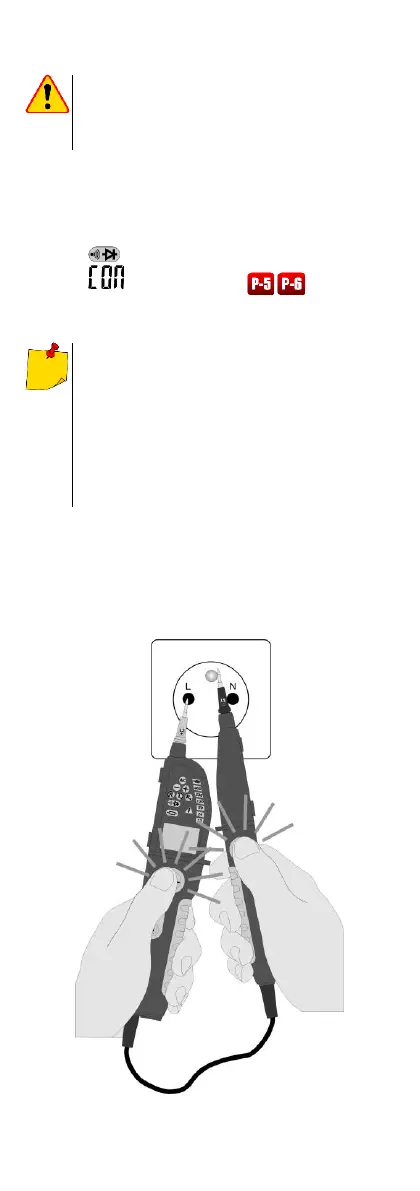

3.5 Test ciągłości obwodu / test diody
UWAGA!
Obiekt badany nie może być pod napię-
ciem.
Podłączyć obie sondy do badanego obiektu.
Sygnalizacja ciągłości za pomocą sygnału dźwię-
kowego oraz świecenia kontrolek:
,
na wyświetlaczu
.
Po odłączeniu od obiektu tester wyłącza się z
kilkusekundowym opóźnieniem.
Maksymalna rezystancja mierzonego
obiektu: 400 kΩ.
Jeśli tester wykryje napięcie ≥6 V, przełą-
cza się automatycznie w tryb pomiaru na-
pięcia (rozdz. 3.3, 3.4).
Podczas pracy w tym trybie funkcja sa-
moczynnego wyłączenia testera jest nie-
aktywna.
3.6 Pomiar z użyciem wewn. impe-
dancji
Tester wyposażony jest w dodatkową, niewielką
impedancję, sprzęgniętą z silniczkiem wibracyj-
nym.
