P-4 ● P-5 ● P-6 – INSTRUKCJA OBSŁUGI
Funkcja aktywna tylko przy sprawnych ba-
teriach.
Jeśli końcówki sond pomiarowych są
rozwarte lub wartość mierzona przekracza
zakres pomiarowy, wyświetla się wartość
OL.
Jeśli podczas pomiaru rezystancji tester
wykryje napięcie niebezpieczne, to dodat-
kowo zaświeci się kontrolka napięcia nie-
bezpiecznego.
Podczas pracy w tym trybie funkcja sa-
moczynnego wyłączenia testera jest nie-
aktywna.
3.8 Test kolejności faz

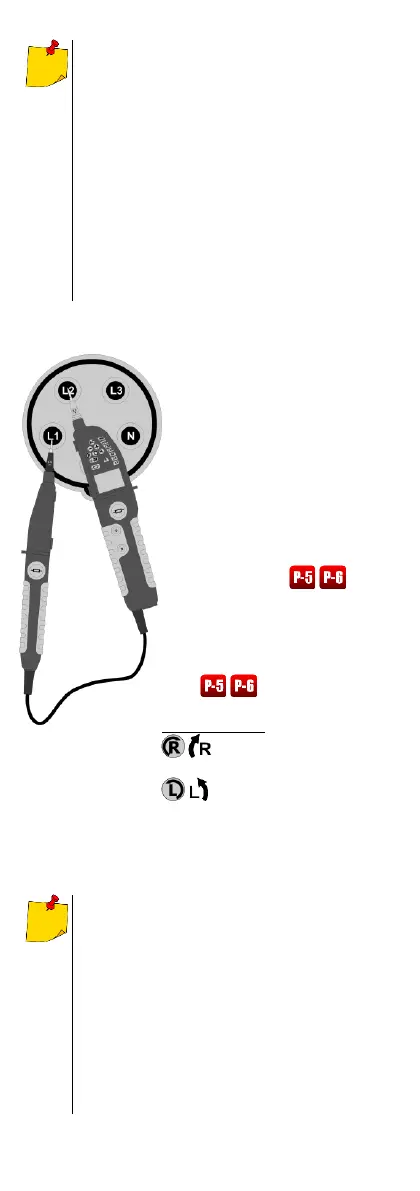

Podłączyć końcówkę sondy:
L1 do domniemanej fazy L1,
L2 do domniemanej fazy L2.
Chwycić mocno obie sondy L1
i L2 (uzyskanie sprzężenia po-
jemnościowego z ziemią).
Wartość napięcia międzyfa-
zowego wskazywana jest
przez:
linijkę diodową,
wyświetlacz
.
Sygnalizacja kolejności faz po-
przez zaświecenie:
kontrolek,
ikon na wyświetlaczu
.
Opis kontrolek
kolejność zgodna
(faza L2 wyprzedza L1)
kolejność przeciwna
(faza L1 wyprzedza L2)
Po zamianie sond świeci
symbol przeciwny.
Funkcja aktywna tylko przy sprawnych ba-
teriach.
Pomiar można wykonywać również w rę-
kawicach – trzeci biegun sprzężony jest
pojemnościowo z sondą pomiarową L2
trzymanym przez użytkownika.
Kontrolki diodowe i symbole wyświetlaczu
L i R działają tylko w pomiarach napięcia
przemiennego, lecz kolejność faz może
być wyznaczana tylko w układach trójfa-
zowych
