Sony BKM-243HS - BKM-220 D SDI 4:2:2 Eingangsadapter; Funktion; Verwenden der Eingänge und Ausgänge

DE
4 BKM-220D SDI 4:2:2 Eingangsadapter
BKM-220D SDI 4:2:2
Eingangsadapter
Der BKM-220D SDI 4:2:2 Eingangsadapter
ist ein Videosignal-Eingangsadapter für
Sony-Monitore.
Bei Verbindung mit einem Eingangssteck-
platz am Hauptgerät bietet er Anschlüsse für
Videoeingabe und -ausgabe für das
Hauptgerät und einen Decoder für serielle
digitale Komponentensignale.
Funktion
Decoder für serielle digitale
Komponentensignale
Im BKM-220D ist ein Decoder für serielle
digitale Komponentensignale (525/625)
integriert.
Serieller digitaler Eingangs- und
Ausgangssignalanschluss
Der BKM-220D ist mit zwei Eingängen und
einem Monitorausgang für serielle digitale
Signale ausgestattet.
Verwenden der Eingänge und
Ausgänge
Angaben zur Montage des BKM-220D in
einem Eingangssteckplatz am Hauptgerät
finden Sie in der Betriebsanleitung für das
Hauptgerät.

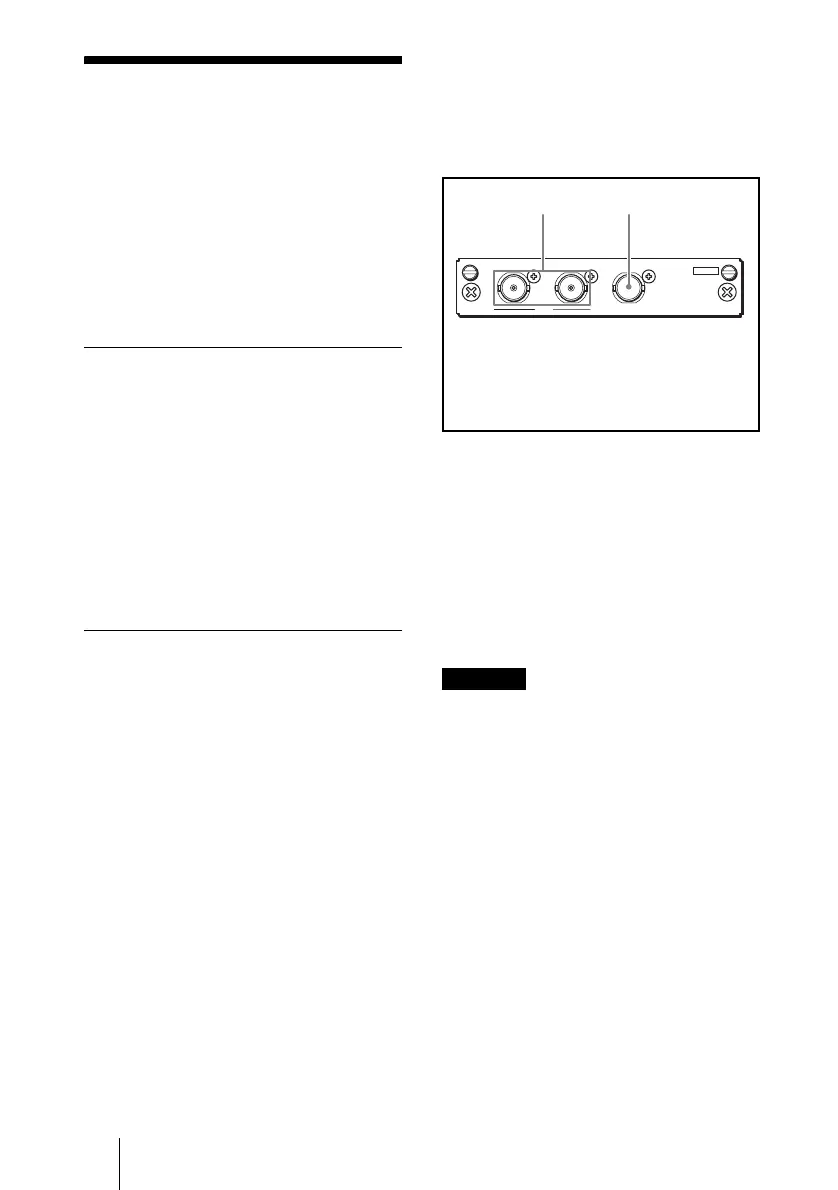

Konfiguration der Eingänge/
Ausgänge und der Eingabesignale
Unten ist die Konfiguration der Eingänge
und Ausgänge sowie der Eingangssignale
dargestellt.
Eingabe serieller digitaler
Komponentensignale
Sie können serielle digitale Signale über die
Verbindung 1 eingeben und auf dem
Bildschirm des Hauptgeräts oder dem
Monitor angezeigte Ausgangssignale über
die Verbindung 2 ausgeben.
Der 75-Ohm-Abschluss muss nicht mit dem
Anschluss 2 verbunden werden.
• Das MONITOR OUT-Signal wird nur
ausgegeben, wenn der Netzschalter des
Hauptgeräts auf ON gestellt ist. Das
MONITOR OUT-Signal wird nicht
ausgegeben, wenn der Monitor in den
Bereitschaftsmodus geschaltet ist.
• Das MONITOR OUT-Signal entspricht
nicht den Kriterien des ON-LINE-Signals.
Hinweise
INPUT
MONITOR OUT
BKM-220D
DIGITAL
1
2
1
2
1 Serielle digitale
Eingangskomponentensignale
2 Serielle digitale
Ausgangskomponentenmonitorsignale
