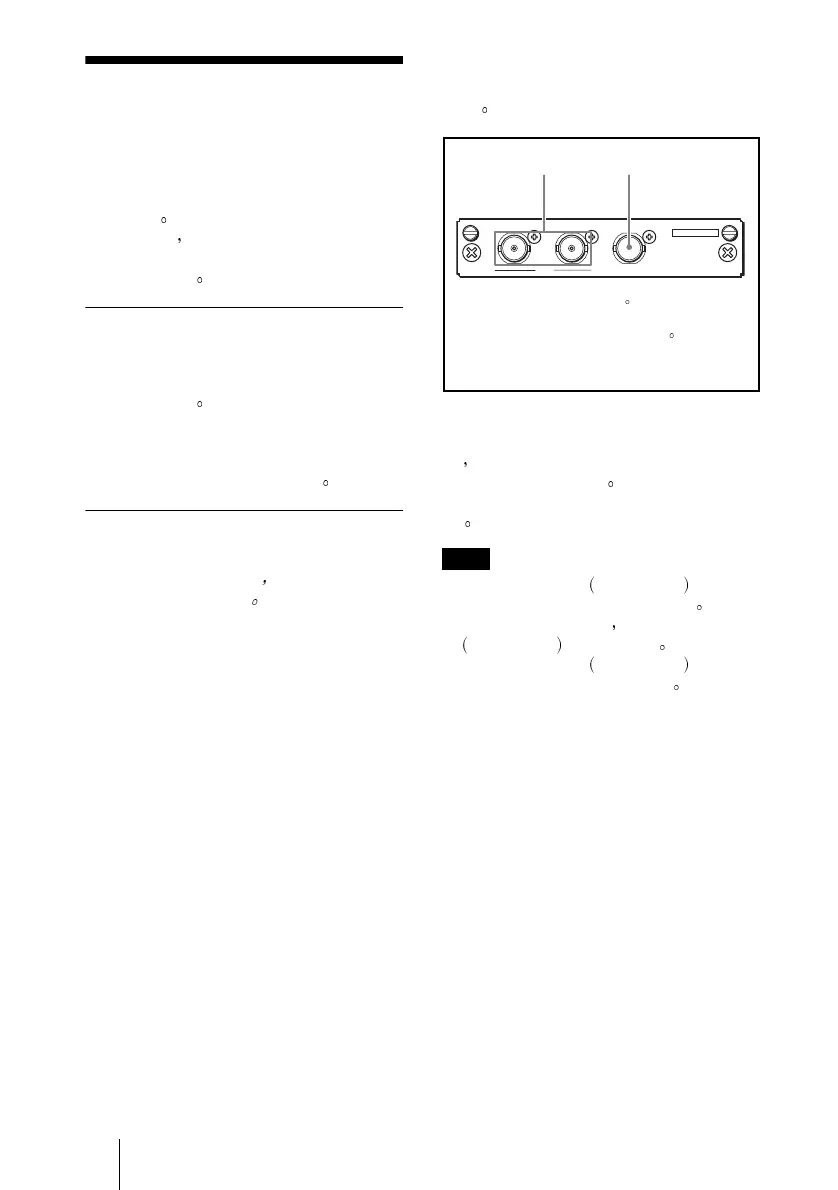

BKM-243HS HD/D1- SDI
输入转接器
BKM-243HS HD/D1-
SDI 输入转接器
BKM-243HS HD/D1- SDI 输入转接器是
一种用于 Sony 专业监视器的视频信号输
入转接器
将它安装在主设备的输入选
项插槽中时 可以做为主设备的视频输
入和输出接口以及 HD/D1 串行数字分量
信号的编码器
功能
串行数字分量信号解码器
BKM-243HS 带有一个内置的串行数字分
量信号解码器
串行数字输入和输出信号接口
BKM-243HS 带有两个输入和一个监视器
输出连接器用于串行数字信号
使用输入及输出连接器
有关如何在主设备的输入选项插槽中安
装
BKM-243HS
的详情 请参见多种规格
的引擎设备操作指南
输入
/
输出连接器和输入信号
输入和输出连接器配置及输入信号如下
所示
串行数字分量信号输入
您可以将串行数字信号输入到连接器
1
并从连接器 2 输出主设备或者监视
器屏幕上显示的信号
您无需连接 75 欧姆的端接电阻到连接器
2
• MONITOR OUT
监视器输出 信号只
有在主设备的电源 ON 时才输出
当监
视器处于待机状态时
MONITOR OUT
监视器输出 信号不输出
• MONITOR OUT
监视器输出 信号不
遵守 ON-LINE 信号规格说明
注意
INPUT
MONITOR OUT
1
2
BKM-243HS
DIGITAL/HD SDI
1
2
1
输入串行数字分量信号
2
输出串行数字分量监视器信号
