BKM‑255DVDV 入力アダプター
BKM‑255DVDV 入力アダプター
BKM‑255DVDV
入力アダプター
DV 入力アダプターBKM‑255DV は、
ソニーの業務用モニタ−用ビデオ信号
入力アダプターです。
入力オプションスロットに装着する
と、本体の入出力端子になり、DV 信
号のデコーダーとして働きます。
機能
DV 信号用デコーダー
内蔵のデコーダーにより、DV 信号
(525/625) のオーディオ／ビデオ信号
をデコードできます。オ−ディオ信号
はメニューでデコードするチャンネル
を選択できます。
2 入出力端子装備
･ DV 信号入出力端子を 2 組装備
･ 400Mbps 対応
･ DV 信号のみ接続可能
･ ブロードキャストコネクション対応
･ ホットプラグ ( 活線挿抜）＆プレイ対
応
対応信号フォーマット
BKM‑255DV でデコードできる信号
フォーマットは以下の通りです。
DV(525/625)
S100/200/400
入出力端子の使いかた
◆ BKM‑255DV を入力オプションスロッ
トに装着する方法については、本体の取
扱説明書をご覧ください。

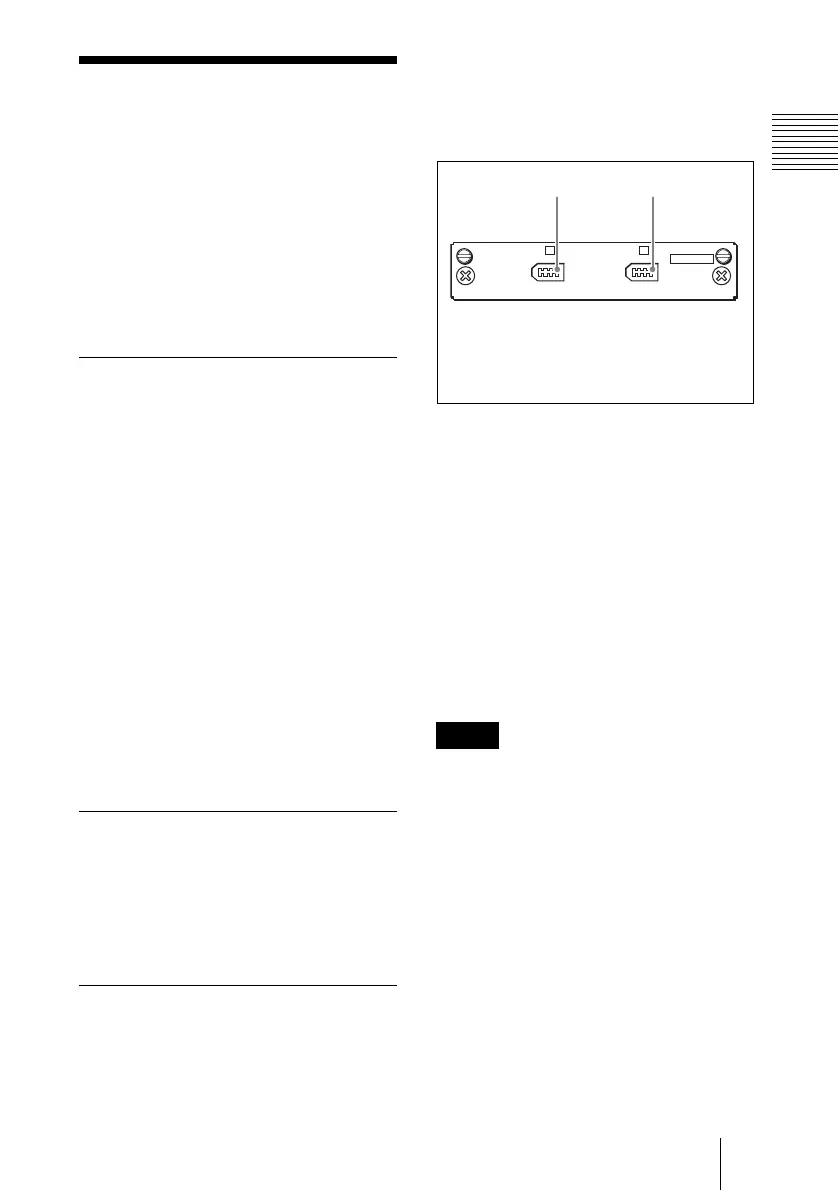

入出力端子の構成と入力可能な信号
入出力端子の構成と入力可能な信号を
下図に示します。
DV 信号の入出力
1、2 端子に入出力できます。
各端子への入力信号の割り付け
入力信号を割り付けた後、モニターの
オートクロマ／フェーズ調整を必ず
行ってください。
接続について
本体と IEEE1394 準拠の機器を接続し
てください。
機器を接続するときは次の点にご注意
ください。
･
お使いになる機器の取扱説明書をあわ
せてご覧ください。
･ 4.5m までのケーブル（IEEE1394 準
拠）をお使いください。
･ お使いになる機器の接続部が 4 ピンコ
ネクターの場合は 4 ピンと 6 ピンのコ
ネクターのついたケーブル (IEEE1394
準拠 ) をお使いください。
･ アダプターのコネクターは 6 ピンに
なっていますが、電源線は接続できま
せん。
ご注意
BKM-255DV
DV IN/OUT
1 2
1、2 DV 信号を入出力します。
1
2
