6 BKM-243HS HD/D1-SDI Eingangsadapter
BKM-243HS HD/
D1-SDI
Eingangsadapter
Der BKM-243HS HD/D1-SDI
Eingangsadapter ist ein Videosignal-
Eingangsadapter für Sony-Monitore. Bei
Anschluss an einen Eingangssteckplatz am
Hauptgerät bietet er Verbindungen für
Videoeingabe- und -ausgabe für das
Hauptgerät und einen Decoder für serielle
digitale HD/D1-Komponentensignale.
Funktion
Decoder für serielle digitale
Komponentensignale
Im BKM-243HS ist ein Decoder für serielle
digitale Komponentensignale integriert.
Serielle digitale Eingangs- und
Ausgangssignalverbindung
Der BKM-243HS ist mit zwei Eingängen
und einem Monitorausgang für serielle
digitale Signale ausgestattet.
Verwenden der Eingänge und
Ausgänge
Angaben zum Einbau des BKM-243HS in
einem Eingangssteckplatz am Hauptgerät
finden Sie in der Betriebsanleitung für die
Mehrformat-Engine.
Konfiguration der Eingänge/
Ausgänge und der Eingabesignale

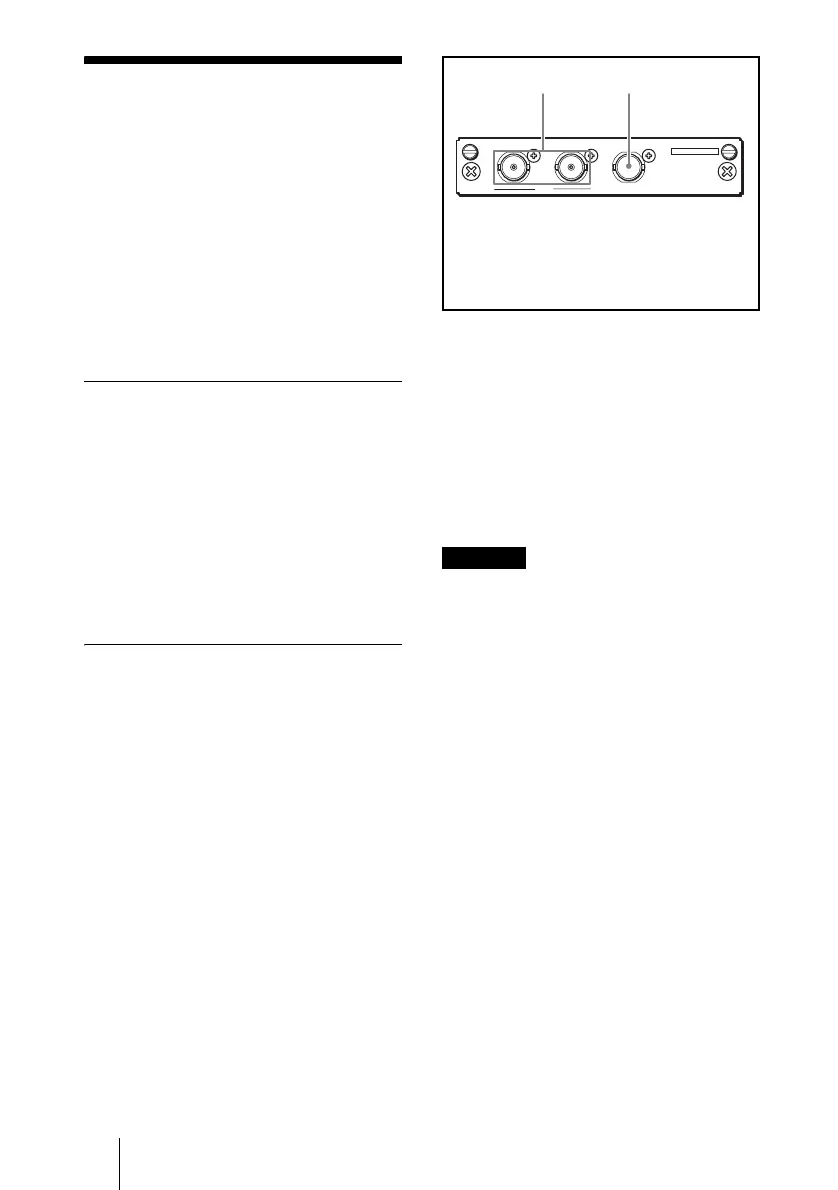

Nachfolgend ist die Konfiguration der
Eingänge und Ausgänge sowie der
Eingangssignale dargestellt.
Eingabe serieller digitaler
Komponentensignale
Sie können serielle digitale Signale über die
Verbindung 1 eingeben und auf dem
Bildschirm des Hauptgeräts oder dem
Monitor angezeigte Ausgangssignale über
die Verbindung 2 ausgeben.
Der 75-Ohm-Abschluss muss nicht an 2
angeschlossen werden.
• Das MONITOR OUT-Signal wird nicht
ausgegeben, wenn der Netzschalter des
Hauptgeräts auf ON gestellt ist. Das
MONITOR OUT-Signal wird nicht
ausgegeben, wenn der Monitor in den
Bereitschaftsmodus geschaltet ist.
• Das MONITOR OUT-Signal entspricht
nicht den ON-LINE-Signalkriterien.
Hinweise
INPUT
MONITOR OUT
1
2
BKM-243HS
DIGITAL/HD SDI
1
2
1 Serielle digitale
Eingangskomponentensignale
2 Serielle digitale
Ausgangskomponentenmonitorsignale
