42

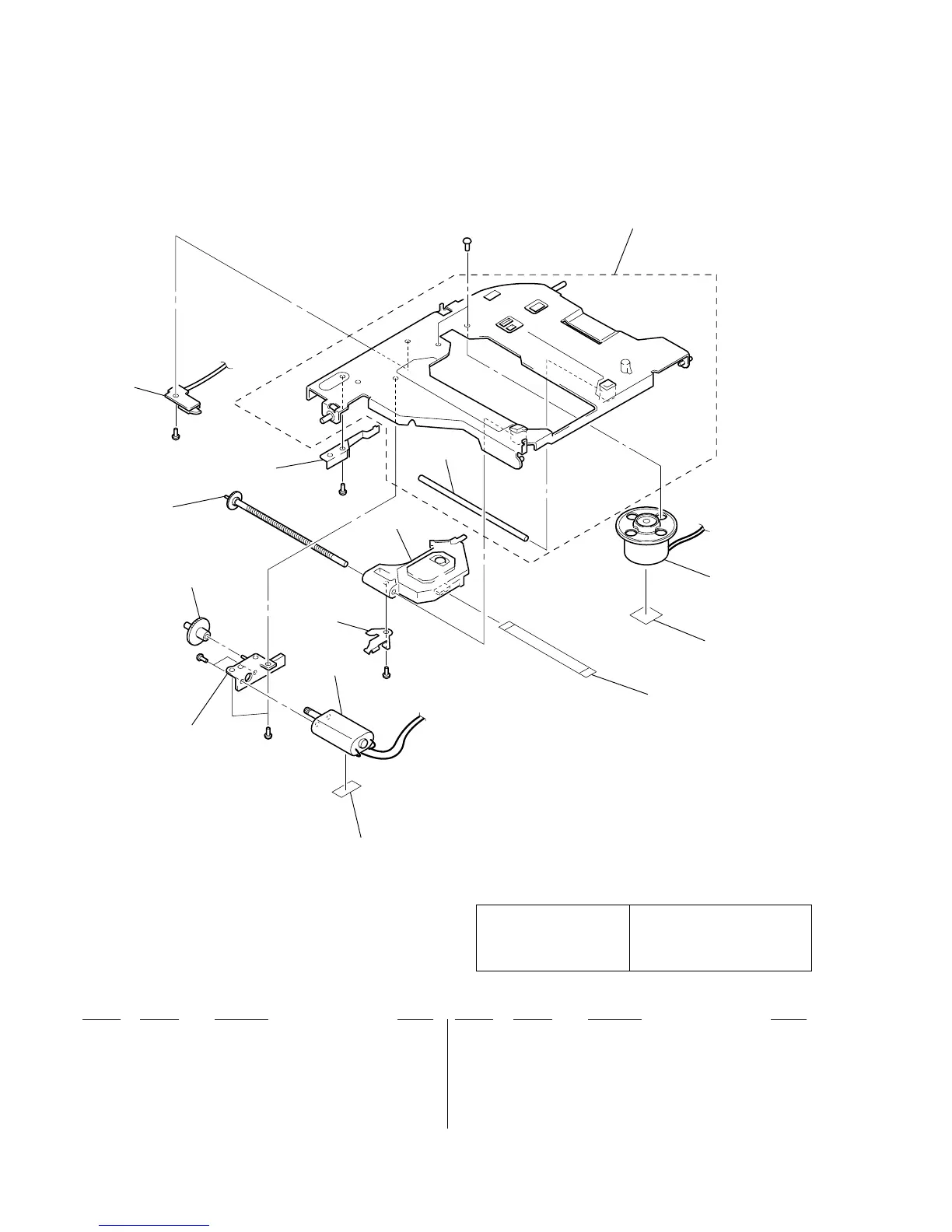

(6) MECHANISM DECK SECTION-4
(MG-251A-137)
The components identified by
mark 0 or dotted line with
mark 0 are critical for safety.
Replace only with part num-
ber specified.
Les composants identifiés par une
marque 0 sont critiques pour la
sécurité.
Ne les remplacer que par une pièce
portant le numéro spécifié.
Ref. No. Part No. Description Remark
Ref. No. Part No. Description Remark
251 1-676-341-11 OP FLEXIBLE BOARD
252 3-025-743-01 SPRING (FEED), LEAF
253 X-3378-101-1 HOLDER (SLED. S) ASSY
254 3-931-832-01 GEAR (SL MIDWAY)
0255 8-820-103-05 OPTICAL PICK-UP KSS-720A/Q-RP
256 A-3291-669-A SHAFT (FEED) ASSY
257 3-010-263-01 DETENT (SHAFT THRUST)
* 258 1-676-524-11 LSW BOARD
259 A-3301-954-A BASE (OPT. S) (J) ASSY
M101 A-3315-151-A SLED MOTOR ASSY (251)
M102 A-3301-998-A SPINDLE MOTOR (S) SUB ASSY
258
256
255
254
253
252
251
257
259
M101
not supplied
not supplied
not supplied
#10
#5
#11
#5
M102
#9
#7
