6
CDX-GT06/CXS-GT06HP
BUS
AUDIO
IN
L
R
AMP REM
Max. supply current 0.3 A
Corriente máx. de alimentación de 0,3 A
Fuse (10 A)
Fusible (10 A)
Blue/white striped
Con rayas azules y blancas
from car antenna
desde la antena del automóvil
ANT REM
2
Red
Rojo
Yellow
Amarillo
Black
Negro
Blue
Azul
White
Blanco
Green
Ve rd
e
Purple
Morado
White/black striped
Con rayas blancas y negras
Gray/black striped
Con rayas grises y negras
Green/black striped
Con rayas verdes y negras
Gray
Gris
Left
Izquierdo
Right
Derecho
Left
Izquierdo
Right
Derecho
Max. supply current 0.1 A
Corriente máx. de alimentación de 0,1 A
*
1
RCA pin cord (not supplied)
*
2
AUDIO OUT can be sw
itched to SUB
or REAR.
For details, see the supplied Oper
ating
Instructions.
*
1
Cable con terminales RCA
(no suministrado)
*
2
AUDIO OUT (Salida de audio) puede
cambiarse a SUB (Secundaria) o
REAR (Posterior).
Para obtener información, consulte el
manual de instrucciones suministrado.
Purple/black striped
Con rayas moradas y negras
*
1
Power amplifi er
(not supplied)
Amplifi cador de potencia
(no suministrado)
Rear speaker
(not supplied)
Altavoz posterior
(no suministrado)
Active subwoofer
(not supplied)
Altavoz potenciador de
graves activo
(no suministrado)
Diagrama de conexión
1 A una superfi cie metálica del automóvil
Conecte primero el cable de conexión a masa negro, y después
los cables con rayas naranjas y blancas, amarillo, y rojo de
entrada de alimentación.
2 Al cable de control de la antena motorizada
o al cable de fuente de alimentación del
amplifi cador de señal de la antena
Notas
•
Si no se dispone de antena motorizada ni de amplifi cador
de antena, o se utiliza una antena telescópica accionada
manualmente, no será necesario conectar este cable.
•
Si el automóvil incorpora una antena de FM/AM en el cristal
posterior o lateral, consulte “Notas sobre los cables de control
y de fuente de alimentación”.
3 A la toma AMP REMOTE IN de un amplifi cador
de potencia opcional
Esta conexión es sólo para amplifi cadores. La conexión de
cualquier otro sistema puede dañar la unidad.
4 Al terminal de alimentación de +12 V que
recibe energía en la posición de accesorio del
interruptor de la llave de encendido
Notas
•
Si no hay posición de accesorio, conéctelo al terminal de
alimentación (batería) de +12 V que recibe energía sin
interrupción.
Asegúrese de conectar primero el cable de conexión a masa
negro a una superfi cie metálica del automóvil.
•
Si el automóvil incorpora una antena de FM/AM en el cristal
posterior o lateral, consulte “Notas sobre los cables de control
y de fuente de alimentación”.
5 Al terminal de alimentación de +12 V que recibe
energía sin interrupción
Asegúrese de conectar primero el cable de conexión a masa
negro a una superfi cie metálica del automóvil.
Notas sobre los cables de control y de fuente de alimentación
•
El cable de control de la antena motorizada (azul) suministrará cc
de + 12 V cuando conecte la alimentación del sintonizador.
•
Si el automóvil dispone de una antena de FM/AM incorporada
en el cristal posterior o lateral, conecte el cable de control de
antena motorizada (azul) o el cable de entrada de alimentación
auxiliar (rojo) al terminal de alimentación del amplifi cador de
antena existente. Para obtener más información, consulte a su
distribuidor.
•
Con esta unidad no es posible utilizar una antena motorizada sin
caja de relé.
Conexión para protección de la memoria
Si conecta el cable de entrada de alimentación amarillo, el circuito
de la memoria recibirá siempre alimentación, aunque apague el
interruptor de encendido.
Notas sobre la conexión de los altavoces
•
Antes de conectar los altavoces, desconecte la alimentación de la
unidad.
•
Utilice altavoces con una impedancia de 4 a 8
Ω
con la capacidad
de potencia adecuada para evitar que se dañen.
•
No conecte los terminales de altavoz al chasis del automóvil, ni
conecte los terminales del altavoz derecho con los del izquierdo.
•
No conecte el cable de conexión a masa de esta unidad al
terminal negativo (–) del altavoz.
•
No intente conectar los altavoces en paralelo.
•
Conecte solamente altavoces pasivos. Si conecta altavoces
activos (con amplifi cadores incorporados) a los terminales de
altavoz, puede dañar la unidad.
•
Para evitar fallas de funcionamiento, no utilice los cables de
altavoz incorporados instalados en el automóvil si la unidad
comparte un cable negativo común (–) para los altavoces derecho
e izquierdo.
•
No conecte los cables de altavoz de la unidad entre sí.
Nota sobre la conexión
Si el altavoz y el amplifi cador no están conectados correctamente,
aparecerá “Failure” en la pantalla. En tal caso compruebe la
conexión de ambos dispositivos.

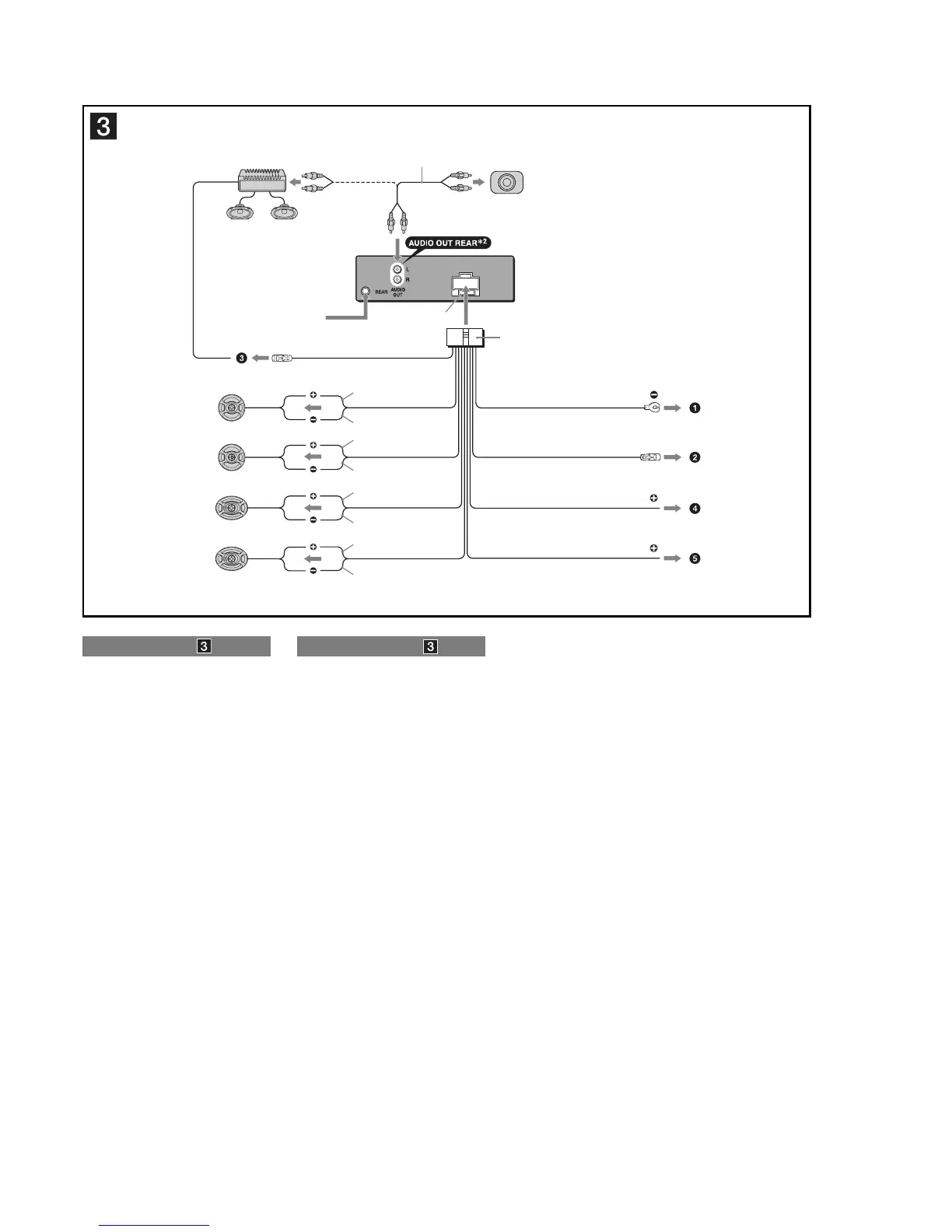

Connection diagram
1 To a metal surface of the car
First connect the black ground lead, then connect the yellow
and red power input leads.
2 To the power antenna control lead or power
supply lead of antenna booster amplifi er
Notes
•
It is not necessary to connect this lead if there is no power
antenna or antenna booster, or with a manually-operated
telescopic antenna.
•
When your car has a built-in FM/AM antenna in the rear/side
glass, see “Notes on the control and power supply leads.”
3 To AMP REMOTE IN of an optional power
amplifi er
This connection is only for amplifi ers. Connecting any other
system may damage the unit.
4 To the +12 V power terminal which is energized
in the accessory position of the ignition key
switch
Notes
•
If there is no accessory position, connect to the +12 V power
(battery) terminal which is energized at all times.
Be sure to connect the black ground lead to a metal surface
of the car fi rst.
•
When your car has a built-in FM/AM antenna in the rear/side
glass, see “Notes on the control and power supply leads.”
5 To the +12 V power terminal which is energized
at all times
Be sure to connect the black ground lead to a metal surface of
the car fi rst.
Notes on the control and power supply leads
•
The power antenna control lead (blue) supplies +12 V DC when
you turn on the tuner.
•
When your car has built-in FM/AM antenna in the rear/side glass,
connect the power antenna control lead (blue) or the accessory
power input lead (red) to the power terminal of the existing
antenna booster. For details, consult your dealer.
•
A power antenna without a relay box cannot be used with this unit.
Memory hold connection
When the yellow power input lead is connected, power will always
be supplied to the memory circuit even when the ignition switch is
turned off.
Notes on speaker connection
•
Before connecting the speakers, turn the unit off.
•
Use speakers with an impedance of 4 to 8 ohms, and with
adequate power handling capacities to avoid its damage.
•
Do not connect the speaker terminals to the car chassis, or
connect the terminals of the right speakers with those of the left
speaker.
•
Do not connect the ground lead of this unit to the negative (–)
terminal of the speaker.
•
Do not attempt to connect the speakers in parallel.
•
Connect only passive speakers. Connecting active speakers (with
built-in amplifi ers) to the speaker terminals may damage the unit.
•
To avoid a malfunction, do not use the built-in speaker leads
installed in your car if the unit shares a common negative (–) lead
for the right and left speakers.
•
Do not connect the unit’s speaker leads to each other.
Note on connection
If speaker and amplifi er are not connected correctly, “FAILURE”
appears in the display. In this case, make sure the speaker and
amplifi er are connected correctly.
