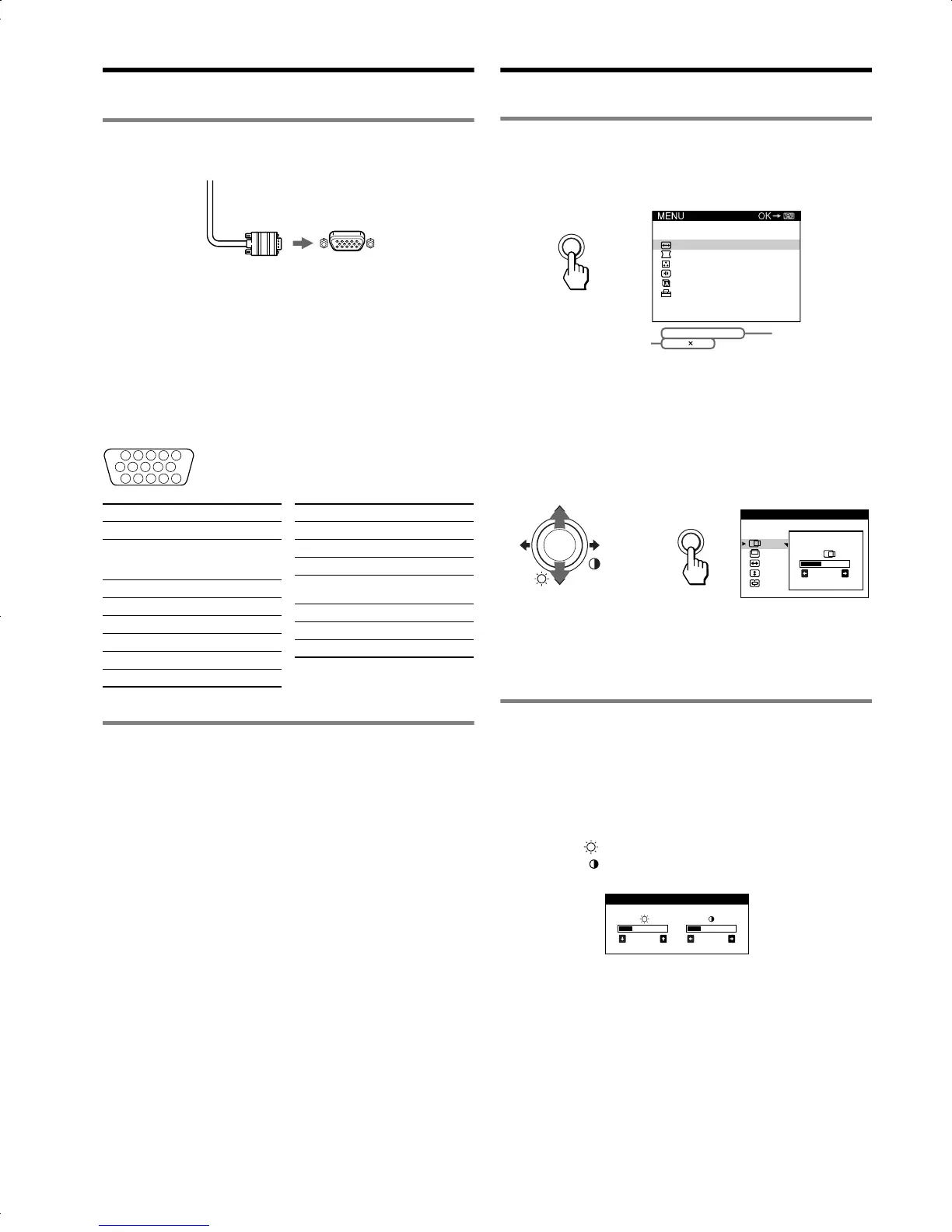

Anschließen des Monitors
1
Anschließen des Monitors an den
Computer
Anschließen an einen Macintosh oder kompatiblen
Computer
Wenn Sie diesen Monitor an einen Macintosh-Computer
anschließen, verwenden Sie, wenn nötig, den Macintosh-Adapter.
Schließen Sie den Macintosh-Adapter an den Computer an, bevor
Sie das Kabel anschließen.
HD15-Eingänge
* DDC (Display Data Channel) ist ein Standard der VESA.
2
Einschalten von Monitor und Computer
1 Verbinden Sie das Netzkabel mit dem Monitor, und
schalten Sie den Monitor am Netzschalter 1 ein.
2 Schalten Sie den Computer ein.
Keine speziellen Treiber erforderlich
Dieser Monitor entspricht dem Plug-and-Play-Standard „DDC“, so daß alle
Daten des Monitors automatisch erkannt werden. Daher muß kein
spezifischer Treiber auf dem Computer installiert werden.
Wenn Sie den Monitor an den PC anschließen und diesen dann zum ersten
Mal starten, wird möglicherweise der Hardware-Assistent auf dem
Bildschirm angezeigt. Gehen Sie in diesem Fall nach den Anweisungen auf
dem Bildschirm vor. Der Plug-and-Play-Monitor ist automatisch
ausgewählt, so daß Sie ohne weitere Vorbereitungen mit diesem Monitor
arbeiten können.
Hinweise
• Berühren Sie nicht die Stifte am Stecker des Videosignalkabels.
• Achten Sie darauf, den Stecker des Videosignalkabels korrekt am
HD15-Anschluß auszurichten, damit die Stifte am Stecker des
Videosignalkabels nicht verbogen werden.
Einstellen des Monitors
Navigieren in den Menüs
1 Rufen Sie mit der Taste MENU/OK das Menü auf.
2 Bewegen Sie den Joystick in Richtung m/M, um das
Hauptmenü hervorzuheben, in dem Sie Einstellungen
vornehmen wollen, und drücken Sie dann die Taste
MENU/OK.
3 Bewegen Sie den Joystick in Richtung m/M, um das
Untermenü hervorzuheben, in dem Sie Einstellungen
vornehmen wollen. Bewegen Sie den Joystick dann in
Richtung</,, um Einstellungen vorzunehmen.
Einstellen von Helligkeit und Kontrast
Helligkeit und Kontrast können Sie über ein spezielles Menü,
HELLIGKEIT/KONTRAST, einstellen. Die Einstellungen gelten für alle
Eingangssignale.
1 Bewegen Sie den Joystick in beliebiger Richtung, um
das Menü HELLIGKEIT/KONTRAST aufzurufen.
2 Bewegen Sie den Joystick zum Einstellen der
Helligkeit ( ) in Richtung m/M und zum Einstellen des
Kontrasts ( ) in Richtung </,.
Hinweis
Wenn Sie für Helligkeit und Kontrast "0" einstellen, wird das Bild schwarz
und ist nicht mehr zu sehen.
Videosignalkabel des
Monitors
an HD15 des
anzuschließenden
Computers
5432
1
678910
11 12 13 14 15
Stift Nr. Signal
1
Rot
2
Grün
(Grünsignal mit
Synchronisation)
3
Blau
4
ID (Masse)
5
DDC-Masse*
6
Masse Rot
7
Masse Grün
8
Masse Blau
9
DDC HOST 5V*
10
Masse
11
ID (Masse)
12
Bidirektionale
Daten (SDA)*
13
H. Sync
14
V. Sy nc
15
Datentakt (SCL)*
Stift Nr. Signal
,
60.0kHz/ 75Hz
1024
768
GRÖSSE/BILDLG
GEOMETRIE
FARBE
KONVERGENZ
LANGUAGE
OPTION
ENDE
Horizontal- und
Vertikal-frequenz
des aktuellen
Eingangssignals
Auflösung des aktuellen
Eingangssignals (nur wenn
das Signal einem der
empfohlenen VESA-Timing-
Modi entspricht).
Hauptmenü
MENU
Untermenü
26
GRÖSSE/BILDLG
MENU
b
26 26
HELL I GKE I T / KONTRAST
