Подготовка к работе

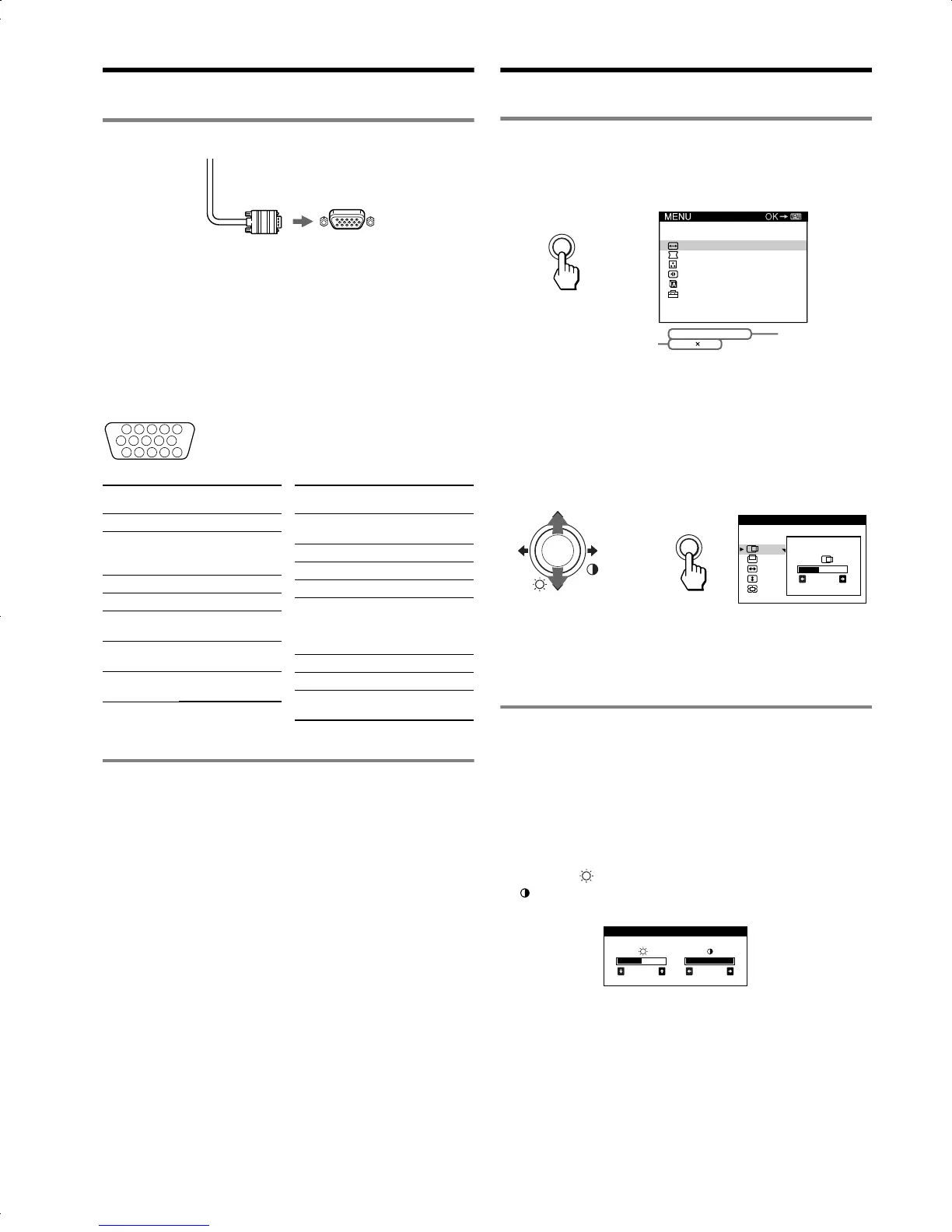

1 Подключение монитора к компьютеру
Подключение к компьютеру Macintosh или
совместимому с ним
При подключении этого монитора к компьютеру
Macintosh используйте при необходимости адаптер для
Macintosh. Адаптер для Macintosh необходимо
подключать к компьютеру до подключения кабеля.
Входные разъемы HD15
* Display Data Channel (DDC) является стандартом VESA.
2 Включение монитора и компьютера
1
Подключите кабель питания к монитору и нажмите
кнопку питания 1, чтобы включить монитор.
2
Включите компьютер.
Специальные драйверы не требуются
Данный монитор отвечает требованиям стандарта “DDC” Plug
& Play, и компьютер автоматически обнаруживает всю
информацию о мониторе. Необязательно устанавливать на
компьютере какие-либо специальные драйверы.
При первом включении ПК после подключения монитора на
экране может появиться диалоговое окно программы
установки. В этом случае следуйте указаниям на экране.
Монитор Plug & Play выбирается автоматически, что позволяет
сразу начать его использовать.
Примечания
• Не прикасайтесь к штырькам разъема кабеля видеосигнала.
• Проверьте правильность расположения разъема HD15 для
предотвращения сгибания штырьков разъема кабеля
видеосигнала.
Регулировка
Перемещение по экранному меню
1 Нажмите кнопку MENU/OK для отображения меню.
2 Переместите джойстик
m
/
M
, чтобы выделить
главное меню, которое необходимо настроить, и
нажмите кнопку MENU/OK.
3 Переместите джойстик m/M, чтобы выделить
подменю, которое необходимо настроить. Затем
переместите джойстик </,, чтобы произвести
подстройку.
Регулировка яркости и
контрастности изображения
Регулировка яркости и контрастности выполняется с
помощью отдельного меню ЯРКОСТЬ/КОНТРАСТ. Эти
настройки действительны для всех входных сигналов.
1 Переместите джойстик в любом направлении,
чтобы отобразить меню ЯРКОСТЬ/КОНТРАСТ.
2 Перемещайте джойстик m/M для настройки
яркости ( ) и </, для настройки контрастности
().
Примечание
Если установить для уровней яркости и контрастности
значение “0”, изображение исчезнет и станет черным.
Кабель видеосигнала
монитора
к разъему HD15
подключаемого
компьютера
5432
1
678910
11 12 13 14 15
Номер
штырька
Сигнал
1
Красный
2
Зеленый
(Синхронизация
по зеленому)
3
Синий
4
ID (Заземление)
5
Заземление
DDC*
6
Заземление
красного
7
Заземление
зеленого
8
Заземление
синего
9
DDC HOST 5 B*
10
Заземление
11
ID (Заземление)
12
Канал
двустороннего
обмена данныx
(SDA)*
13
Г. Cинxp.
14
B. Cинxp.
15
Xpонометpаж
данныx (SCL)*
Номер
штырька
Сигнал
60.0kHz/ 75Hz
1024
768
РАЗМЕР/ЦЕНТР
ГЕОМЕТРИЯ
ЦВЕТ
СВЕДЕНИЕ
LANGUAGE
ПРОЧЕЕ
ВЫХОД
,
частоты для
горизонтальной
и вертикальной
разверток
текущего
входного
сигнала
разрешение текущего
входного сигнала (только
если сигнал соответствует
одному из режимов
синхронизации,
рекомендованных VESA).
Главное меню
MENU
26
РАЗМЕР / ЦEНTР
Подменю
MENU
b
50 100
BR IGHTNESS / CONTRAST
