Sony D-E350 - Optical Pick-Up Section (CDM-3125 ER)

17
M901
M902
51
52
64
52
53
54
55
56
56
56
57
58
59
60
61
62
63

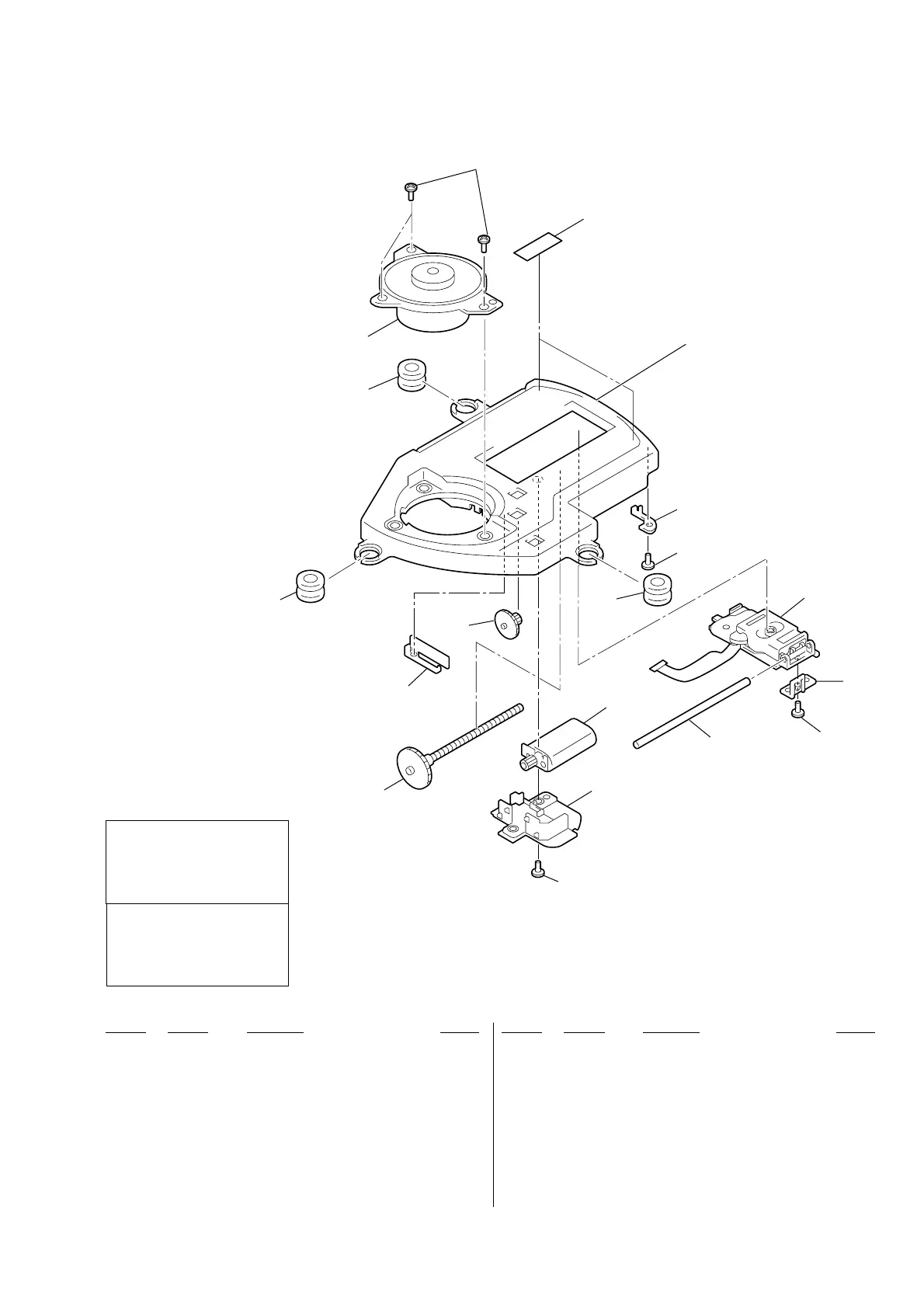

6-2. OPTICAL PICK-UP SECTION
(CDM-3125ER)
Les composants identifiés par une
marque 0 sont critiques pour
la sécurité.
Ne les remplacer que par une pièce
portant le numéro spécifié.
The components identified by
mark 0 or dotted line with mark
0 are critical for safety.
Replace only with part number
specified.
Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark
51 4-218-821-01 COVER, GEAR
52 3-318-203-71 SCREW (B1.7X5), TAPPING
53 A-3052-902-A FEED ASSY, SCREW
54 4-218-823-01 GEAR (B)
55 4-218-825-01 SPRING, SLED
56 4-222-765-01 INSULATOR
57 3-235-420-01 CHASSIS
58 4-218-827-01 RETAINER, SHAFT
59 3-686-458-03 SCREW (P1.4X3.5), TAPPING
0 60 X-3380-950-1 OPTICAL PICK-UP (DAX-25E)
61 3-235-418-01 RACK
62 3-348-998-81 SCREW (M1.4)
63 4-220-645-01 SHAFT, STANDARD
64 3-223-073-21 SPACER (A)
M901 A-3052-904-A MOTOR ASSY, TURN TABLE (SPINDLE)
M902 A-3328-627-A MOTOR ASSY (SLED)(including GEAR)
