21
D-EJ750/EJ751/EJ753/EJ755/EJ756CK/EJ758CK
M901
M902
101
102
102
103
104
105
106
106
106
107
108
109
110
111
112
113
101 4-218-821-01 COVER, GEAR
102 3-318-203-71 SCREW (B1.7X5), TAPPING
103 A-3052-902-A FEED ASSY, SCREW
104 4-218-823-01 GEAR (B)
105 4-218-825-01 SPRING, SLED
106 4-222-765-02 INSULATOR
107 3-235-420-01 CHASSIS
108 4-218-827-02 RETAINER, SHAFT

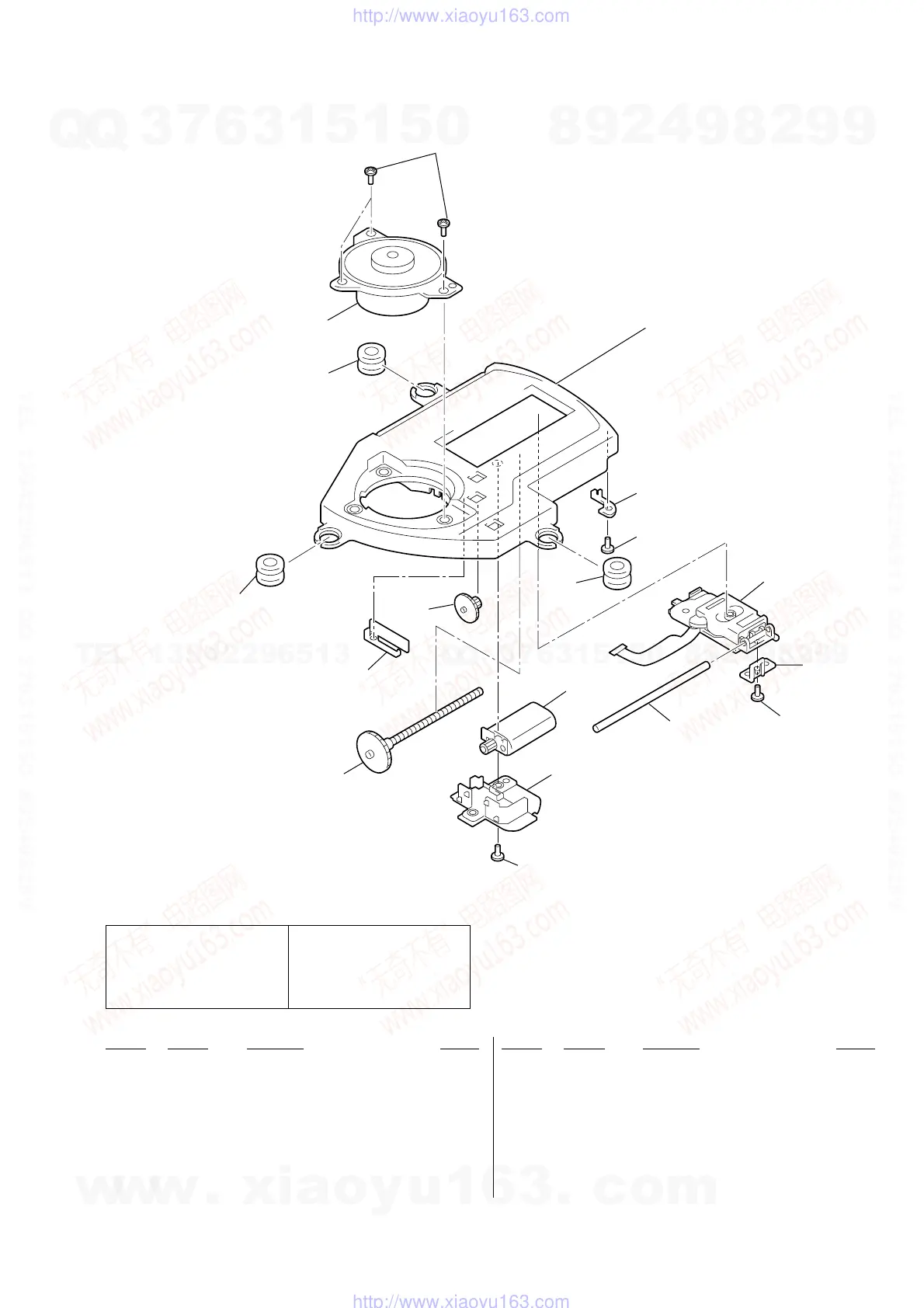

6-3. OPTICAL PICK-UP SECTION
(CDM-3125ER)
Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark
109 3-686-458-03 SCREW (P1.4X3.5), TAPPING
0 110 X-3380-950-1 OPTICAL PICK-UP (DAX-25E)
111 3-235-418-01 RACK
112 3-348-998-81 SCREW (M1.4)
113 4-220-645-02 SHAFT, STANDARD
M901 A-3052-904-A MOTOR ASSY, TURN TABLE (SPINDLE)
M902 A-3328-627-A MOTOR ASSY (SLED) (including GEAR)
Les composants identifiés par une
marque 0 sont critiques pour
la sécurité.
Ne les remplacer que par une pièce
portant le numéro spécifié.
The components identified by
mark 0 or dotted line with mark
0 are critical for safety.
Replace only with part number
specified.
