各部の名称と働き
6
ジョグ・シャトルコントロールパネル
DMW-C2

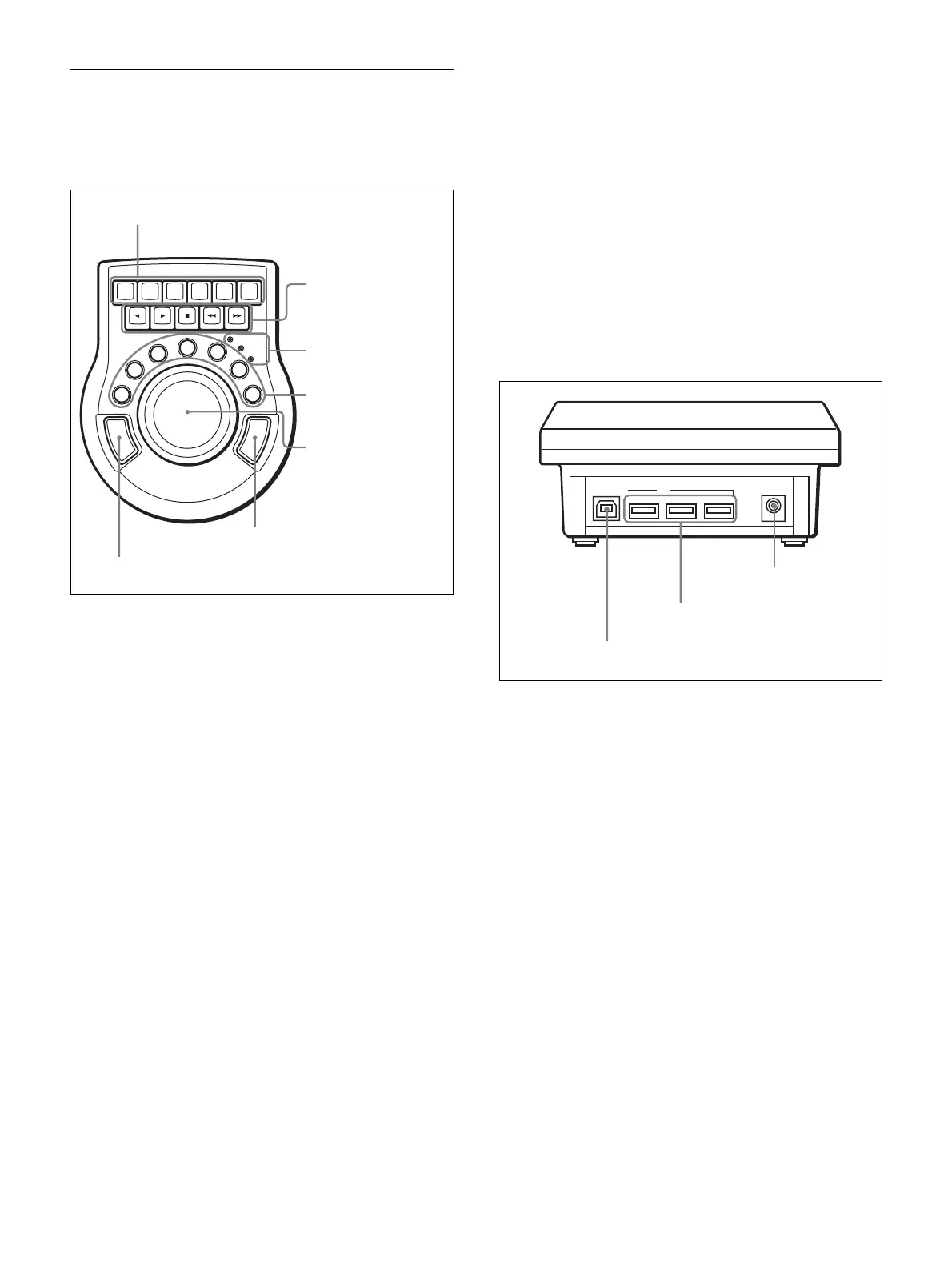

操作パネル
a ファンクションボタン F1 〜 F6
各ボタンにいくつかの機能が割り付けられていますが、任
意の機能を割り付けることもできます。
◆ ボタンに割り付けられた機能およびボタンのカスタマイズ方法
については、XPRI/XPRINS のオペレーションマニュアルをご
覧ください。
b テープ走行制御ボタン
各ボタンに、VTR のテープ走行制御ボタンと同じ機能を割
り付けることができます。
c JOG( ジョグ )/SHUTTLE( シャトル )/DMC インジ
ケーター
コントロールしている VTR のテープ走行モードを示しま
す。
JOG インジケーターが点灯：ジョグモード
SHUTTLE インジケーターが点灯：シャトルモード
DMC インジケーターが点灯：DMC 再生モード
d ファンクションボタン A 〜 G
各ボタンにいくつかの機能が割り付けられていますが、任
意の機能を割り付けることもできます。
◆ ボタンに割り付けられた機能およびボタンのカスタマイズ方法
については、XPRI/XPRINS のオペレーションマニュアルをご
覧ください。
e ジョグ・シャトルダイヤル
ダイヤルの回転量あるいは回転角度にしたがって、コント
ロールしている VTR のテープ走行モードを切り換え、
テープを変速再生することができます。
f Right( ライト ) ボタン
ファンクションボタンに割り付けた機能を実行するときや、
パラメーターの設定値を確定するときに使います。
g Left( レフト ) ボタン
このボタンとファンクションボタンを一緒に使うことによ
り、実行する機能や調整するパラメーターを切り換えます。
後面パネル
a UPSTREAMPORT( アップストリームポート ) 端子
(USB)
付属の USB ケーブルを使って、XPRI/XPRINS 本体また
は XPRI 本体に接続されたオーディオコントロールパネル
またはエディティングコントロールパネルと接続します。
b USBPORT1 〜 PORT3(USB ポート 1 〜 3) 端子
(USB)
付属の USB ケーブルを使って、各種コントロールパネルを
接続することができます。
c DCIN(DC 電源入力 ) 端子
付属の AC アダプターの DC 出力端子と接続します。
A
B
C
D
E
F
G
F1 F2 F3 F4 F5 F6
JOG
SHUTTLE
DMC
1 ファンクションボタン F1 〜 F6
2 テープ走行制
御ボタン
3 JOG/SHUTTLE/
DMC インジケーター
4 ファンクション
ボタン A 〜 G
5ジョグ・シャトル
ダイヤル
6 Right ボタン
7 Left ボタン
PORT1 PORT2 PORT3
DC IN
UPSTREAM PORT
USB
1 UPSTREAMPORT 端子
2 USBPORT1 〜 PORT3 端子
3 DCIN 端子
