Sony DMW-C1 - オーディオコントロールパネル Dmw-C3

各部の名称と働き
7

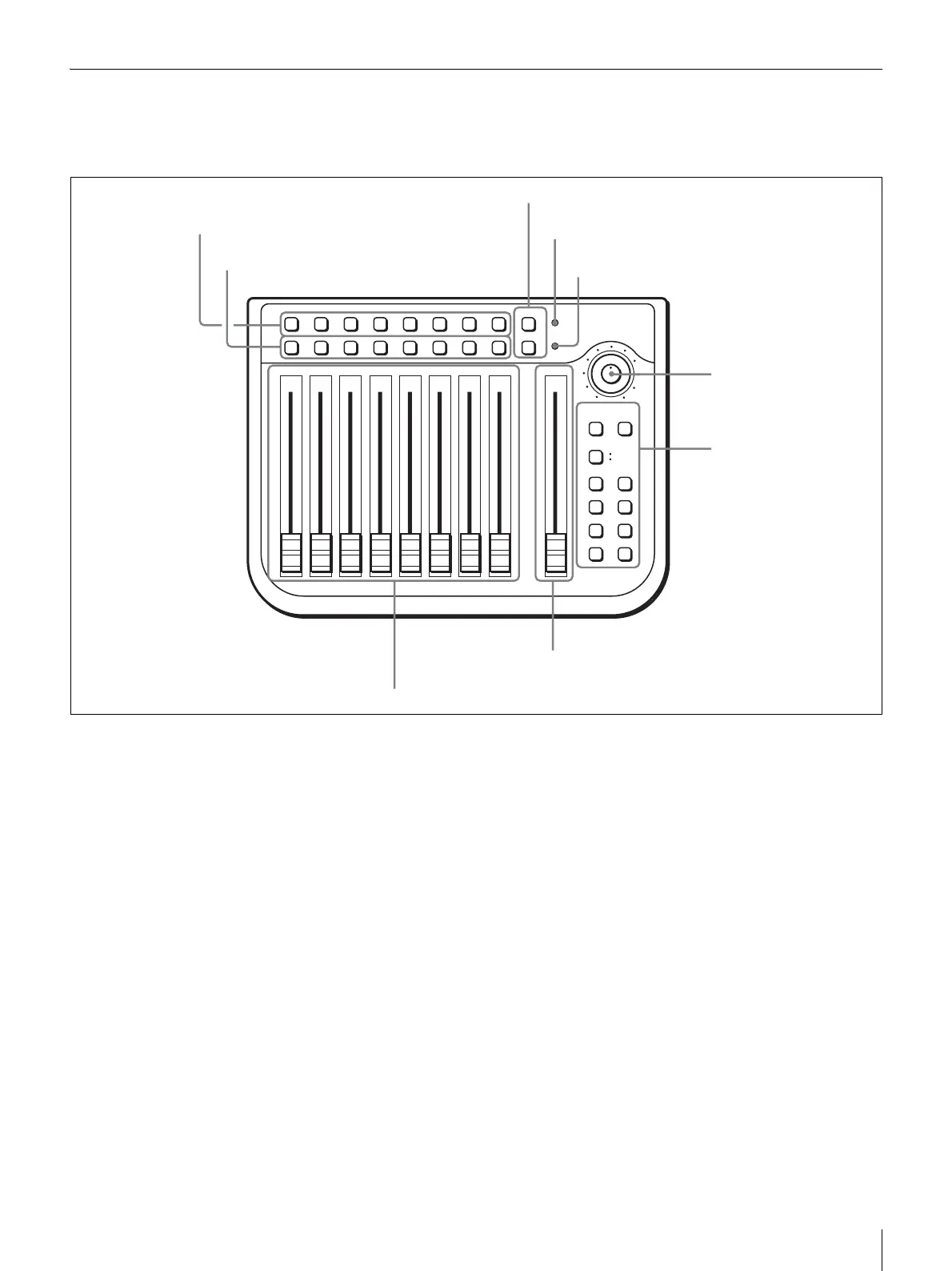

オーディオコントロールパネル DMW-C3
操作パネル
a ファンクションボタン 1 〜 8
各ボタンにいくつかの機能が割り付けられています。
◆ ボタンに割り付けられた機能については、XPRI/XPRINS のオ
ペレーションマニュアルをご覧ください。
b MUTING ボタン 1 〜 8
いずれかを押すと、MUTING ボタンのモードにしたがって
対応するトラックがミューティングされるか、またはソロ
機能（押したトラックのみ再生する）が適用されます。
c FUNCTION( ファンクション )/MUTING( ミューティ
ング ) ボタン
FUNCTION ボタン：各ボタンにいくつかの機能が割り付
けられています。
◆ ボタンに割り付けられた機能については、XPRI/XPRINS
のオペレーションマニュアルをご覧ください。
MUTING ボタン：MUTING ボタンにミューティング機能
が適用されているときは点灯し、ソロ機能が適用され
ているときは消灯します。
d OVER( オーバー ) インジケーター
記録 / 再生オーディオ信号がレベルオーバーすると点灯し
ます。
e DATA( データ ) インジケーター
オーディオデータが認識されると点灯します。
f MONITORLEVEL( モニターレベル ) つまみ
ヘッドホンの音声のレベルを調整します（XPRINS システ
ムで使用時）。
g MONITOR( モニター ) 設定部
モニター方法とモニターするトラックの選択に関する設定
を行います。
SOLORESET( ソロ解除 ) ボタン：ソロ機能が解除され
ます。
MONO( モノラル ) ボタン：XPRI/XPRINS システムのモ
ニター出力がモノラルになります。
0
5
10
15
20
30
40
45
0
0
MASTER
10
5
0
-5
-10
-30
-40
-45
0
0
8
10
5
0
-5
-10
-30
-40
-45
0
0
1
10
5
0
-5
-10
-30
-40
-45
0
0
2
10
5
0
-5
-10
-30
-40
-45
0
0
3
10
5
0
-5
-10
-30
-40
-45
0
0
4
10
5
0
-5
-10
-30
-40
-45
0
0
5
10
5
0
-5
-10
-30
-40
-45
0
0
6
10
5
0
-5
-10
-30
-40
-45
0
0
7
MINI
SOLO
RESET
BANK
MONO
MAX
FUNCTION
MONITOR LEVEL
MONITOR
LR
MUTING
OVER
DATA
1-4
5-8
1/5
2/6
3/7
4/5
1 ファンクションボタン 1 〜 8
2 MUTING ボタン 1 〜 8
3 FUNCTION/MUTING ボタン
4 OVER インジケーター
5 DATA インジケーター
6 MONITORLEVELつまみ
7 MONITOR 設定部
8 MASTER フェーダー
9 チャンネルフェーダー 1 〜 8
