各部の名称と働き
8
BANK( バンク ) ボタンとインジケーター：モニターする
音声信号のチャンネル 1 〜 4 またはチャンネル 5 〜 8
を選択します。
モニターチャンネル選択ボタン：BANK ボタンでチャンネ
ル 1 〜 4 またはチャンネル 5 〜 8 を選択してから、1/
5、2/6、3/7、4/8 ボタン (L/R) でチャンネルを選択し
ます。
h MASTER( マスター ) フェーダー
全トラックのオーディオレベルを一律に調整します。
i チャンネルフェーダー 1 〜 8
音声入力ソースのチャンネルまたはタイムラインのトラッ
クのオーディオレベルを調整します。
後面パネル
a HEADPHONES( ヘッドホン ) 端子 ( ステレオ標準
ジャック )
ヘッドホンを接続して MONITORIN 端子に入力される音
声信号をモニターできます（XPRINS システムで使用時）。
b DCIN(DC 電源 ) 端子
付属の AC アダプターの DCOUT 端子と接続します。
c USBPORT1 〜 PORT3(USB ポート 1 〜 3) 端子
付属の USB ケーブルを使って、各種コントロールパネルと
接続することができます。
d UPSTREAMPORT( アップストリームポート ) 端子
(USB)
付属の USB ケーブルを使って、XPRI/XPRINS 本体また
は XPRI 本体に接続されたジョグ･シャトルコントロールパ
ネルまたはエディティングコントロールパネルと接続しま
す。
e MONITOROUT( モニター出力 ) 端子 ( ステレオミニ
ジャック )
MONITORIN 端子への入力信号をスルーで出力します
（XPRINS システムで使用時）。
アクティブスピーカー ( 別売り ) を接続することができま
す。HEADPHONES 端子にヘッドホンが接続されても、
オーディオ信号は MONITOROUT 端子から出力されます。
f MONITORIN( モニター入力 ) 端子 ( ピンジャック、×
2)
XPRI システムの AVI/O ブロックの MONOUTL/R 端子
と接続します。

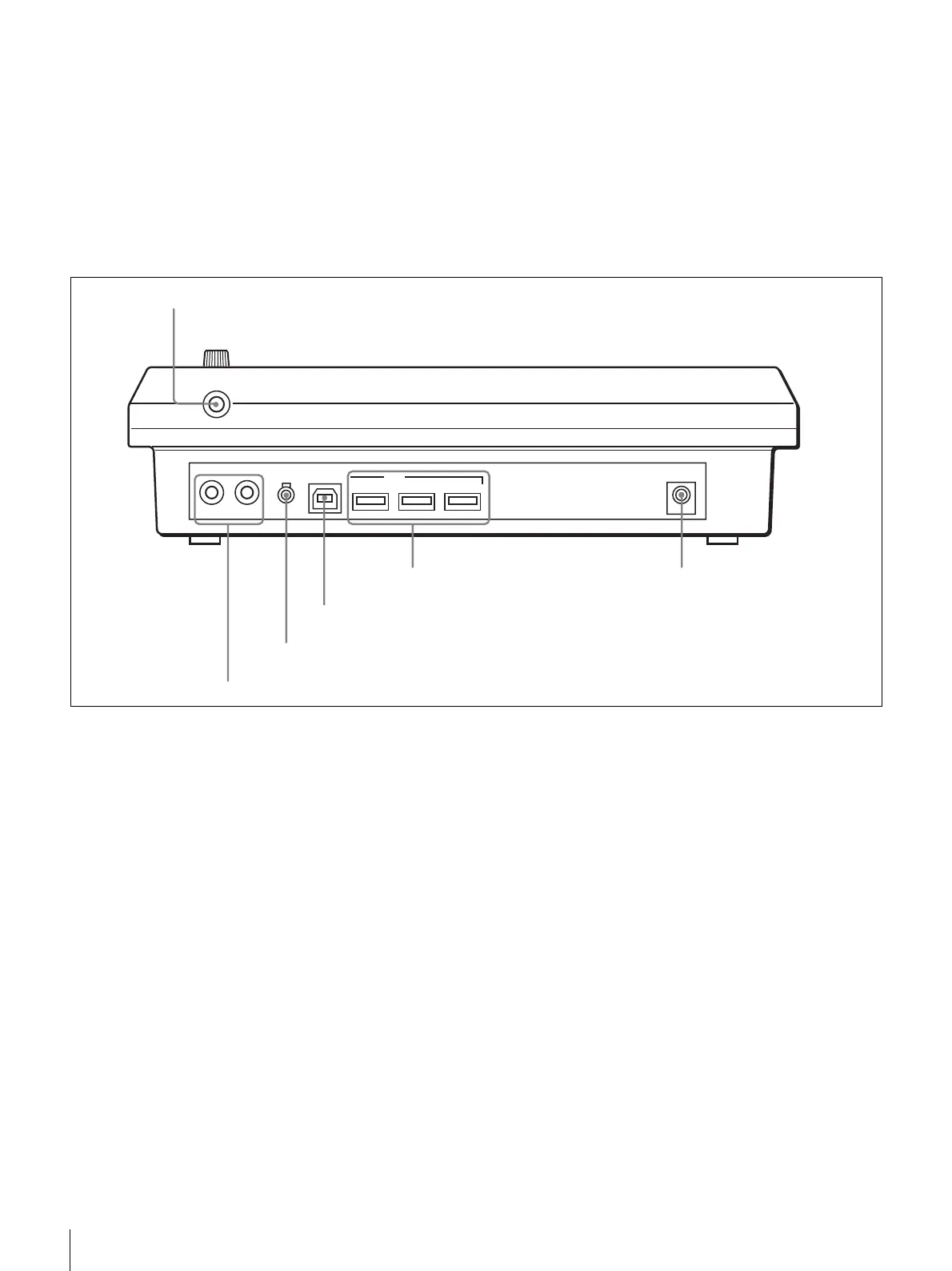

HEADPHONES
MONITOR IN MONITOR OUT
UPSTREAM PORT
USB
PORT 1 PORT 2 PORT 3
DC IN
1 HEADPHONES 端子
2 DCIN 端子
3 USBPORT1 〜 PORT3 端子
4 UPSTREAMPORT 端子
5 MONITOROUT 端子
6 MONITORIN 端子
