Emplacement des pièces et commandes
Chapitre 1 Aperçu
14
FR
Chapitre 1 Aperçu
7 Touche MENU
Appuyez sur cette touche pour afficher le menu sur
l’écran du moniteur. Appuyez de nouveau pour revenir
de l’affichage du menu à l’affichage normal.
Remarque
Si vous mettez le commutateur REMOTE/LOCAL sur
REMOTE lorsque le menu est affiché sur le moniteur,
celui-ci revient à l’affichage normal.
Pour savoir comment utiliser le menu, reportez-vous au
Chapitre 5 “Réglages du menu”.
8 Touche SET
Appuyez sur cette touche pour sauvegarder les
paramètres du menu sélectionnés.
9 Touches fléchées (J j)
Utilisez ces touches pour vous déplacer parmi les
options de menu.

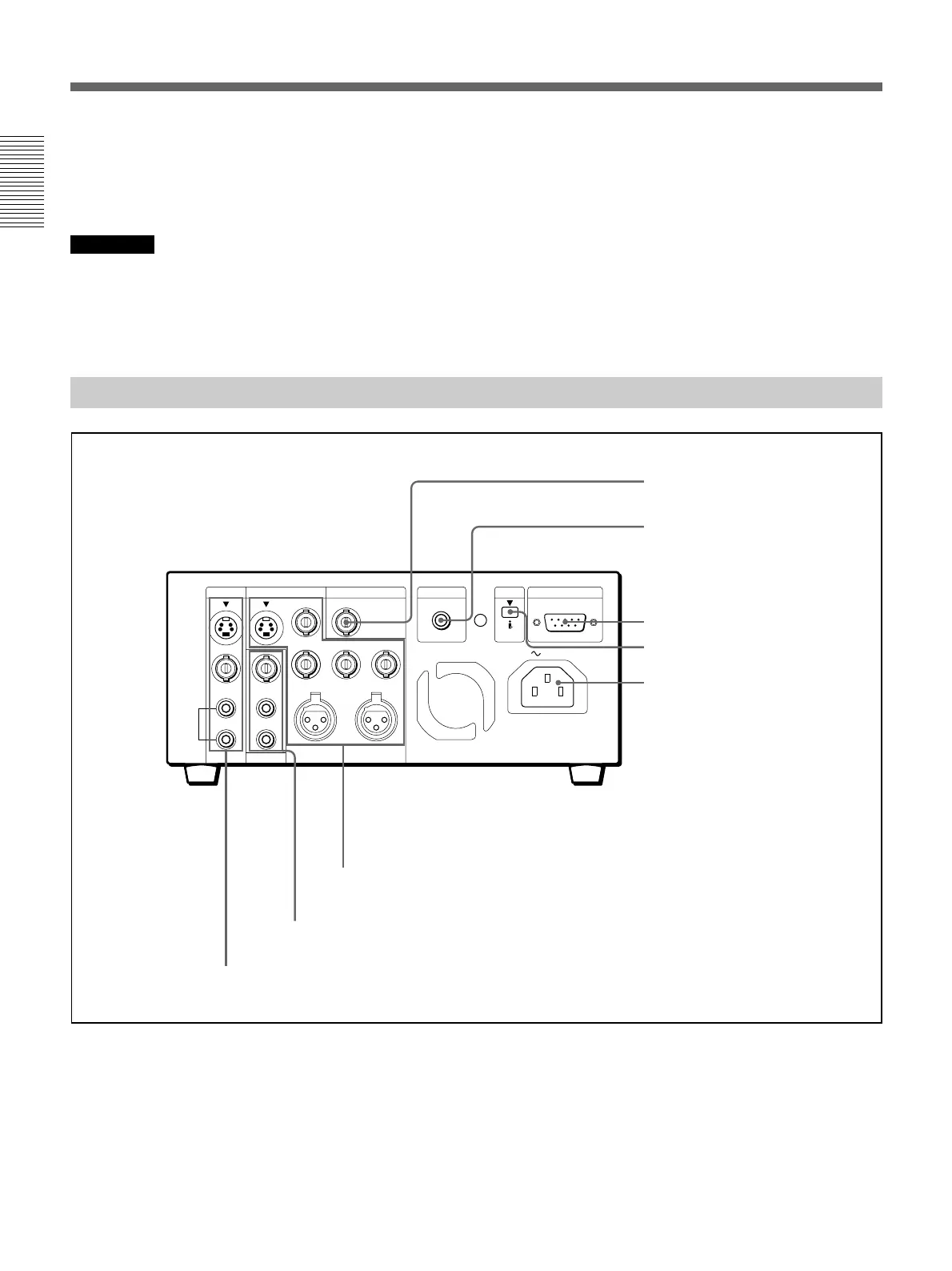

Panneau arrière
INPUT OUTPUT
REF.VIDEO INPUT
MONITOR
CH-1
CH-2
CH-1/3
VIDEO
Y
AUDIO CH-1/3 AUDIO CH-2/4
R-Y B-Y
CH-2/4
CONTROL S
DV
IN/OUT
REMOTE
RS-422A
AUDIO
VIDEO
S VIDEO
AC IN
1 Connecteurs INPUT
2 Connecteurs MONITOR
3 Connecteurs OUTPUT
4 Connecteur REF. VIDEO INPUT
5 Prise CONTROL S
6 Connecteur REMOTE
7 Prise DV
8 Connecteur AC IN
1 Connecteurs INPUT
Entrée des signaux audio et vidéo. Pour raccorder un
magnétoscope doté d’une prise de sortie S-vidéo,
utilisez la prise S VIDEO de ce magnétoscope.
2 Connecteurs MONITOR
Sortie des signaux vidéo et audio pour la surveillance.
3 Connecteurs OUTPUT
Sortie des signaux audio et vidéo. Pour raccorder un
magnétoscope doté d’une prise d’entrée S-vidéo,
utilisez la prise S VIDEO de ce magnétoscope. Pour
raccorder un magnétoscope doté de connecteurs
d’entrée composante, utilisez les connecteurs Y, R–Y,
B–Y de ce magnétoscope.
