Stiftbelegung

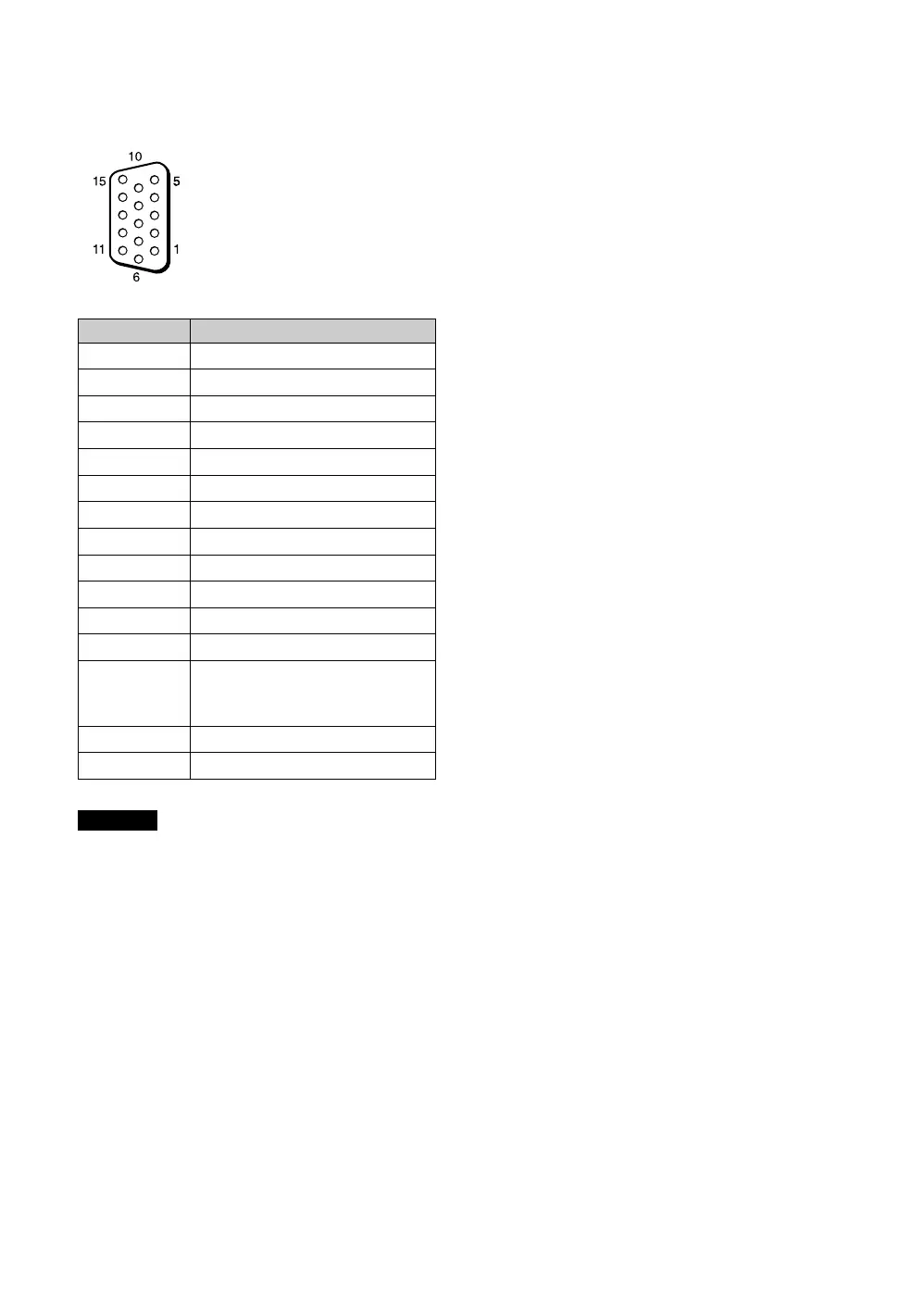

HD15 RGB/COMPONENT (D-Sub, 15 polig)
Bei Farbdifferenzsignalen durfen Sie keine
Synchronisationssignale an den Polen 13 und 14 einspeisen.
Andernfalls wird das Bild moglicherweise nicht einwandfrei
angezeigt.
Stift-Nr. Signal
1 Videosignal Rot oder C
R
/P
R
2 Videosignal Grün oder Y
3 Videosignal Blau oder C
B
/P
B
4Masse
5Masse
6Masse Rot
7Masse Grün
8Masse Blau
9 Nicht verwendet
10 Masse
11 Masse
12 SDA
13 Horizontales Synchronisations- oder
FBAS-Videosignal (als
Synchronisationssignal)
14 Vertikales Synchronisationssignal
15 SCL
