Sony FWD-S42E1 - Page 39

39
JP
JP

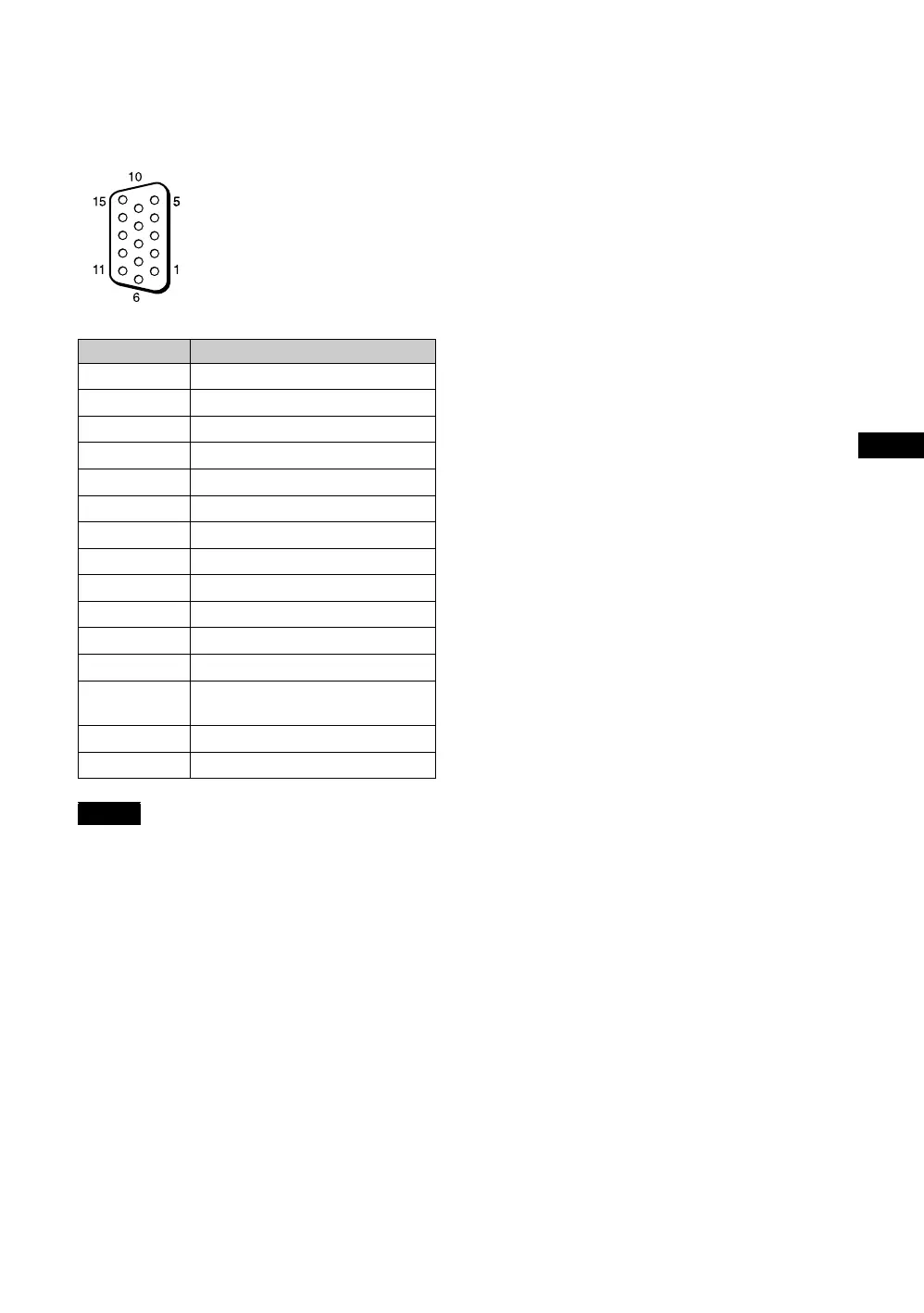

ピン配列
HD15（RGB/COMPONENT）端子（D-sub
15 ピン）
コンポーネント信号を入力する際は 13、14 ピンに同
期信号を入力しないでください。画像が正しく表示さ
れない場合があります。
安全規格 電安法、VCCI クラス B
本機は「JISC61000-3-2適合品」で
す。
JISC61000-3-2適合品とは、日本工
業規格「電磁両立性 - 第 3-2部：
限度値-高調波電流発生限度値
（1 相当たりの入力電流が 20A 以
下の機器）」に基づき、商用電力
系統の高調波環境目標レベルに適
合して設計・製造した製品です。
ピンNo. 信号
1 赤映像信号または C
R
/P
R
信号
2 緑映像信号または Y信号
3 青映像信号または C
B
/P
B
信号
4 接地(GND)
5 接地(GND)
6 赤接地(GND)
7 緑接地(GND)
8 青接地(GND)
9未使用
10 接地(GND)
11 接地(GND)
12 SDA
13 水平同期信号またはコンポジット
ビデオ信号( 同期信号として )
14 垂直同期信号
15 SCL
ご注意
