HXR-NX70C/NX70E/NX70J/NX70N/NX70P/NX70U
2-15

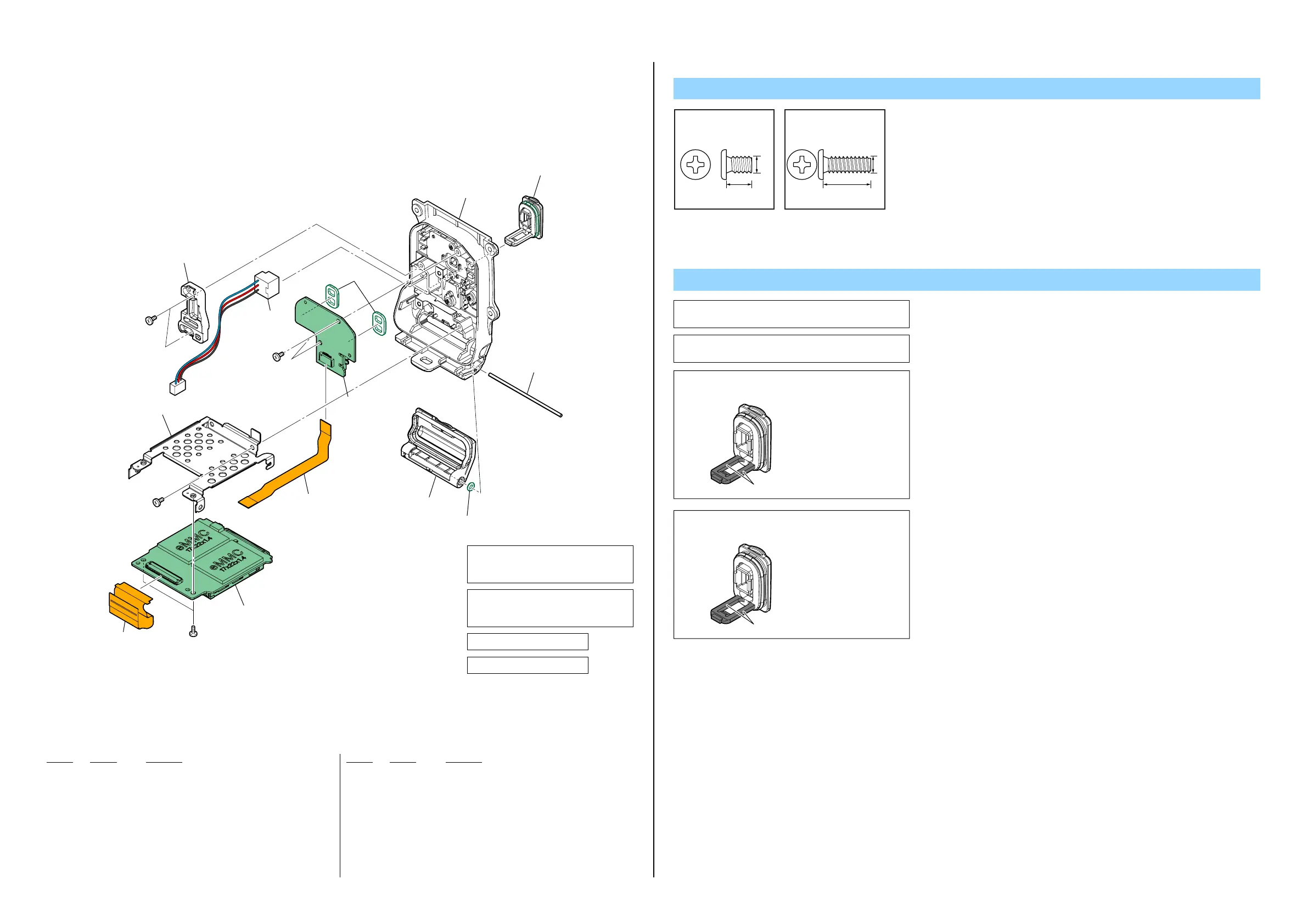

2-1-13. REAR SECTION
601 1-883-167-11 FP-1372 FLEXIBLE BOARD
602 A-1825-475-A MS-459 BOARD, COMPLETE
603 4-282-383-01 FRAME, MS PC BOARD
604 1-838-968-11 CABLE, FLEXIBLE FLAT (FFC-262)
605 A-1825-466-A RE-045 BOARD, COMPLETE
606 4-283-266-01 SHEET (REAR), INTERCEPTION
607 4-282-318-01 RETAINER, DCIN
608 4-282-234-01 LID, MS (Note 1)
609 4-282-257-01 O RING (MS LID)
Ref. No. Part No. DescriptionRef. No. Part No. Description
610 4-282-418-01 SHAFT (MS LID)
611 X-2581-419-1 CABINET (REAR) ASSY
612 A-1836-839-A COVER ASSY (SERVICE), DCIN (Note 2)
J901 1-821-769-21 JACK, DC
#3 2-660-401-01 SCREW (M1.7), NEW TRU-STAR, P2
#12 3-080-204-21 SCREW, TAPPING, P2
#12
#12
J901
#12
#3
607
611
605
606
604
612
(Note 2)
610
608
(Note 1)
603
609
602
601
図中で取り外しているねじは、下記の
トルクで締めつけてください。
(0.13±0.02N・m (1.3±0.2kgf・cm))
Tighten all screws that are removed in
the figure below to the following torque.
(0.13±0.02N・m (1.3±0.2kgf・cm))
緑色の部品はパッキンです。
Green parts are packings.
Screw
#3: M1.7 X 2.5
(Red)
2-660-401-01
2.5
1.7
Note
Note 1: The Packing are not supplied independently.
This is included in the MS Lid (4-282-234-01).
Note 1:
パッキンは単体では供給していません。
MS Lid (4-282-234-01) に含まれて供給されます。
Note 2:
折り曲げ部2本のうち、
どちらか片方を切って
引き抜く。
折り曲げ部
蓋類は下記の方法で、本体を分解すること無く、
取り外すことが出来ます。
#12: M1.7 X 5.0 (Tapping)
(Black)
3-080-204-21
1.7
5.0
Note 2:
Covers can be detached in the following way
without disassembling the unit.
Cut one of the two bent
portions and pull it out.
Bent
portions
To Next Page
