Emplacement et fonction des composants et commandes
7
FR
Emplacement et
fonction des
composants et
commandes
LMD-152/172W/232W/212

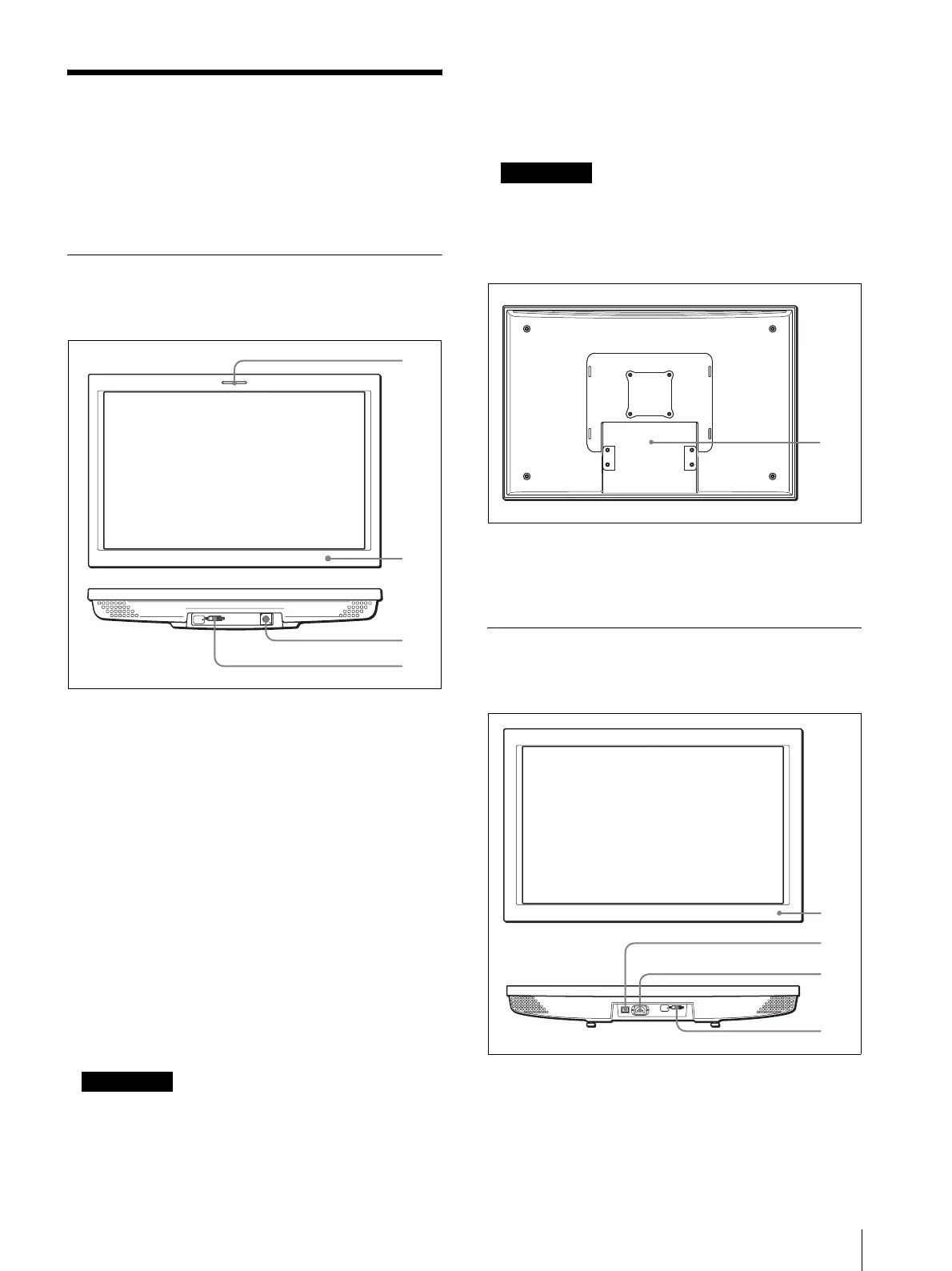

Panneau frontal/inférieur
A Voyant de pointage
La couleur du voyant de pointage permet de vérifier
l’état du moniteur.
Le voyant de pointage s’allume en rouge, vert ou
ambre en fonction des signaux d’entrée qu’il reçoit.
B Indicateur POWER
L’indicateur s’allume en couleur ambre en mode
d’économie d’énergie.
Lorsque le moniteur est sous tension, l’indicateur
s’allume en couleur ambre pendant environ
15 secondes et change de couleur pour devenir vert.
L’image s’affiche sur l’écran tout de suite après
l’allumage de l’indicateur en vert.
C Prise DC IN
16,5 V CC ou 12 V CC (LMD-152/172W
uniquement) sont founis à l’aide du câble fourni.
Remarque
L’alimentation CC doit être fournie par l’Unité moteur
multiformat MEU-WX2.
D Connecteur DISPLAY SIGNAL IN
Un signal VGA, XGA (LMD-152/212) ou WXGA
(LMD-172W/232W) compatible avec le format
DVI 1.0 peut être transmis.
Remarque
Veillez à couper l’alimentation avant de procéder au
branchement du câble.
Panneau arrière
A Position de montage du support
Pour le montage du support de moniteur SU-558 (en
option).
LMD-322W
Panneau frontal/inférieur
A Indicateur POWER
L’indicateur s’allume en couleur ambre en mode
d’économie d’énergie.
Lorsque le moniteur est sous tension, l’indicateur
s’allume en couleur ambre pendant environ
1
2
3
4
1
1
2
3
4
