15 secondes et change de couleur pour devenir vert.
L’image s’affiche sur l’écran tout de suite après
l’allumage de l’indicateur en vert.
B Interrupteur POWER
Appuyez dessus pour activer/désactiver l’alimentation
principale de l’affichage Une fois réglée sur marche,
l’alimentation est fournie au moniteur et l’indicateur
POWER s’allume.
C Prise AC IN
Branchez-y le cordon d’alimentation secteur fourni.
D Connecteur DISPLAY SIGNAL IN
Un signal VGA ou WXGA compatible avec le format
DVI 1.0 peut être transmis.
Remarque
Veillez à couper l’alimentation avant de procéder au
branchement du câble.

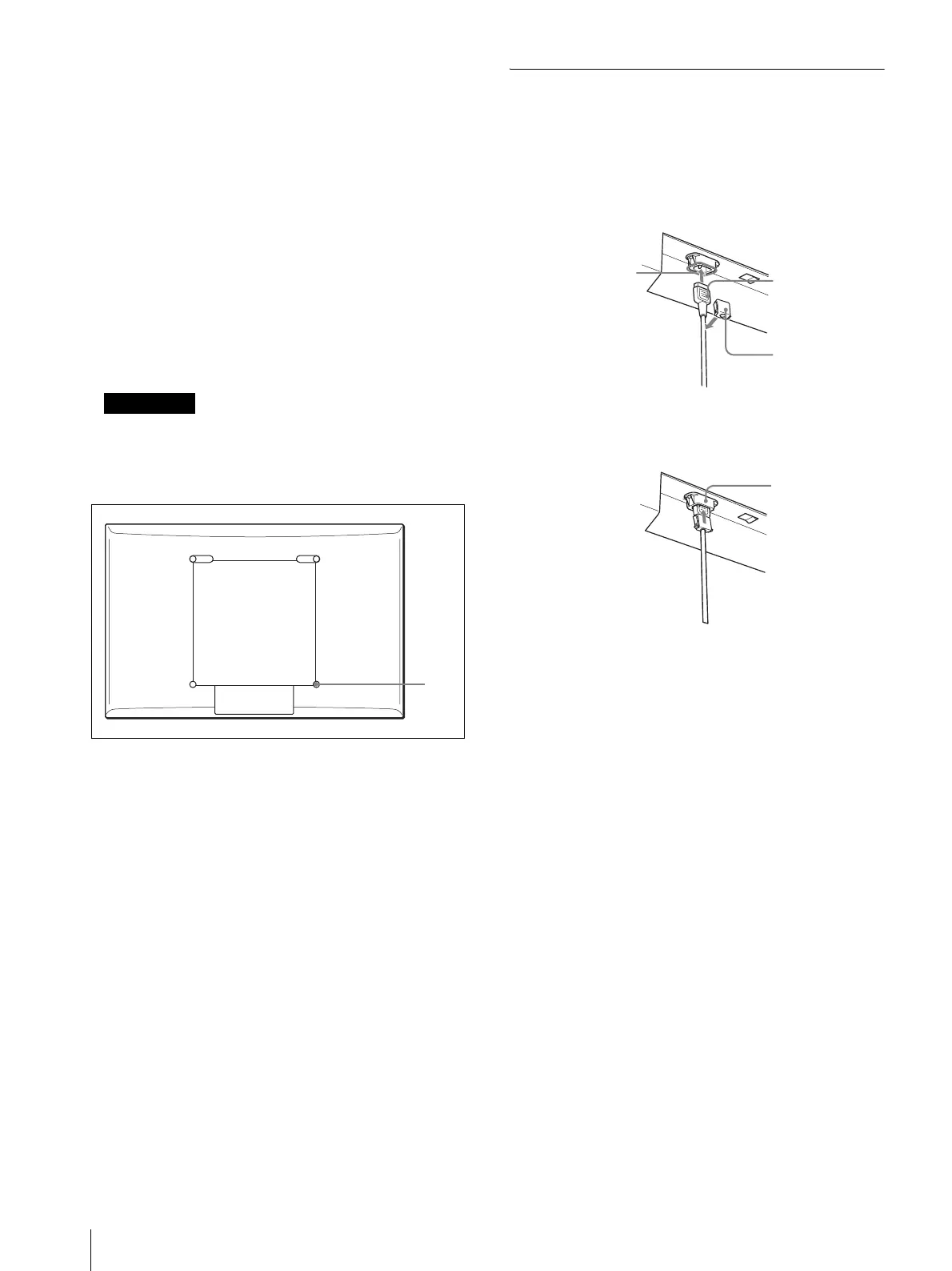

Panneau arrière
A Crochet de montage du support
Pour le montage du support de plancher SU-559 (en
option).
Raccordement du cordon
d’alimentation
1
Branchez le cordon d’alimentation secteur dans la
prise AC IN sur la partie inférieure du moniteur.
Puis fixez le support de fiche (fourni) sur le cordon
d’alimentation secteur.
2
Faites glisser le support de fiche sur le cordon
jusqu’à ce qu’il soit relié au cache de prise AC IN.
Débranchement du cordon
d’alimentation secteur
Après avoir pincé le support de fiche et l’avoir libéré,
saisissez la fiche et tirez sur le cordon d’alimentation
secteur.
1
Cordon
d’alimentation
secteur
Support de
fiche
Cache de
prise AC IN
Cache de prise
AC IN
