各部の名称と働き
9
JP

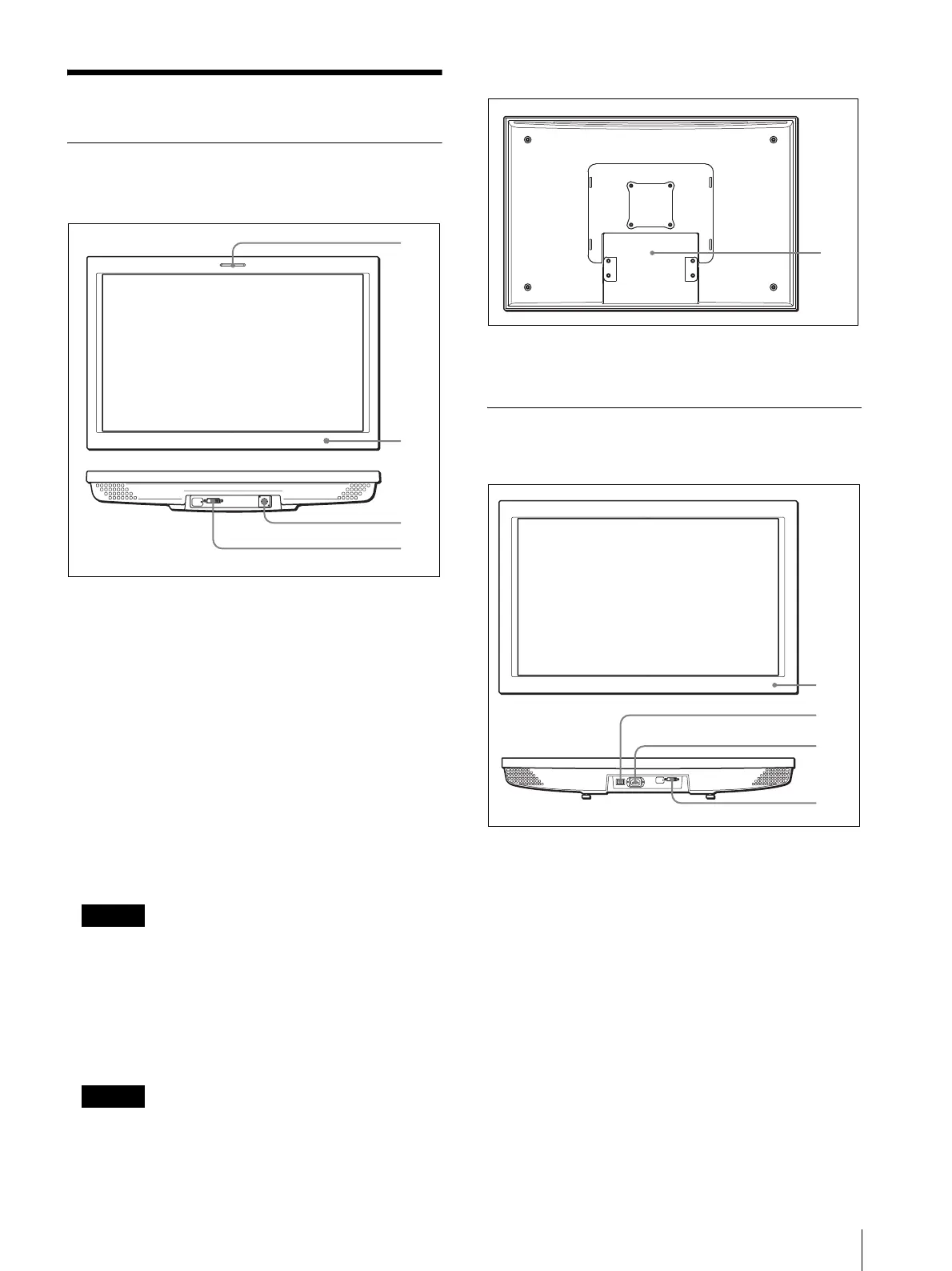

各部の名称と働き
LMD-152/172W/232W/212
前面/底面
A タリーランプ
入力画面のモニター状態を色によって表示することがで
きます。
入力信号によって、赤，緑、アンバーで点灯します。
B POWER( 電源 ) インジケーター
節電モード時には、アンバー色で点灯します。
電源を入れると約 15 秒間インジケーターがアンバー色
に点灯し、次に緑色に点灯します。緑色に点灯した直後
に映像が画面に出ます。
C DCIN ジャック
付属のケーブルを使って、DC16.5V を供給します。
DC12V を供給する場合もあります。（LMD-152/172W
のみ )
ご注意
ディスプレイへの DC 電源供給は、必ず MEU-WX2
（マルチフォーマットエンジン）から行ってください。
D DISPLAYSIGNALIN( ディスプレイ入力）端子
DVI1.0 に準拠した VGA、XGA（LMD-152/212）また
は WXGA（LMD-172W/232W）信号の入力ができま
す。
ご注意
ケーブルを接続する前には、必ず電源を切ってくださ
い。
裏面
A スタンド取り付け部
別売りのモニタースタンド SU-558 を取り付けます。
LMD-322W
前面/底面
A POWER( 電源 ) インジケーター
節電モード時には、アンバー色で点灯します。
電源を入れると約 15 秒間インジケーターがアンバー色
に点灯し、次に緑色に点灯します。緑色に点灯した直後
に映像が画面に出ます。
B 電源スイッチ
本機の主電源をオン / オフします。このスイッチをオン
すると、本機に電源が供給され POWER インジケー
ターが点灯します。
C ACIN ソケット
付属の電源コードをつなぎます。
D DISPLAYSIGNALIN( ディスプレイ入力）端子
DVI1.0 に準拠した VGA または WXGA 信号の入力が
できます。
1
2
3
4
1
1
2
3
4
