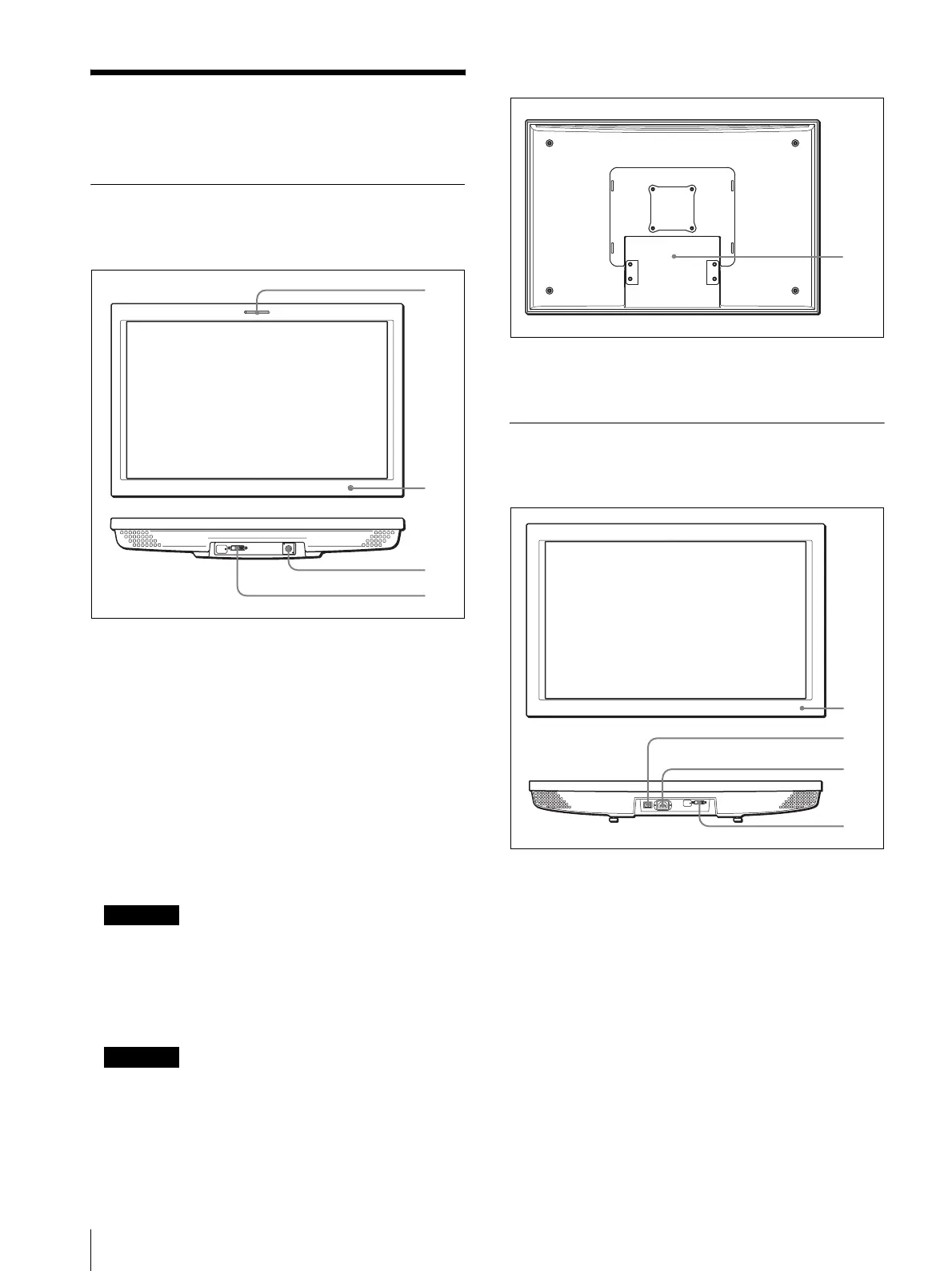

零件和控制器的位置和功能
CT
6
零件和控制器的位置和功
能
LMD-152/172W/232W/212
正面 / 底部面板
A 指示燈
您可從指示燈色彩來檢查顯示器的狀態。
依輸入訊號，指示燈會呈紅色、綠色或琥珀色。
B POWER 指示燈
當處於省電模式時，指示燈會呈琥珀色。
當電源啟動時，指示燈會先呈琥珀色約 15 秒，然
後才會轉為綠色。在指示燈轉為綠色後，螢幕就
會立即顯示影像。
C DC IN 插座
隨附 16.5 V DC 或 12 V DC （限 LMD-152/172W
機型）的纜線。
注意事項
MEU-WX2 多格式引擎單元提供 DC 電源。
D DISPLAY SIGNAL IN 連接器
可輸入 DVI 1.0- 相容 VGA,XGA (LMD-152/212)
或 WXGA (LMD-172W/232W) 訊號。
注意事項
請在連接纜線前，先關閉電源。
背面面板
A 底座安裝位置
若要安裝選購的顯示器底座 SU-558。
LMD-322W
正面 / 底部面板
A POWER 指示燈
當處於省電模式時，指示燈會呈琥珀色。
當電源啟動時，指示燈會先呈琥珀色約 15 秒，然
後才會轉為綠色。在指示燈轉為綠色後，螢幕就
會立即顯示影像。
B POWER 開關
按下以啟動 / 關閉顯示器主電源。當電源啟動
時，會供電至顯示器，而 POWER 指示燈也會亮
起。
C AC IN 插槽
連接隨附的 AC 電源線。
D DISPLAY SIGNAL IN 連接器
可輸入 DVI 1.0 相容 VGA 或 WXGA 訊號。
1
2
3
4
1
1
2
3
4
