各部件及控制按钮的位置和功能
CS
6

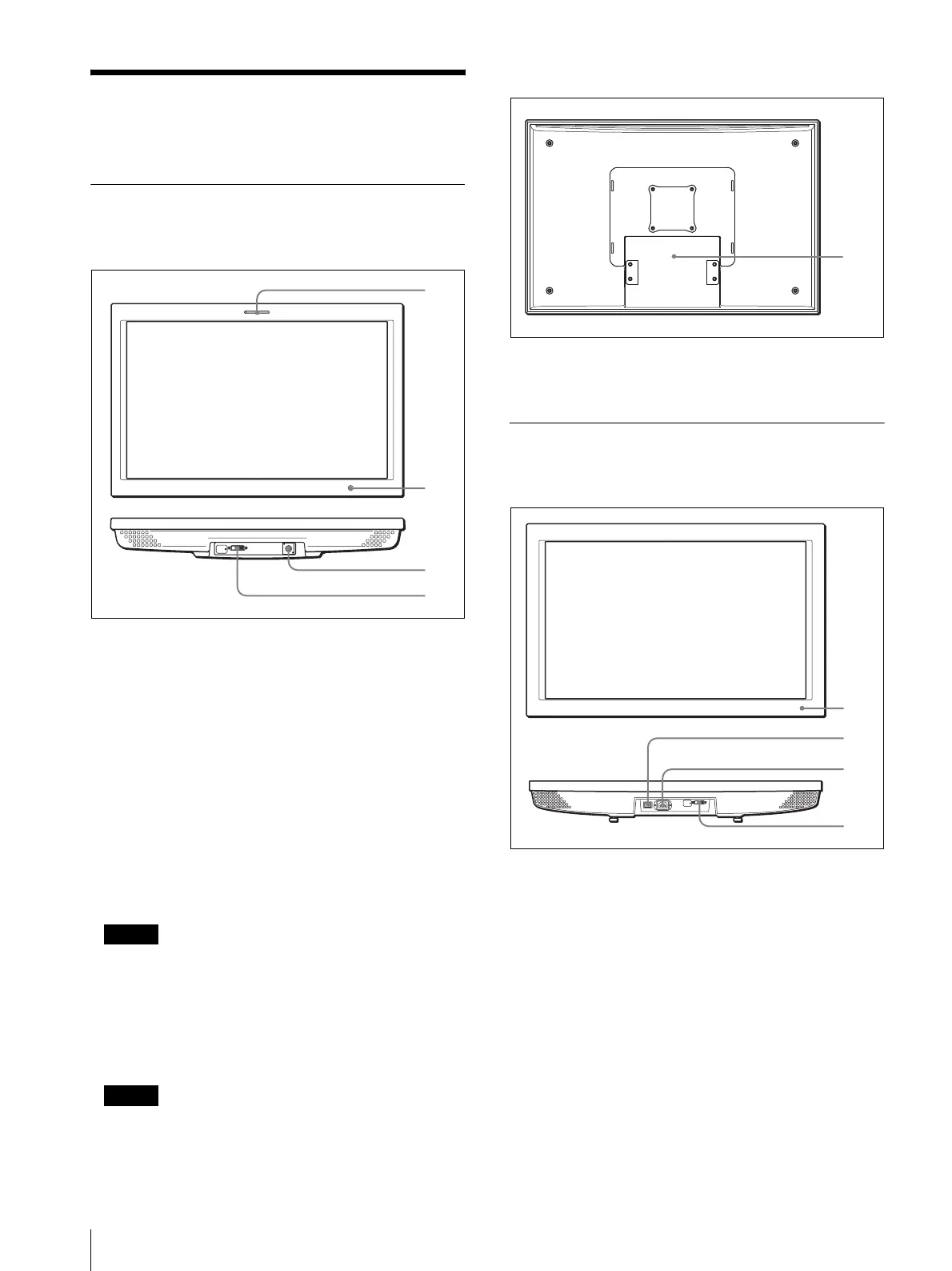

各部件及控制按钮的位置
和功能
LMD-152/172W/232W/212
前面板 / 底面板
A 讯号灯
您可以通过讯号灯的颜色来检查监视器的状态。
讯号灯根据输入信号的不同显示为红色、绿色或
黄色。
B POWER 指示灯
在节电方式下指示灯显示为黄色。
电源打开后，此指示灯显示为琥珀色并持续约 15
秒，然后颜色改变为绿色。指示灯变为绿色后屏
幕中立即显示该图像。
C DC IN 插孔
16.5 V DC 或 12 V DC （仅 LMD-152/172W/）
电源使用附带的电缆提供。
注意
DC 电源由 MEU-WX2 多格式引擎单元提供。
D DISPLAY SIGNAL IN （显示信号输入）
连接器
可输入 DVI 1.0 兼容的 VGA、 XGA (LMD-152/
212) 或 WXGA (LMD-172W/232W) 信号。
注意
在连接电缆前请务必关闭电源。
后面板
A 支架安装位置
安装可选监视器支架 SU-558。
LMD-322W
前面板 / 底面板
A POWER 指示灯
在节电方式下指示灯显示为黄色。
电源打开后，此指示灯显示为琥珀色并持续约 15
秒，然后颜色改变为绿色。指示灯变为绿色后屏
幕中立即显示该图像。
B POWER 开关
按此开关打开 / 关闭监视器的主电源。当打开
时，监视器加电并且 POWER 指示灯变亮。
C AC IN 插座
连接附带的 AC 电源线。
D DISPLAY SIGNAL IN （显示信号输入）
连接器
可输入 DVI 1.0 兼容的 VGA 或 WXGA 信号。
1
2
3
4
1
1
2
3
4
