부품 및 제어부 위치와 기능
KR
6

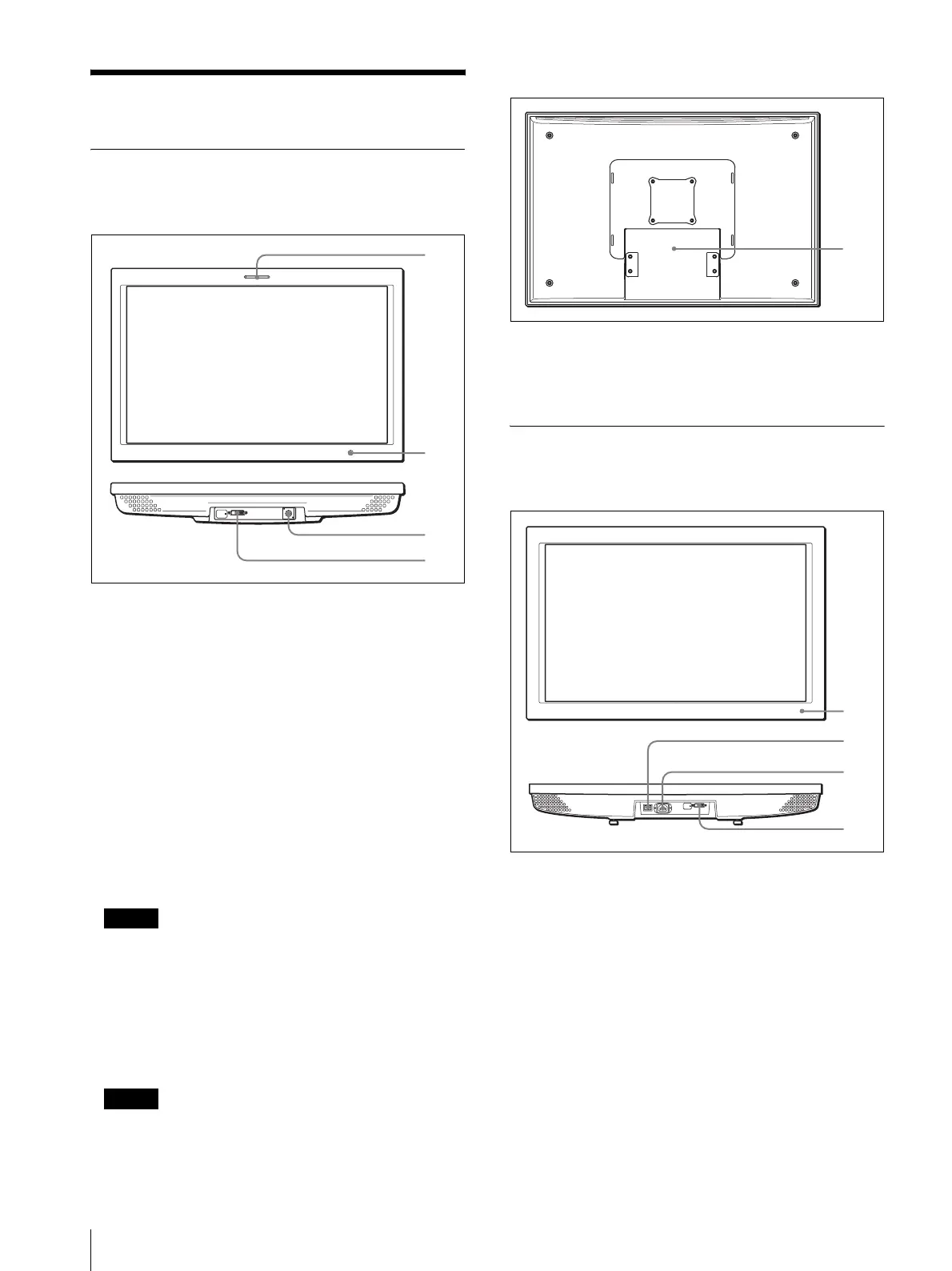

부품 및 제어부 위치와 기능
LMD-152/172W/232W/212
전면/하단 패널
A 탈리 램프
탈리 램프의 색을 통해 모니터의 상태를 확인할 수
있습니다.
탈리 램프는 입력 신호에 따라 빨강, 녹색 또는 노
란색으로 켜집니다.
B POWER 표시등
절전 모드인 경우 표시등이 노란색으로 켜집니다.
전원을 켜면 표시등이 약 15초 동안 호박색으로 켜
졌다가 녹색으로 바뀝니다. 표시등이 녹색으로 바
뀐 직후 화면에 화상이 표시됩니다.
C DC IN 잭
제공된
케이블로 16.5V DC 또는 12V DC(LMD-
152/172W만 해당)를 공급합니다.
참고
DC 전원은 MEU-WX2 다중 포맷 엔진 유니트에서
제공해야 합니다.
D DISPLAY SIGNAL IN 커넥터
DVI 1.0-호환 VGA, XGA(LMD-152/212) 또는
WXGA (LMD-172W/232W) 신호를 입력 받을 수 있
습니다.
참고
케이블을 연결하기 전에 전원을 끄십시오.
후면 패널
A 스탠드 설치 위치
모니터 스탠드(선택 사양) SU-558을 설치하는 위치
입니다.
LMD-322W
전면/하단 패널
A POWER 표시등
절전 모드인 경우 표시등이 노란색으로 켜집니다.
전원을 켜면 표시등이 약 15초 동안 호박색으로 켜
졌다가 녹색으로 바뀝니다. 표시등이 녹색으로 바
뀐 직후 화면에 화상이 표시됩니다.
B POWER 스위치
디스플레이의 메인 전원을 켜거나 끄려면 누르십
시오. 메인 전원을 켜면 모니터에 전원이 공급되고
POWER 표시등이 켜집니다.
C AC IN 소켓
제공된 AC 전원 코드를 연결합니다.
D DISPLAY SIGNAL IN
커넥터
DVI 1.0-호환 VGA 또는 WXGA 신호를 입력 받을
수 있습니다.
1
2
3
4
1
1
2
3
4
