Расположение и функции деталей и элементов управления
34
1) Термины HDMI и HDMI High-Definition Multimedia
Interface, а также логотип HDMI являются товарными
знаками или зарегистрированными товарными
знаками HDMI Licensing LLC в США и других странах.
Примечания
 Используйте кабель HDMI с логотипом High-
Speed (рекомендуется кабель производства Sony).
 Вывод аудиосигнала HDMI осуществляется
только из [CH1] или [CH2].
 Разъем SERVICE ONLY (RJ-45) (для
обслуживания)
 Разъем PARALLEL REMOTE (RJ-45, 8-
контактный)
Образует параллельный переключатель и
обеспечивает внешнее управление монитором.
ОСТОРОЖНО
В целях обеспечения безопасности не подключайте к
этому порту соединительные разъемы
электропроводки периферических устройств,
которые, возможно, имеют чрезмерно высокое
напряжение. Соблюдайте инструкции,
предписанные для порта.

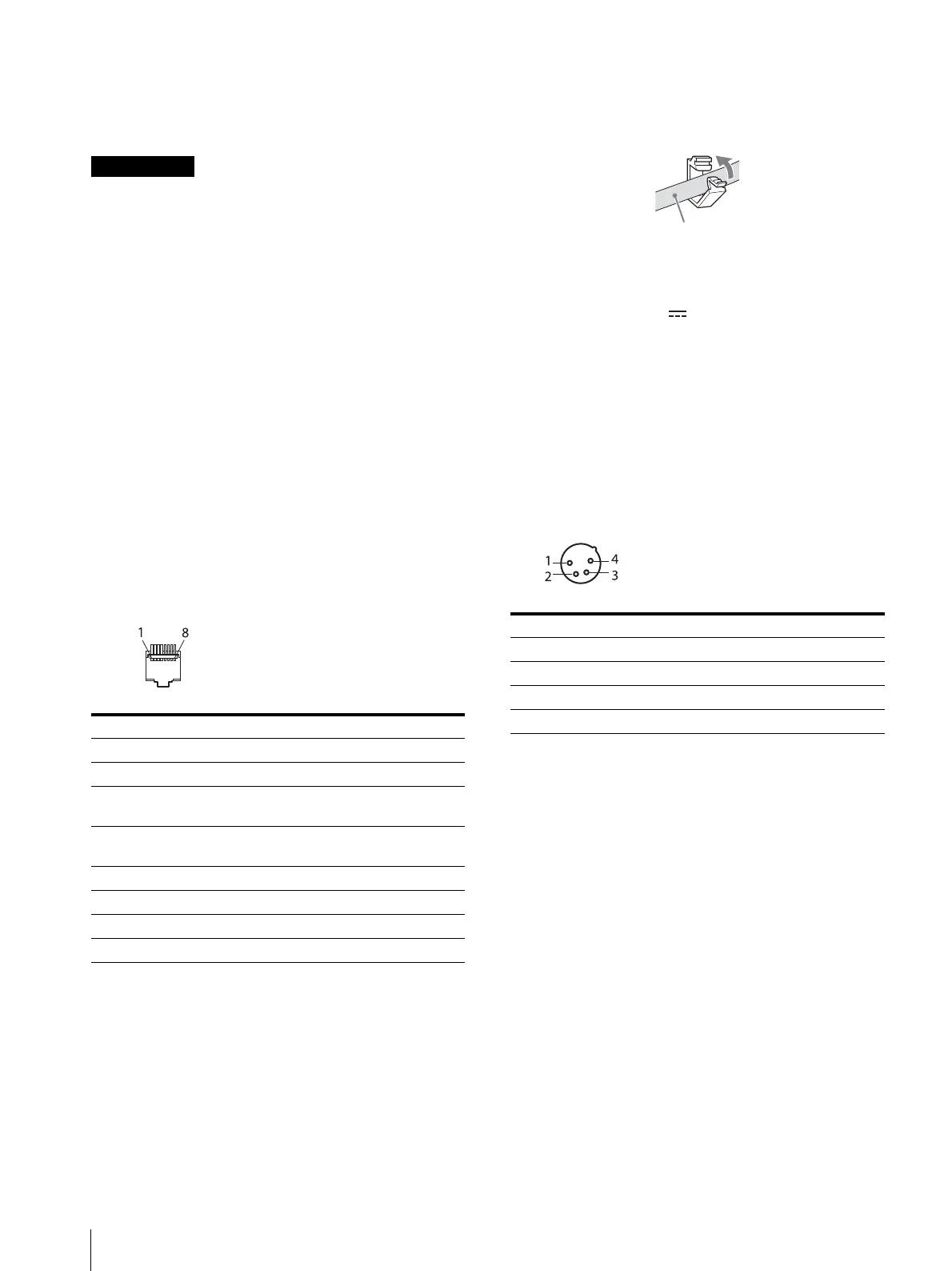

Назначение контактов
Функции можно назначить с помощью меню
[Parallel Remote] (см. стр. 26).
Проводка, необходимая для использования
пульта дистанционного управления
Подсоедините функцию, которую требуется
использовать с помощью пульта дистанционного
управления, к заземляющему контакту (контакт 5).
 Держатель кабеля HDMI
Используется для фиксации кабеля HDMI (Ø7 мм
или менее).
Поверните, чтобы сначала разблокировать
держатель кабеля HDMI, затем извлеките кабель.
 Входной разъем (постоянный ток)
Подсоедините источник питания постоянного тока
к этому разъему для подачи питания на монитор.
Напряжение должно составлять от 12 В до 17 В
постоянного тока.
ОСТОРОЖНО
Подключайте только источник питания указанного
напряжения.
Назначение контактов
 Гнездо AC IN
Подсоедините прилагаемый шнур питания
переменного тока.
Номер контакта Функции
1 Назначенный входной сигнал [SDI1]
2 Назначенный входной сигнал [SDI2]
3 Назначенный входной сигнал
[HDMI]
4 Назначенный входной сигнал
[Composite]
5GND
6 [WFM/ALM/Vector]
7 [Tally Green]
8 [Tally Red]
Номер контакта Функции
1– (GND)
2NC
3NC
4 + (от 12 В до 17 В постоянного тока)
Закрыть
Кабель
