Бөлшектер мен басқару элементтерінің орны мен функциясы
37
сандық бейне сигналдарға арналған кодтау
технологиясын қамтитын көшіруден қорғау
технологиясына қолдау көрсетеді.
1) HDMI жəне HDMI High-Definition Multimedia
Interface, HDMI логотипі - Америка Құрама Штаттары
мен басқа елдердегі HDMI Licensing LLC сауда
белгілері немесе тіркелген сауда белгілері.
Жоғары жылдамдықты білдіретін логотипі (Sony
ұсынған өнімі) бар HDMI кабелін пайдаланыңыз.
HDMI аудио сигналдары тек [CH1] немесе [CH2]
ұяларынан шығады.
SERVICE ONLY коннекторы (RJ-45)
(қызмет көрсету үшін)
PARALLEL REMOTE коннекторы (RJ-45, 8
істікті)
Параллель қосқыш жасайды жəне мониторды
сырттан басқарады.
Қауіпсіздік үшін коннекторды портқа артық кернеу
салмағын түсіретін қосымша құрылғының кабелін
жалғамаңыз. Порттың нұсқаулығын қараңыз.

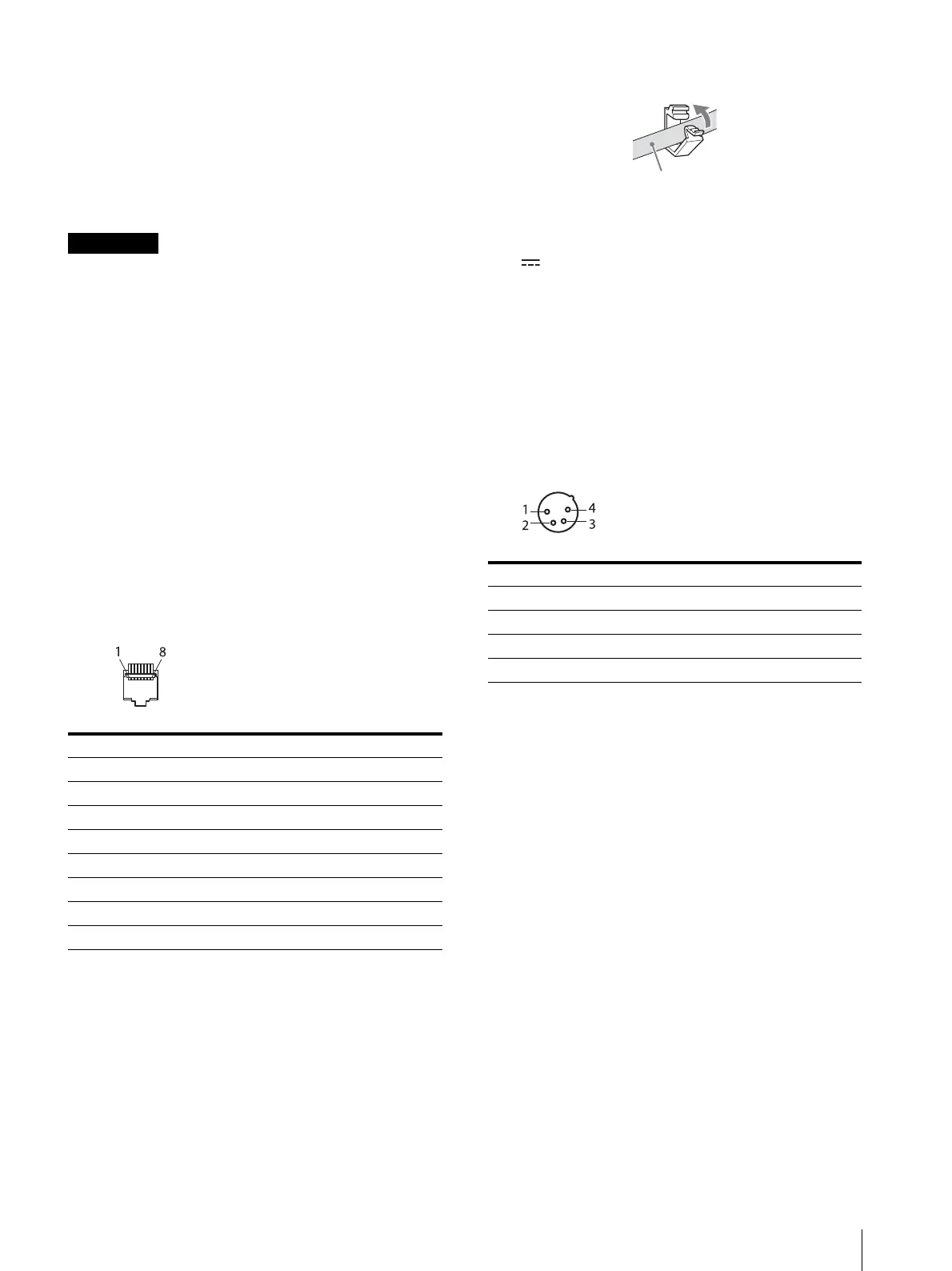

Істіктердің орналасуы
[Parallel Remote] мəзірі арқылы функцияларды
белгілеуге болады (26-бетті қараңыз).
Қашықтан басқару құралын пайдалану үшін
жалғау қажет етіледі
Қашықтан басқару құралымен пайдаланғыңыз
келген функцияны жерге жалғаңыз (5-істік).
HDMI кабель ұстауышы
HDMI кабелін қауіпсіз ұстайды (Ø7 не одан кем).
Алдымен HDMI кабель ұст
ауышын бос
ату үшін
бұраңыз да, оны шешіп алыңыз.
(DC) кіріс коннекторы
Мониторды қуатпен қамтамасыз ету үшін тұрақты
ток көзін осы коннекторға қосыңыз.
Ол 12 В – 17 В тұрақты ток кернеуінде жұмыс
істейді.
Көрсетілген кернеудегі қуат көзіне жалғауды
ұмытпаңыз.
Істіктердің орналасуы
AC IN ұясы
Жинақтағы айнымалы ток қуат сымын жалғаңыз.
Істік нөмірі Функциялар
1 [SDI1] кіріс сигналын белгілеу
2 [SDI2] кіріс сигналын белгілеу
3 [HDMI] кіріс сигналын белгілеу
4 [Composite] кіріс сигналын белгілеу
5 GND
6 [WFM/ALM/Vector]
7 [Tally Green]
8 [Tally Red]
Істік нөмірі Функциялар
1 – (GND)
2NC
3NC
4+ (12 В – 17 В тұрақты ток)
