各部の名称と働き
14

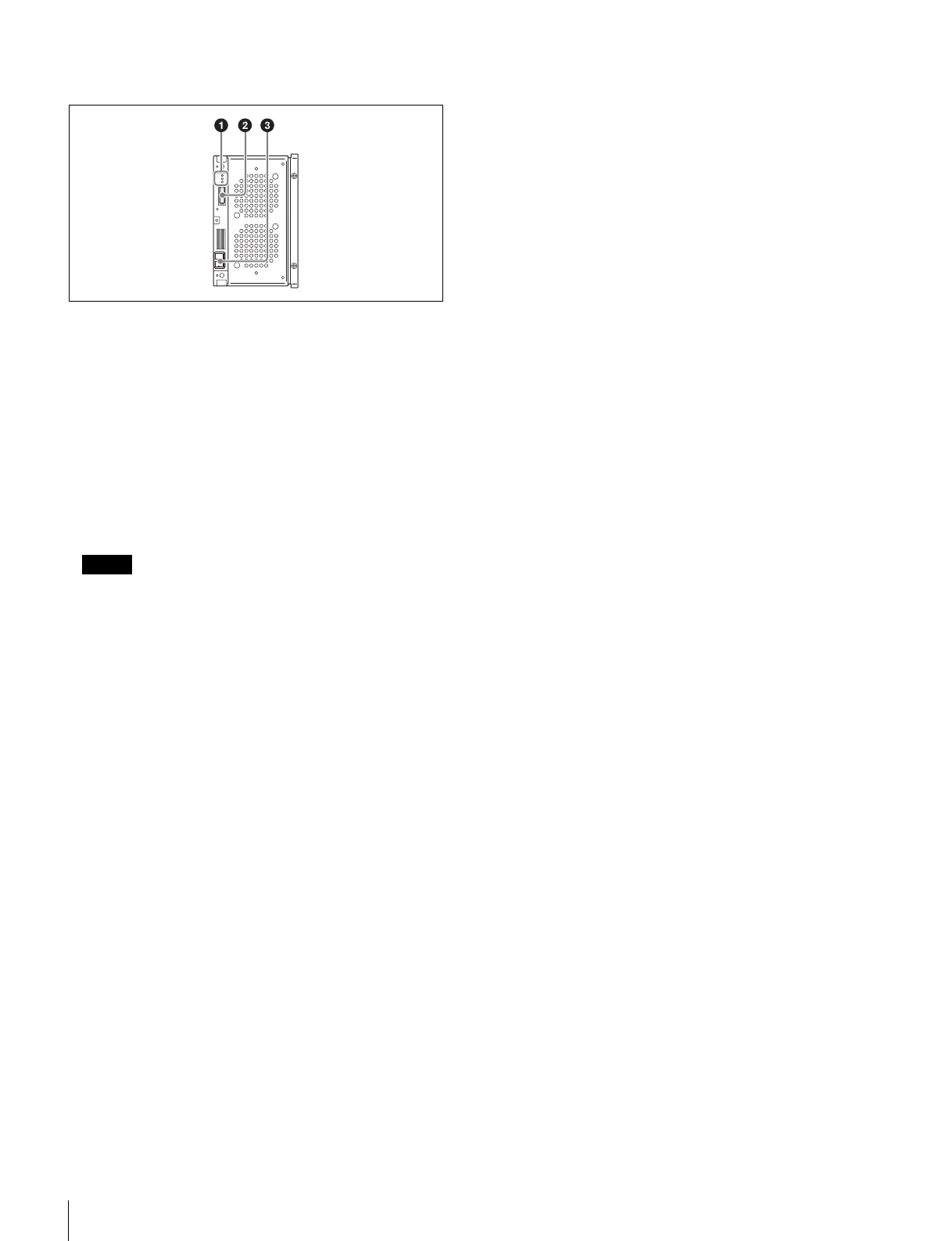

背面パネル（ODS-D77F）
a ドライブユニットインジケーター
ドライブユニットの状態を示します。上から次の 3 つのイ
ンジケーターがあります。
• POWER インジケーター
緑点灯：電源が供給されている
• LINK インジケーター
遅い青点滅（1 秒ごと）：FC ケーブルを接続していない
青点灯：FC ケーブルを接続している
速い青点滅（0.25 秒ごと）：FC ケーブルを接続していて、
コマンドを受信している
• このインジケーターは、FC ケーブルが物理的に正しく
接続されると、青点灯します。コンピューターからド
ライブユニットを制御できない状態であっても、FC
ケーブルが接続されていれば、青点灯します。
• FC ケーブルを接続しなくても、電源投入後のドライブ
ユニットの初期化中は、青点灯します。初期化が完了
すると、遅い青点滅に移行します。
• STATUS インジケーター
緑点灯：ドライブユニットの交換が可能（オフライン、
ドライブ電源オフ）
赤点灯：
• アラームあり（アラームコード 00-000 以外）
• ライブラリとドライブユニットが正常に通信できて
いない
• ライブラリの電源ファン異常により、ドライブユ
ニットの電源が強制的に切られた（POWER インジ
ケーターも消灯する）
遅い緑点滅（1 秒ごと）：イニシャライズ実行中
速い緑点滅（0.25 秒ごと）：ファームウェア更新中
消灯：正常
b ODSCONTROL 端子（ADI/ 電源）
ODS-L30M 側の、ドライブユニットと同じ番号の DRIVE
端子と接続して、ドライブユニットへの電源供給と ADI に
よる制御を行います。
c FC（ファイバーチャネル）端子
ファイバーチャネルスイッチを介して、サーバーや外部ス
トレージに接続します。
推奨 FC ケーブルは以下のとおりです。
マルチモード 50 ミクロン・ファイバー（LC-LC コネク
ター付き）
または
マルチモード 62.5 ミクロン・ファイバー（LC-LC コネク
ター付き）
ご注意
