Nom et fonction des pièces
q Serre-câble
ODS-L100E
Panneau avant
Il est identique au panneau avant du ODS-L60E (voir page
79).

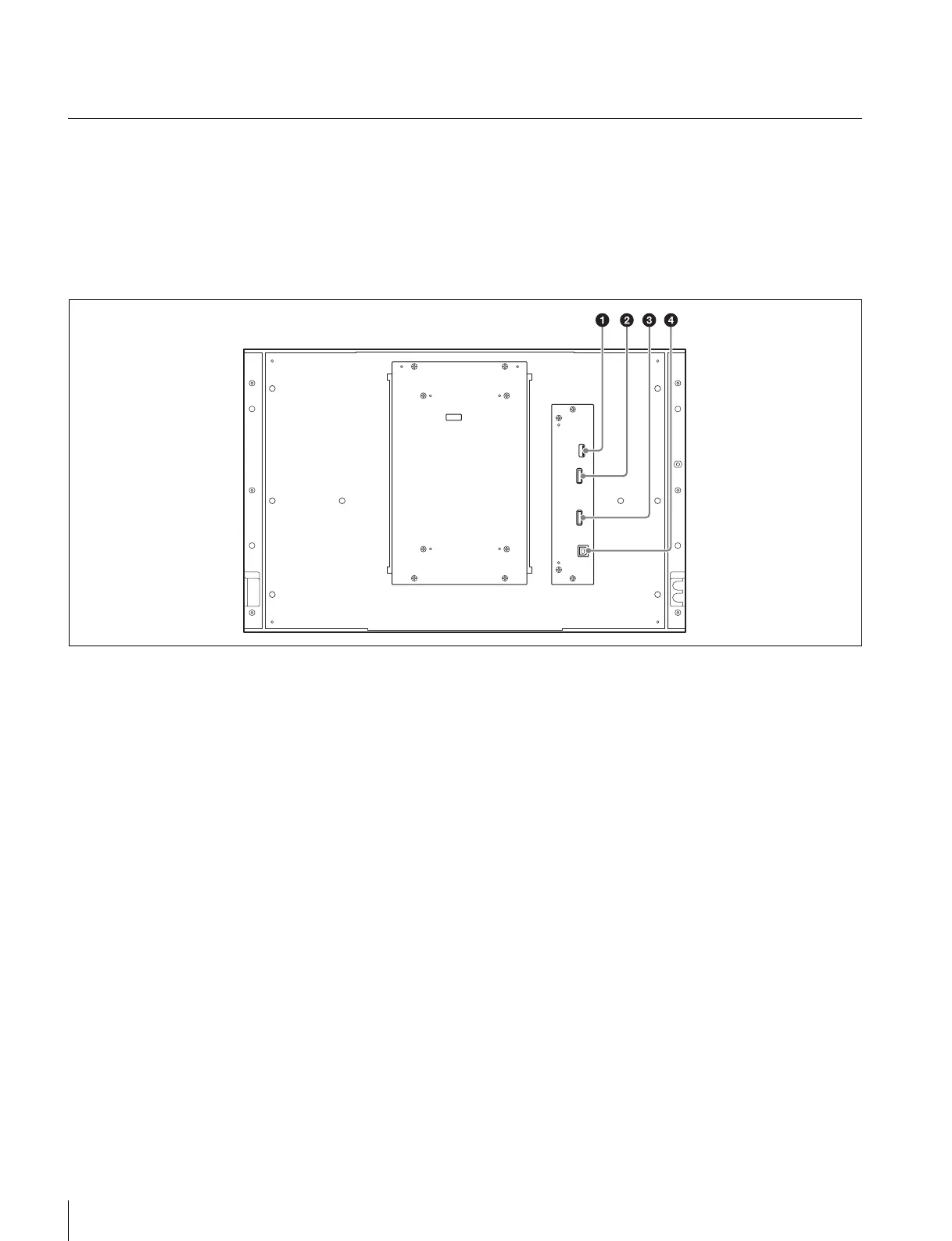

Panneau arrière
a Connecteur OUT 1 (interconnexion d’appareil)
Connectez-vous au connecteur IN 1 de l’unité principale
(ODS-L30M) ou une autre unité d’extension (ODS-L60E/
L100E) à l’aide du câble 1 d’interconnexion de l’appareil
(fourni avec l’unité d’extension).
b Connecteur OUT 2 (interconnexion d’appareil)
Connectez-vous au connecteur IN 2 de l’unité principale
(ODS-L30M) ou une autre unité d’extension (ODS-L60E/
L100E) à l’aide du câble 2 d’interconnexion de l’appareil
(fourni avec l’unité d’extension).
c Connecteur IN 2 (interconnexion d’appareil)
Connectez-vous au connecteur OUT 2 de l’unité principale
(ODS-L30M) ou une autre unité d’extension (ODS-L60E/
L100E) à l’aide du câble 2 d’interconnexion de l’appareil
(fourni avec l’unité d’extension).
d Connecteur IN 1 (interconnexion d’appareil)
Connectez-vous au connecteur OUT 1 de l’unité principale
(ODS-L30M) ou une autre unité d’extension (ODS-L60E/
L100E) à l’aide du câble 1 d’interconnexion de l’appareil
(fourni avec l’unité d’extension).
