各部の名称と働き
18
ODS-L100E
前面パネル
ODS-L60E の前面パネル（15 ページ）と同じです。

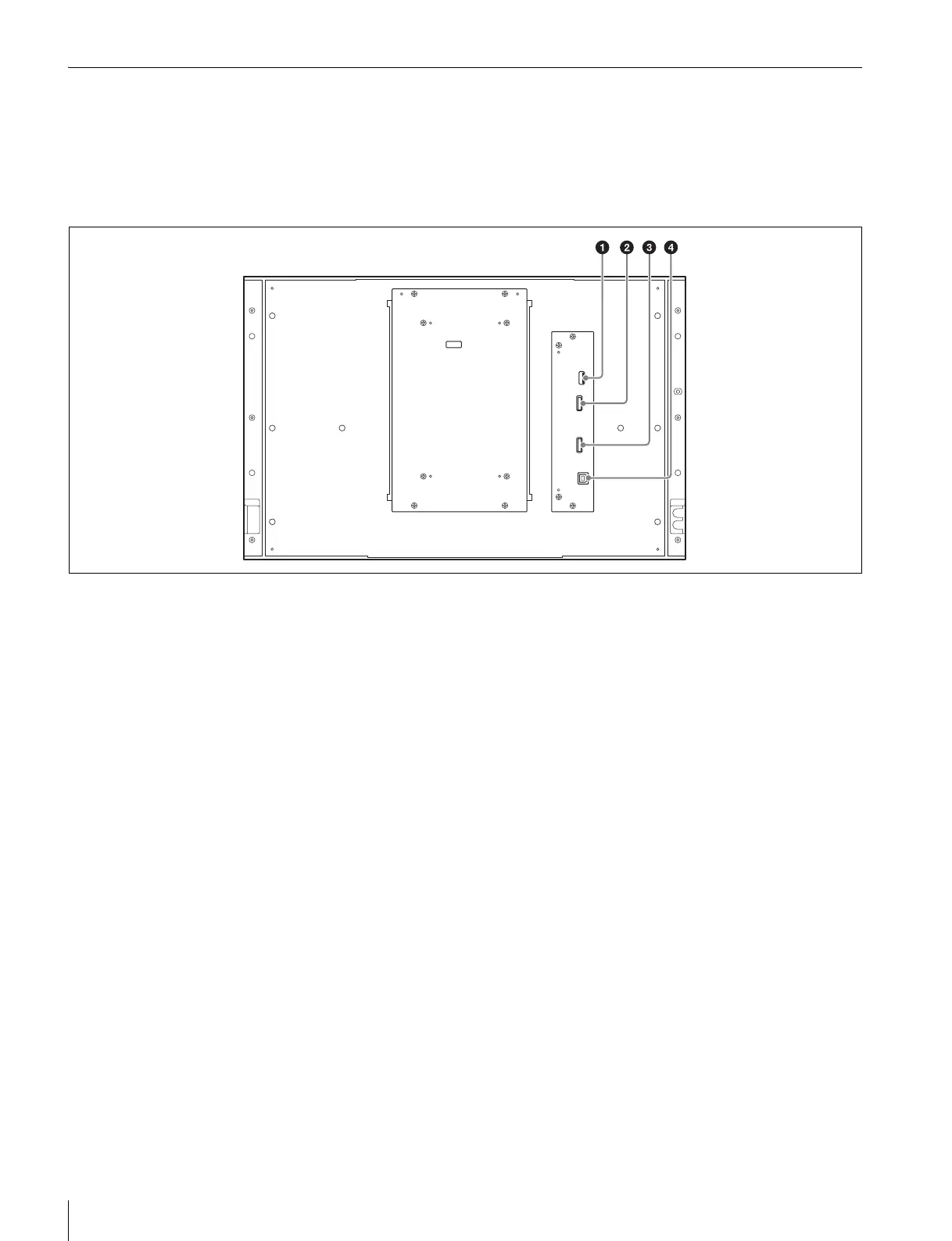

背面パネル
a OUT1（ユニット間接続）端子
マスターユニット（ODS-L30M）または拡張ユニット
（ODS-L60E/L100E）の IN1 端子と、ユニット間接続ケー
ブル 1（拡張ユニットに付属）で接続します。
b OUT2（ユニット間接続）端子
マスターユニット（ODS-L30M）または拡張ユニット
（ODS-L60E/L100E）の IN2 端子と、ユニット間接続ケー
ブル 2（拡張ユニットに付属）で接続します。
c IN2（ユニット間接続）端子
マスターユニット（ODS-L30M）または拡張ユニット
（ODS-L60E/L100E）の OUT2 端子と、ユニット間接続
ケーブル 2（拡張ユニットに付属）で接続します。
d IN1（ユニット間接続）端子
マスターユニット（ODS-L30M）または拡張ユニット
（ODS-L60E/L100E）の OUT1 端子と、ユニット間接続
ケーブル 1（拡張ユニットに付属）で接続します。
