– 79 –
not supplied
not supplied
#8
M701
M702
151
152
153
Ref. No. Part No. Description Remark
Ref. No. Part No. Description Remark
! 151 8-848-376-11 OPTICAL PICK-UP KSS-213B/S-RP
152 2-627-003-02 GEAR (B) (RP)
153 2-626-908-01 SHAFT, SLED
M701 X-2625-770-1 CHASSIS ASSY (MB) (RP), MOTOR (SPINDLE)
M702 X-2625-769-1 GEAR ASSY (MB), MOTOR (SLED)
The components identified by
mark ! or dotted line with
mark ! are critical for safety.
Replace only with part number
specified.
Les composants identifiés par une
marque ! sont critiques pour la
sécurité.
Ne les remplacer que par une pièce
portant le neméro spécifié.

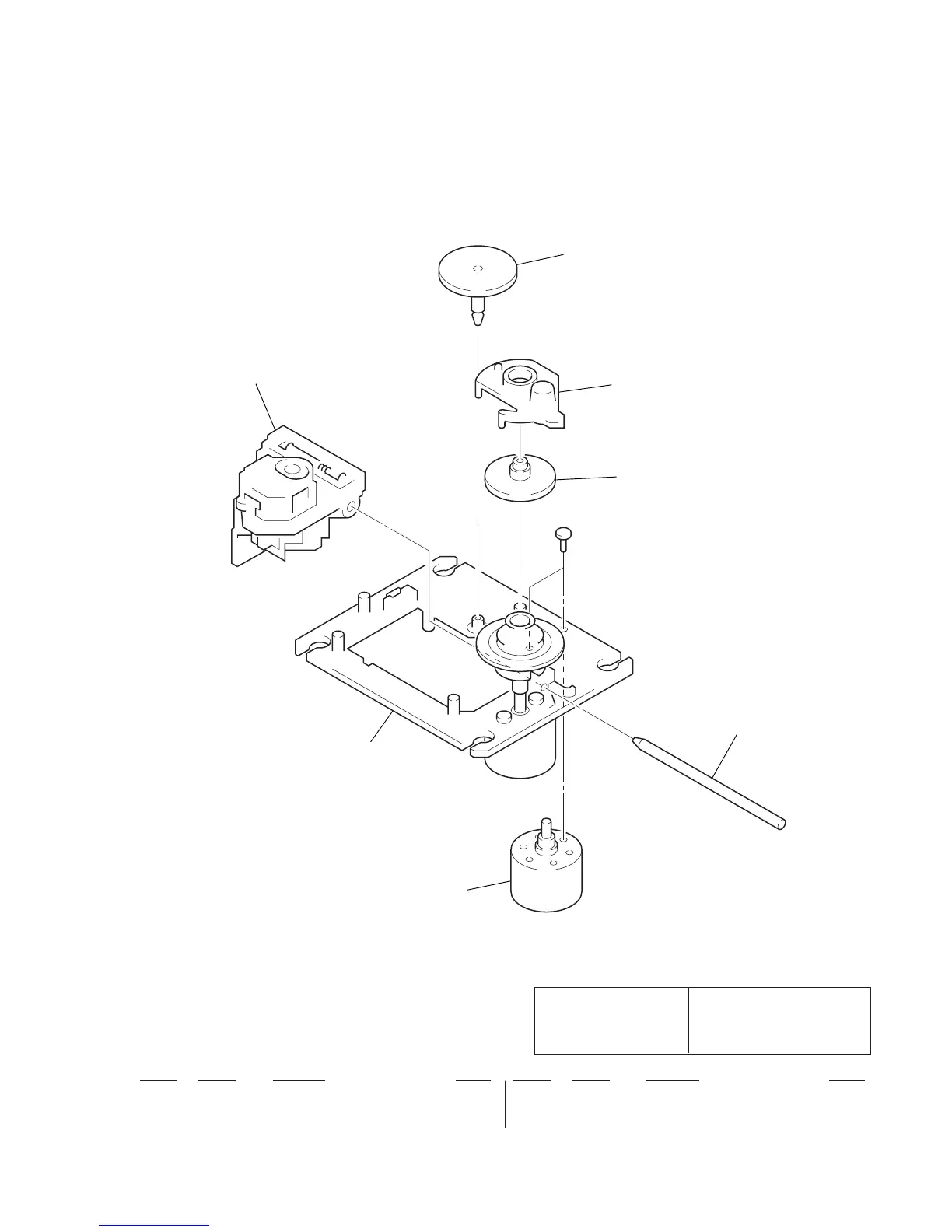

(4) OPTICAL PICK-UP SECTION
(KSM-213CAN/C2NP)
