Description générale
Emplacement et fonction des pièces
FR
8

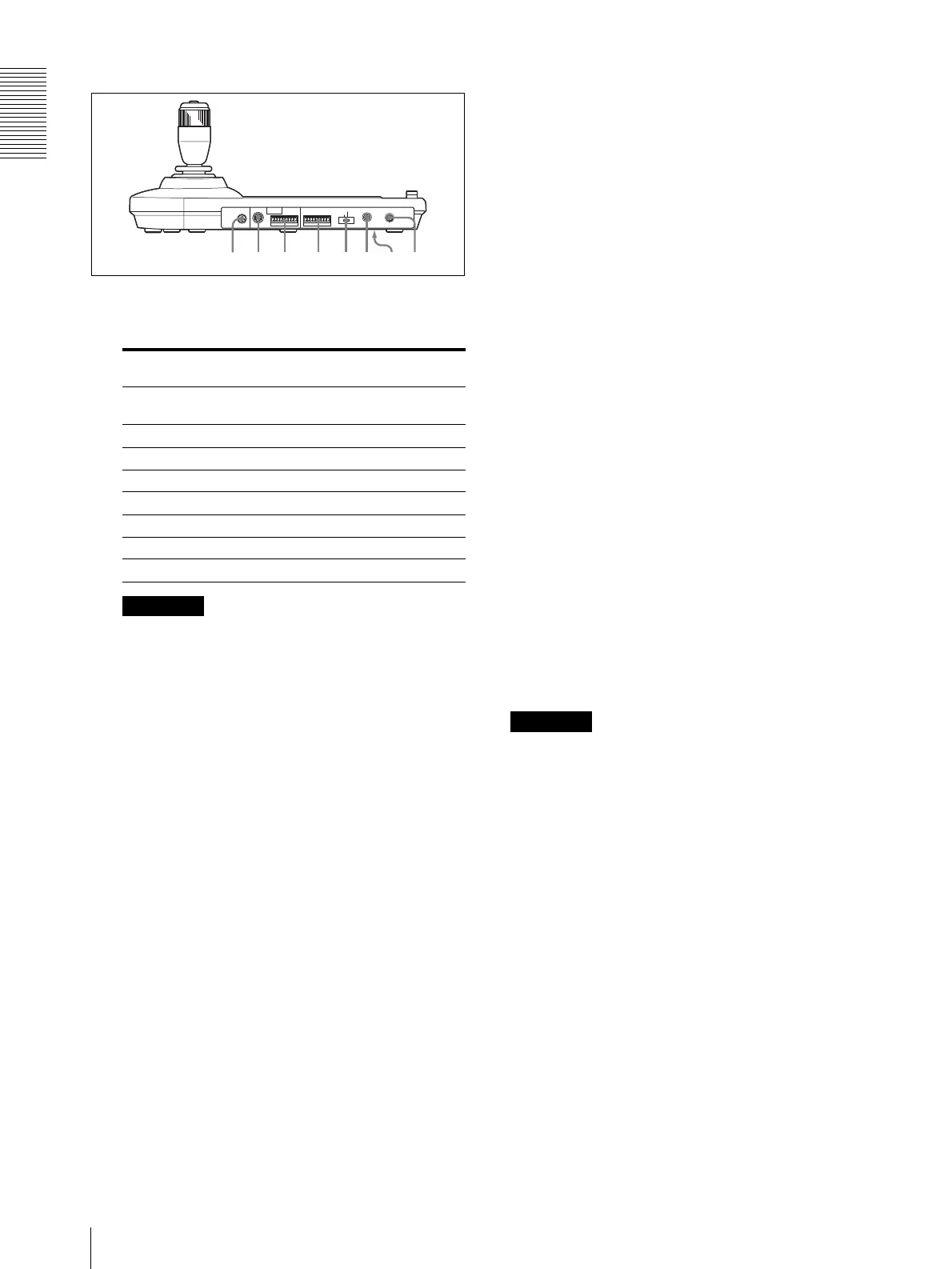

Face arrière/inférieure
U Sélecteur MODE
Sélectionnez la position correspondant à la caméra
compatible VISCA à connecter.
Remarques
• Utilisez une position 1 à 7 lorsque toutes les
caméras connectées sont de même modèle. Dans
d’autres cas, utilisez la position 0.
• Utilisez la position 5 pour la SNC-RZ30N/
RZ30P.
V Connecteur VISCA RS-232C
Raccordez ce connecteur au connecteur VISCA
RS-232C IN de la caméra ou du module multiplex
optique.
W Connecteur VISCA RS-422
Raccordez ce connecteur au connecteur VISCA
RS-422 de la caméra ou du module multiplex
optique.
Une fiche de connexion RS-422 a été montée en
usine.
X Connecteur TALLY/CONTACT
Ce connecteur est utilisé pour l’entrée du signal du
témoin de signalisation ou la sortie du signal de
contact.
Sélectionnez la fonction du connecteur à l’aide du
sélecteur TALLY/CONTACT.
Une fiche de connexion RS-422 a été montée en
usine.
Y Sélecteur TALLY/CONTACT
Ce sélecteur permet de sélectionner la fonction du
connecteur TALLY/CONTACT.
TALLY : La touche CAMERA de la caméra
sélectionnée avec le sélecteur vidéo connecté
s’allume en bleu et le témoin de signalisation de
cette caméra s’allume.
CONTACT : La sortie de contact correspondant à
l’adresse de la caméra sélectionnée avec ce pupitre
est court-circuitée contre le sélecteur vidéo
connecté.
CONTACT (TALLY) : La sortie de contact
correspondant à l’adresse de caméra sélectionnée
avec ce pupitre est court-circuitée contre le
sélecteur vidéo connecté et le témoin de
signalisation de la caméra sélectionnée s’allume.
wh Connecteur DC IN 12V
Permet de brancher l’adaptateur secteur fourni.
wj Commutateurs DIP (face inférieure)
Commutateur 1 (Sélecteur RS-232C/RS-422)
Placez-le sur ON pour RS-422 ou sur OFF pour RS-
232C.
Commutateur 2 (Sélecteur de vitesse de
transmission)
Placez-le sur ON pour 38 400 bit/s ou sur OFF pour
9 600 bit/s.
Commutateur 3 (Sélecteur de fonction du
bouton BRIGHT)
Placez-le sur ON pour les réglages IRIS et GAIN
ou sur OFF pour le réglage IRIS seulement.
wk Interrupteur ON/OFF
Appuyez sur cet interrupteur pour mettre le pupitre
sous/hors tension.
Remarque
Positionnez les commutateurs avant de mettre ce pupitre
sous tension. Le changement de position ne serait
autrement pas pris en compte.
Position du
sélecteur
Mode de caméra
0 Automatiquement sélectionné (par
défaut)
1 BRC-300/300P
2 EVI-D70/D70P
3 EVI-D100/D100P
4 EVI-D30/D30P
5SNC-RZ30N/RZ30P
6 BRC-H700
7 BRC-Z700
MODE
VISCA
1919
RS-422 ON/OFF TALLY/CONTACT RS-232C
CONTACT(TALLY)
!
TALLY
CONTACT DC IN 12V
w
s
w
d
w
f
w
g
w
h
w
j
w
k
w
a
