Conexiones y operaciones
Conexiones
ES
10
Conexiones y operaciones
Conexiones
Esta sección se centra en los ejemplos de conexión para
la cámara BRC-300/300P. Para las conexiones con otras
cámaras, consulte el manual instrucciones que se
suministran con la cámara que vaya a conectar.

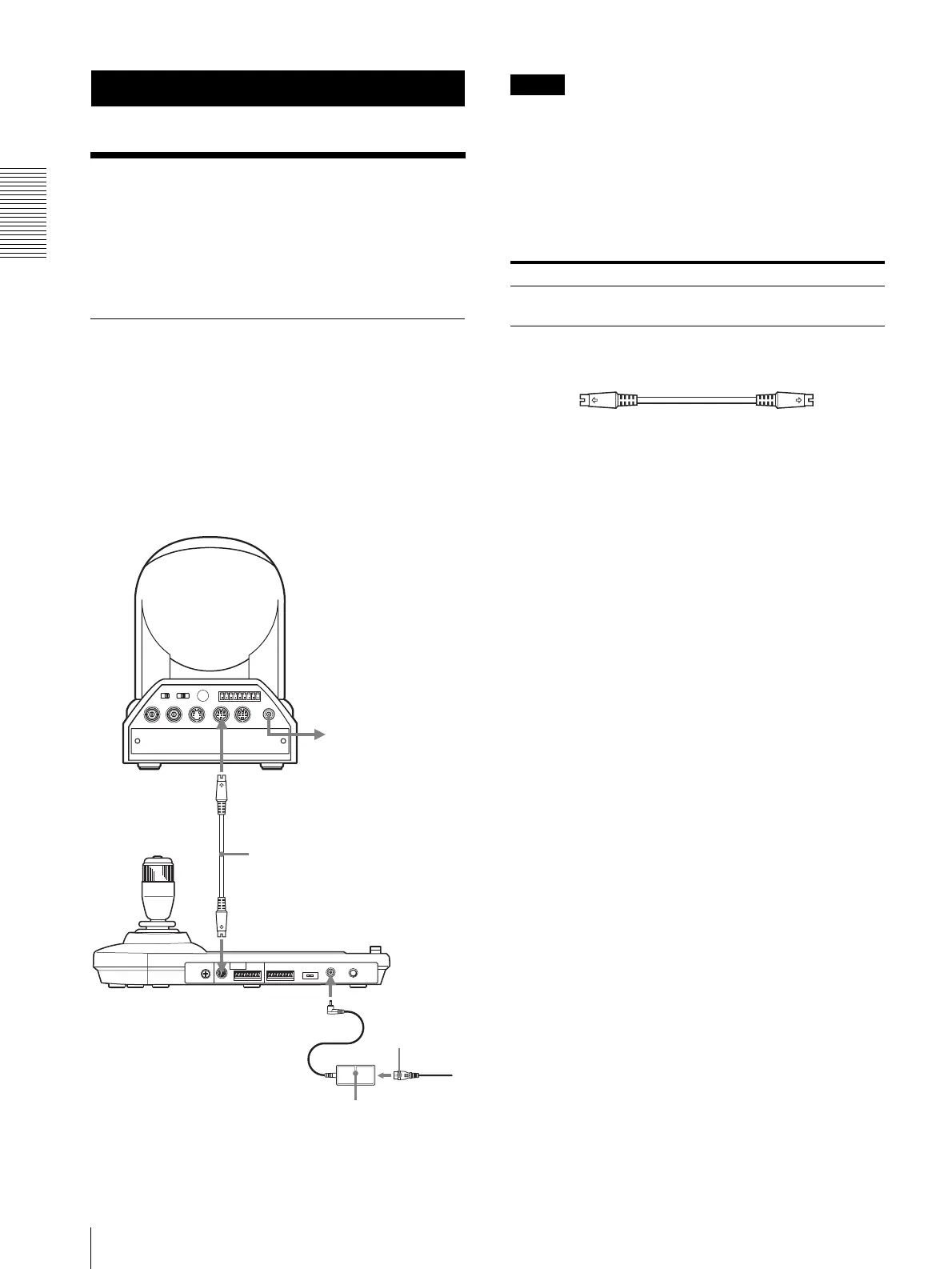

Conexión de una cámara equipada
con conector VISCA RS-232C
1
Conecte esta unidad a la cámara utilizando el cable
de conector RS-232C suministrado con esta unidad.
2
Conecte esta unidad a una toma de CA utilizando el
adaptador de CA y el cable de alimentación de CA
suministrados.
Nota
Cuando utilice los conectores VISCA RS-232C,
compruebe que el interruptor DIP de la parte inferior de
esta unidad (página 8) esté ajustado a RS-232C.
Cables de conexión
Utilice los siguientes cables de conexión para conectar
dispositivos a este sistema.
Cable RS-232C
EXT SYNC IN
IR SELECT
75
1 2 3
OFF ON
IN VISCA RS-232C OUT
!
VISCA RS-422
1 2 3 4 5 6 7 8 9
DC IN
12V
R
VIDEO S VIDEO
Cable RS-232C (suministrado)
(SONY: 1-590-879-3X)
VISCA RS-232C IN
a toma de CA
VISCA RS-232C
DC IN 12V
Cable de
alimentación de
CA
(suministrado)
a toma de CA
Adaptador de alimentación de CA
MPA-AC1 (suministrado)
Cámara BRC-300/300P
Cable N.° de parte Número
Cable RS-232C
(3 m (10 pies))
1-590-879-3X 1
