Anschluss der Optischen
Multiplexeinheit BRU-300/300P

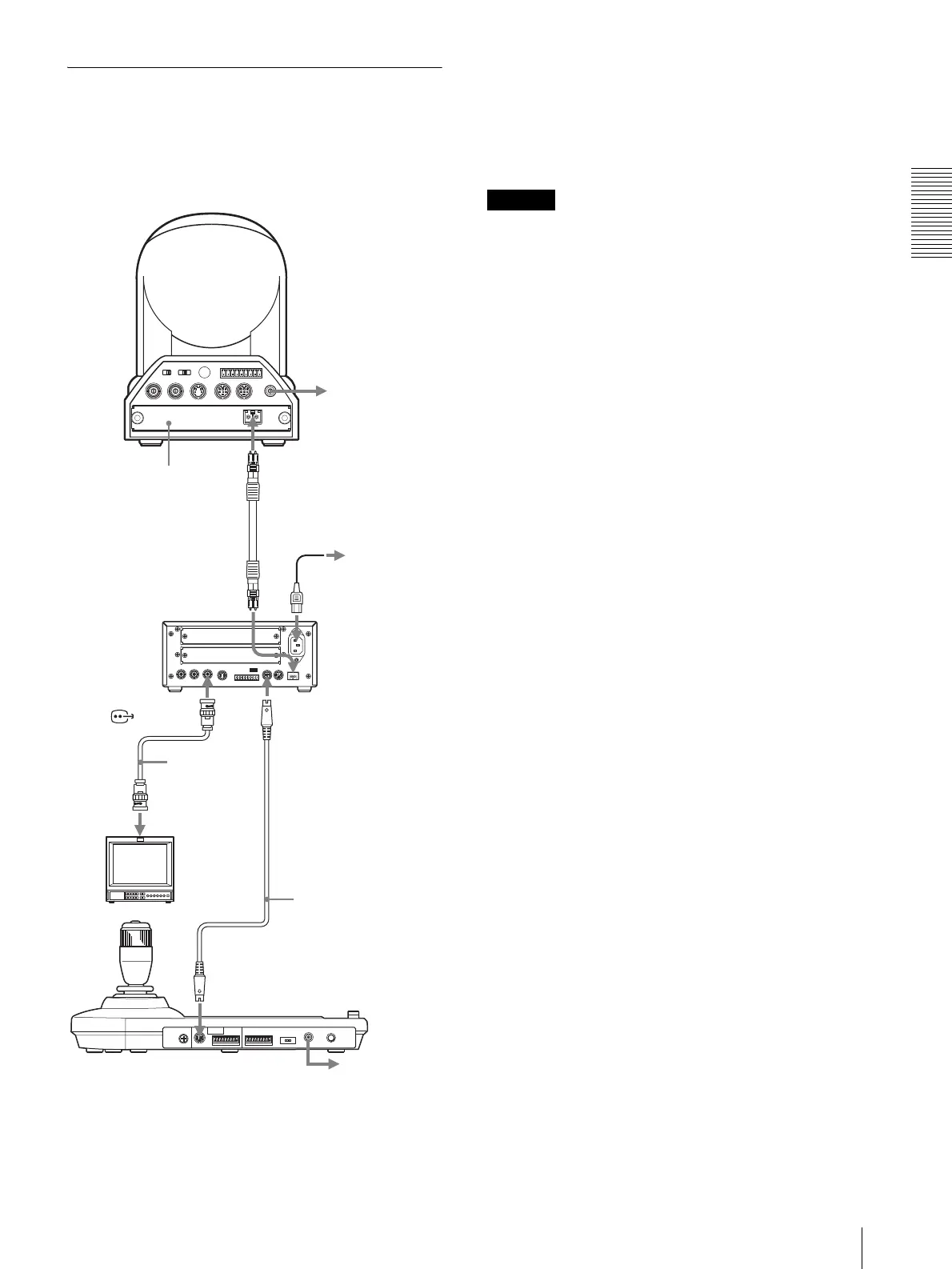

Die Kamera kann über die Optische Multiplexeinheit
BRU-300/300P (nicht mitgeliefert) mit diesem Gerät
gesteuert werden.
Im Falle der Kamera BRC-H700 oder BRC-Z700
können Sie die Optische Multiplexeinheit BRU-H700
benutzen, um die Kamera mit dieser Einheit zu steuern.
Einzelheiten zum Anschluss entnehmen Sie bitte der
Bedienungsanleitung der Kamera BRC-H700 oder
BRC-Z700.
Hinweis
Wenn Sie die VISCA RS-232C- oder die VISCA RS-
422-Buchsen verwenden wollen, vergewissern Sie sich,
dass der Schalter VISCA FUNCTION an der Rückseite
der Optischen Multiplexeinheit und der DIP-Schalter an
der Unterseite dieses Geräts (Seite 8) korrekt auf RS-
232C bzw. RS-422 eingestellt sind.
EXT SYNC IN
IR SELECT
75
1 2 3
OFF ON
IN VISCA RS-232C OUT
!
VISCA RS-422
1 2 3 4 5 6 7 8 9
DC IN
12V
R
VIDEO S VIDEO
an eine
Netzsteckdose
Netzkabel (mit
BRU-300/300P
geliefert)
Lichtleiterkabel
CCFC-M100
VISCA RS-232C IN
an eine
Netzsteckdose
Optische
Multiplexeinheit
BRU-300/300P
T VIDEO
(oder S VIDEO)
75-Ohm-
Koaxialkabel
(oder S-Video-
Kabel)
Videomonitor usw.
RS-232C-Kabel
(mitgeliefert)*
(SONY: 1-590-879-3X)
VISCA RS-232C
an eine
Netzsteckdose
* Bei Verwendung der VISCA RS-422-Buchsen ist auch die
VISCA RS-422-Verbindung verfügbar.
CAMERA
Kamera BRC-300/300P
Optische Multiplexkarte
BRBK-303
