Descripción general
Ubicación y función de componentes
ES
8

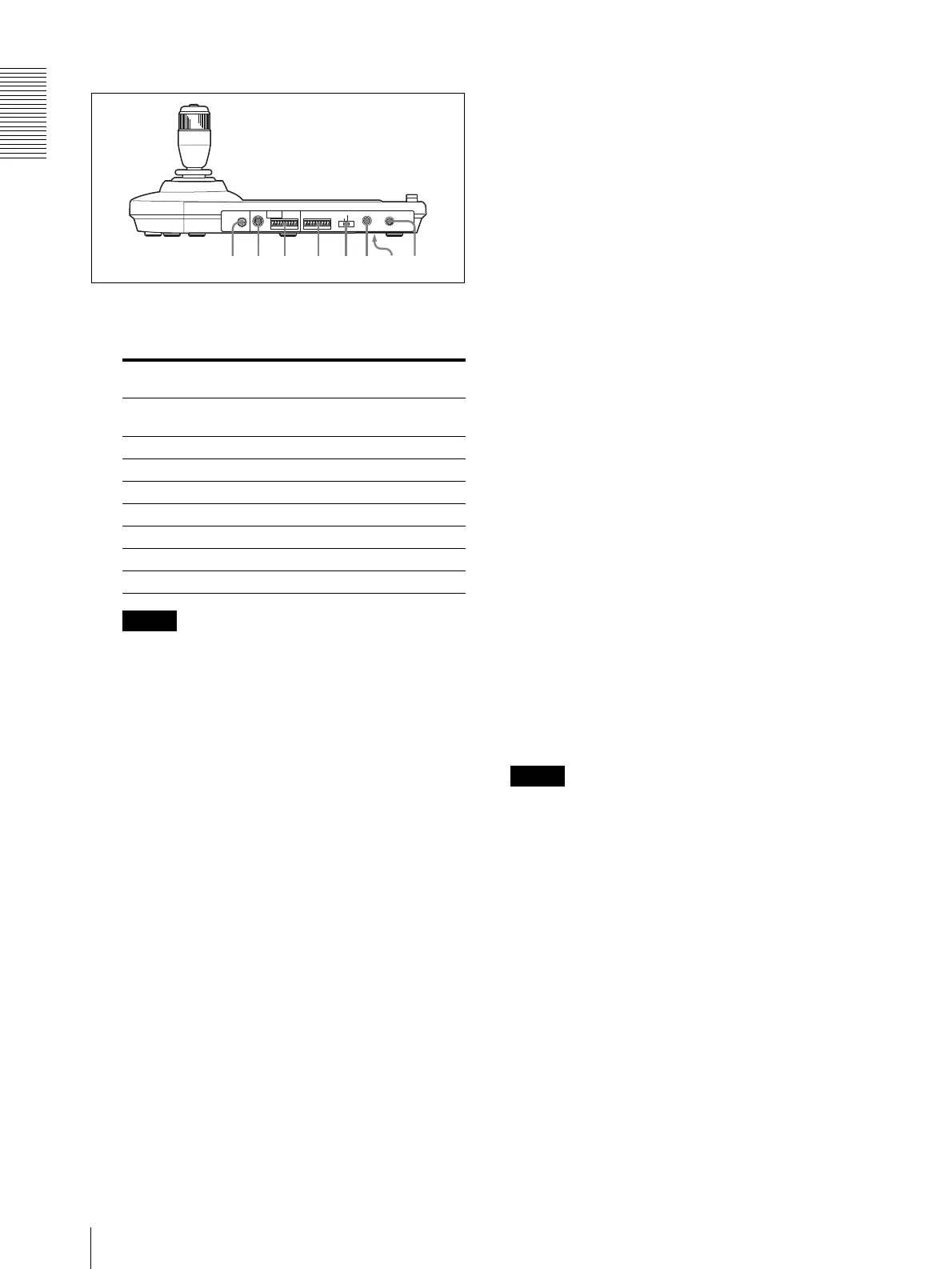

Parte trasera/Parte inferior
U Selector MODE
Seleccione la posición correspondiente a la cámara
controlable por VISCA que se va a conectar.
Notas
• Utilice la posición 1 a 7 cuando todas cámaras
conectadas sean del mismo modelo. En los demás
casos, use la posición 0.
• Asegúrese de utilizar la posición 5 para la SNC-
RZ30N/RZ30P.
V Conector VISCA RS-232C
Se conecta al conector VISCA RS-232C IN de la
cámara o a la unidad de multiplexación óptica.
W Conector VISCA RS-422
Se conecta al conector VISCA RS-422 de la cámara
o a la unidad de multiplexación óptica.
La instalación de fábrica incluye una clavija de
conector RS-422.
X Conector TALLY/CONTACT
Este conector se utiliza para la entrada de la luz
indicadora o la salida de contacto.
Seleccione la función del conector mediante el
selector TALLY/CONTACT.
La instalación de fábrica incluye una clavija de
conector RS-422.
Y Selector TALLY/CONTACT
Seleccione la función del conector TALLY/
CONTACT.
TALLY: El botón CAMERA de la cámara
seleccionada con el conmutador conectado se
ilumina en azul, y se enciende la luz indicadora de
esta cámara.
CONTACT: La salida de contacto correspondiente
a la dirección de la cámara seleccionada con esta
unidad está cortocircuitada con el conmutador
conectado.
CONTACT (TALLY): La salida de contacto
correspondiente a la dirección de la cámara
seleccionada con esta unidad se cortocircuita con el
conmutador conectado, y la luz indicadora de la
cámara seleccionada se enciende.
wh Conector DC IN 12V
Conecte el adaptador de alimentación de CA
suministrado.
wj Interruptores DIP (parte inferior)
Interruptor 1 (Selector RS-232C/RS-422)
Ajústese en ON para RS-422, o en OFF para RS-
232C.
Interruptor 2 (Selector de velocidad de
transferencia de comunicación)
Ajústese en ON para 38.400 bps, o en OFF para
9.600 bps.
Interruptor 3 (Selector de función del control
BRIGHT)
Ajústese en ON para los ajustes de IRIS y GAIN, o
en OFF para ajustar solamente IRIS.
wk Interruptor ON/OFF
Pulse este interruptor para encender/apagar esta
unidad.
Nota
Ajuste los interruptores antes de conectar la
alimentación de esta unidad. De lo contrario, el ajuste no
será efectivo.
Posición del
conmutador
Modo cámara
0 Seleccionado automáticamente
(por omisión)
1 BRC-300/300P
2 EVI-D70/D70P
3 EVI-D100/D100P
4 EVI-D30/D30P
5SNC-RZ30N/RZ30P
6 BRC-H700
7 BRC-Z700
MODE
VISCA
1919
RS-422 ON/OFF TALLY/CONTACT RS-232C
CONTACT(TALLY)
!
TALLY
CONTACT DC IN 12V
w
s
w
d
w
f
w
g
w
h
w
j
w
k
w
a
