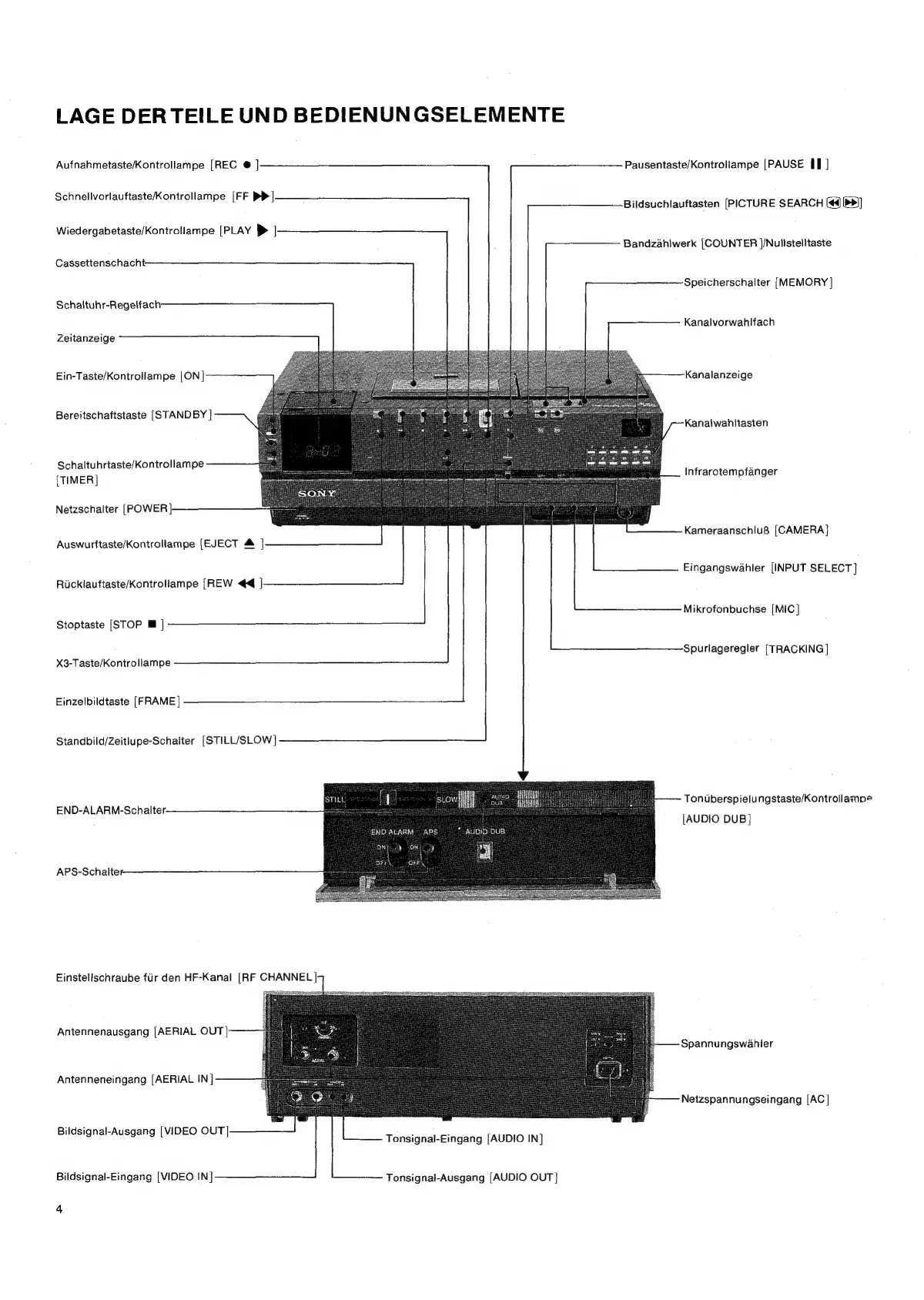

LAGE DER TEILE UND BEDIENUNGSELEMENTE
Aufnahmetaste/Kontrollampe [REC @ ] Pausentaste/Kontroliampe [PAUSE If ]
Schnellvorlauftaste/Kontrollampe
[FF
PP]
Bildsuchlauftasten
[PICTURE
SEARCH
@65)]
Wiedergabetaste/Kontrollampe [PLAY > |
Bandzahlwerk [COUNTER ]/Nullstelltaste
Cassettenschacht
Speicherschalter [MEMORY ]
Schaltuhr-Regelfach
Kanalvorwahlfach
Zeitanzeige
Ein-Taste/Kontrollampe [ON] Kanalanzeige
Bereitschaftstaste
[STANDBY
]
K
analwahiiasten
Schaltuhrtaste/Kontrollampe
[TIMER]
Infrarotempfanger
Netzschalter [POWER }
Kameraanschlu& [CAMERA}
Auswurftaste/Kontrollampe (EJECT & |
Eingangswahler [INPUT SELECT]
Ruckiauftaste/Kontroliampe [REW #4 ]
Mikrofonbuchse [MiC]
Stoptaste [STOP @ |
Spurlageregler {TRACKING ]
X3-Taste/Kontrollampe
Einzelbildtaste [FRAME]
Standbild/Zeitlupe-Schalter [STILL/SLOW]
Tonuberspielungstaste/Kontrollampe
[AUDIO DUB]
END-ALARM-Schalter-
Einstelischraube flir den HF-Kanal [RF CHANNEL]
Antennenausgang [AERIAL OUT]
Spannungswahler
Antenneneingang [AERIAL IN]
Netzspannungseingang [AC]
Bildsignal-Ausgang [VIDEO OUT] Tonsignal-Eingang [AUDIO IN]
Bildsignal-Eingang [VIDEO IN] Tonsignal-Ausgang [AUDIO OUT}
4
