Sony STR-DA50ES - Page 114

6
NL
Aansluiten van de apparatuur
Audio-aansluitingen
Verbind een met de
Platenspeler PHONO stekkerbussen
Compact disc speler CD stekkerbussen
Cassettedeck TAPE stekkerbussen
Minidisc-recorder of DAT cassettedeck MD/DAT stekkerbussen
Aarding van de platenspeler
Als uw platenspeler is voorzien van een aardingsdraad,
sluit u deze dan aan op de y SIGNAL GND aansluiting
van de tuner/versterker.
Vereiste aansluitsnoeren
Audio-aansluitsnoeren (niet bijgeleverd)
Sluit bij alle snoeren de stekkers van een bepaalde kleur
aan op de stekkerbussen met dezelfde kleur, op de
betreffende apparaten.

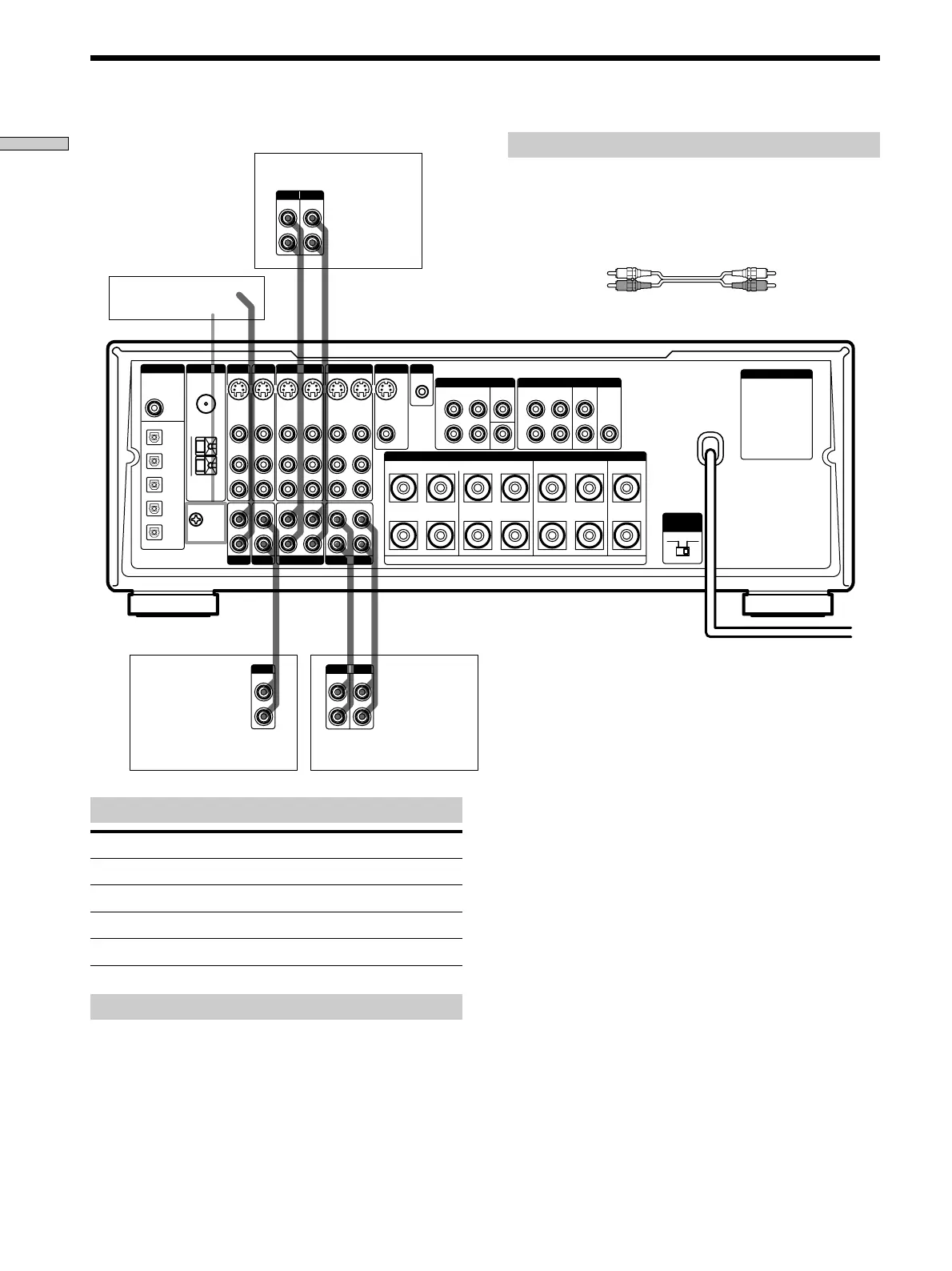

Aansluiten van audio-apparatuur
Platenspeler
Cassettedeck
Minidisc-recorder/DAT
cassettedeck
Compact disc speler
wit (L) wit (L)
rood (R) rood (R)
IN OUT
IN OUT
LINE
L
R
LINE
INPUT OUTPUT
LINE
L
R
LINE
INPUT OUTPUT
LINE
L
R
OUTPUT
ç
ç
ç
ç
+
–
RLR LRL
SPEAKERS
IMPEDANCE USE 4–16Ω
CENTERREARFRONTBA
S-VIDEO
IN
VIDEO
S-VIDEO
OUT
VIDEO
S-VIDEO
OUT
VIDEO
S-VIDEO
IN
VIDEO
S-VIDEO
OUT
VIDEO
DVD IN OPT
DVD IN
COAXIAL
S-VIDEO
IN
VIDEO
IN
L
R
REC OUT
SIGNAL GND
AM
AUDIO
IN
L
R
L
R
AUDIO
OUT
AUDIO
IN
AUDIO
OUT
AUDIO
IN
CTRL A1
FRONT REAR WOOFER CENTER
y
y
ANTENNA
TAPE
VIDEO 2
TV/LD DVD
S-LINK
S-VIDEO
IN
VIDEO
AUDIO
IN
DIGITAL
VIDEO 1 MONITOR
PRE OUT
AC OUTLET
IN
PHONO
IN
CD
IN REC OUT
MD/DAT
FM
75Ω
COAXIAL
TV/LD IN OPT
CD IN OPT
MD/DAT OUT OPT
MD/DAT IN OPT
4 Ω 8 Ω
IMPEDANCE
SELECTOR
L
R
FRONT REAR CENTER
5.1 INPUT
WOOFER
