Aansluiten en opstellen van de luidsprekers
IMPEDANCE
SELECTOR
FRONT
SPEAKERS B
+
–
RLR LRL
SPEAKERS
IMPEDANCE USE 4–16Ω
CENTERREARFRONTBA
S-VIDEO
IN
VIDEO
S-VIDEO
OUT
VIDEO
S-VIDEO
OUT
VIDEO
S-VIDEO
IN
VIDEO
S-VIDEO
OUT
VIDEO
DVD IN OPT
DVD IN
COAXIAL
S-VIDEO
IN
VIDEO
IN
L
R
REC OUT
SIGNAL GND
AM
AUDIO
IN
L
R
L
R
AUDIO
OUT
AUDIO
IN
AUDIO
OUT
AUDIO
IN
CTRL A1
FRONT REAR WOOFER CENTER
y
y
ANTENNA
TAPE
VIDEO 2
TV/LD DVD
S-LINK
S-VIDEO
IN
VIDEO
AUDIO
IN
DIGITAL
VIDEO 1 MONITOR
PRE OUT
AC OUTLET
IN
PHONO
IN
CD
IN REC OUT
MD/DAT
FM
75Ω
COAXIAL
TV/LD IN OPT
CD IN OPT
MD/DAT OUT OPT
MD/DAT IN OPT
4 Ω 8 Ω
IMPEDANCE
SELECTOR
}
]
}
]
}
]
}
]
}
]
INPUT
AUDIO
IN
L
R
FRONT REAR CENTER
5.1 INPUT
WOOFER
Rechter
achterluidspreker
Linker
achterluidspreker
Rechter
voorluidspreker
*U kunt de actieve lagetonenluidspreker aansluiten op een van beide
stekkerbussen naar keuze. Op de andere stekkerbus kunt u
desgewenst een tweede actieve lagetonenluidspreker aansluiten.
z
Aansluiten van bepaalde luidsprekers op een andere versterker
Gebruik de PRE OUT aansluitingen. Het signaal dat via de
SPEAKERS aansluitingen wordt uitgestuurd is hetzelfde als het
signaal dat naar de PRE OUT aansluitingen gaat. Wanneer u
bijvoorbeeld enkel de twee voorluidsprekers op een andere
versterker wilt aansluiten, verbindt u die versterker met de PRE
OUT FRONT L en R aansluitingen.

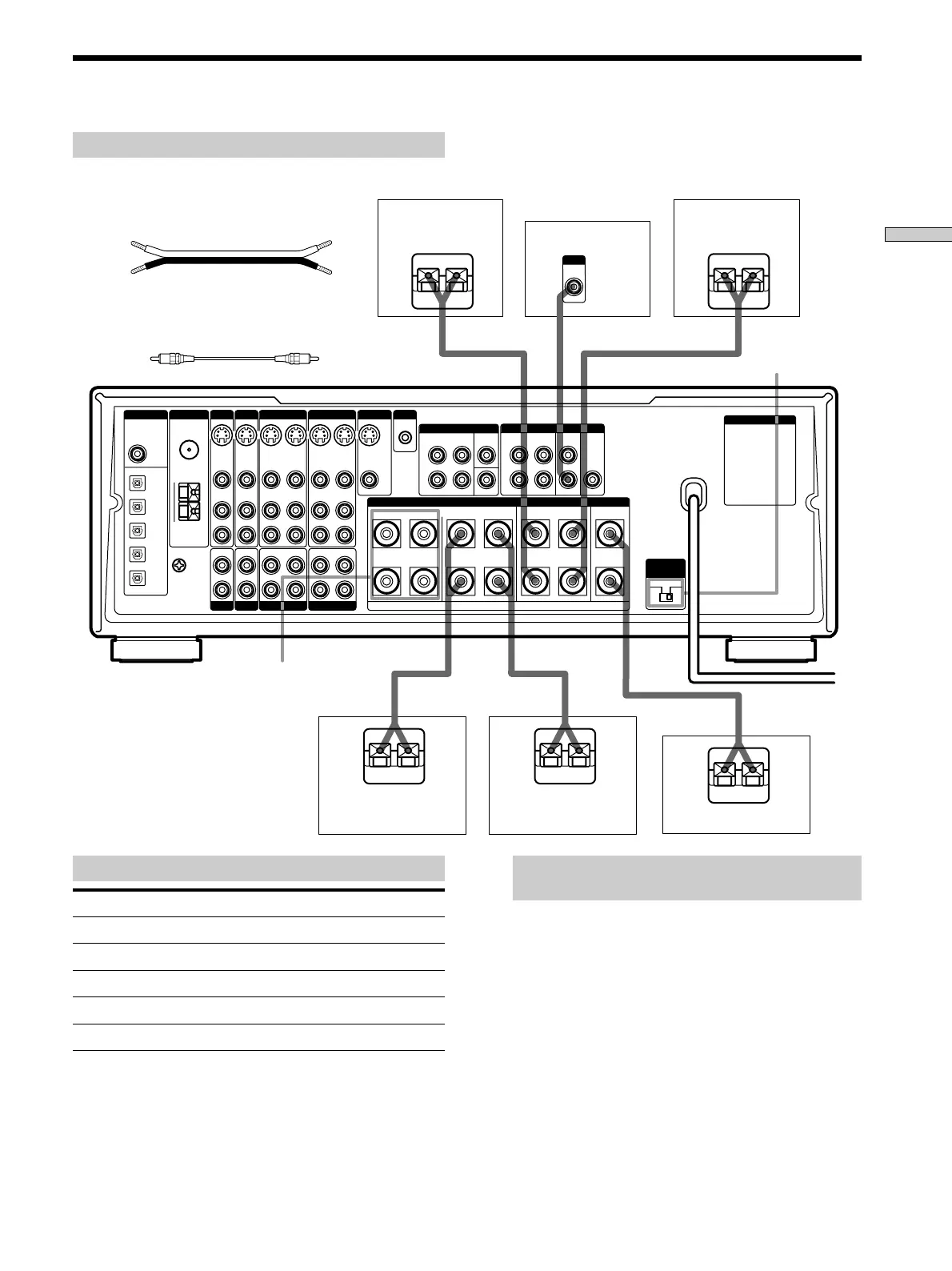

Luidspreker-aansluitingen
Verbind de met de
Voorluidsprekers SPEAKERS FRONT A stekkerbussen
Extra stel voorluidsprekers SPEAKERS FRONT B stekkerbussen
Achterluidsprekers SPEAKERS REAR stekkerbussen
Middenluidspreker SPEAKERS CENTER stekkerbussen
Actieve lagetonenluidspreker WOOFER AUDIO OUT stekkerbus*
Vereiste aansluitsnoeren
Luidsprekersnoeren (niet bijgeleverd)
Eén voor elke voorluidspreker, achterluidspreker en
middenluidspreker
(+) (+)
(–) (–)
Mono-aansluitsnoer (niet bijgeleverd)
Eén, voor de actieve lagetonenluidspreker
zwart zwart
Aansluiten van de luidsprekers
Linker
voorluidspreker
Opmerkingen over het aansluiten van
de luidsprekers
• Aan de luidsprekerkant stript u ongeveer 15 mm
van de isolatie van het snoer en draait u de
kerndraden ineen. Let bij elk snoer op dat u de
draden niet verwisselt: sluit + aan op + en – op –.
Als de draden verwisseld worden, zal bij weergave
de positie van de muziekinstrumenten onduidelijk
zijn, terwijl de lage tonen grotendeels zullen
ontbreken.
• Als u voorluidsprekers gebruikt met een relatief
gering maximaal ingangsvermogen, stel dan de
geluidssterkte erg voorzichtig in, om overbelasting
van de luidsprekers te vermijden.
Middenluidspreker
Actieve
lagetonenluidspreker
