Aansluiten van de apparatuur
R
LINE
OUTPUT
L
DIGITAL
OPTICAL
OUTPUT
DIGITAL
OUT
OPTICAL
IN
IN OUT
LINE
L
R
LINE
INPUT OUTPUT
ç
ç
IN OUT
ç
ç
+
–
RLR LRL
SPEAKERS
IMPEDANCE USE 4–16Ω
CENTERREARFRONTBA
S-VIDEO
IN
VIDEO
S-VIDEO
OUT
VIDEO
S-VIDEO
OUT
VIDEO
S-VIDEO
IN
VIDEO
S-VIDEO
OUT
VIDEO
DVD IN OPT
DVD IN
COAXIAL
S-VIDEO
IN
VIDEO
IN
L
R
REC OUT
SIGNAL GND
AM
AUDIO
IN
L
R
L
R
AUDIO
OUT
AUDIO
IN
AUDIO
OUT
AUDIO
IN
CTRL A1
FRONT REAR WOOFER CENTER
y
y
ANTENNA
TAPE
VIDEO 2
TV/LD DVD
S-LINK
S-VIDEO
IN
VIDEO
AUDIO
IN
DIGITAL
VIDEO 1 MONITOR
PRE OUT
AC OUTLET
IN
PHONO
IN
CD
IN REC OUT
MD/DAT
FM
75Ω
COAXIAL
TV/LD IN OPT
CD IN OPT
MD/DAT OUT OPT
MD/DAT IN OPT
4 Ω 8 Ω
IMPEDANCE
SELECTOR
L
R
FRONT REAR CENTER
5.1 INPUT
WOOFER

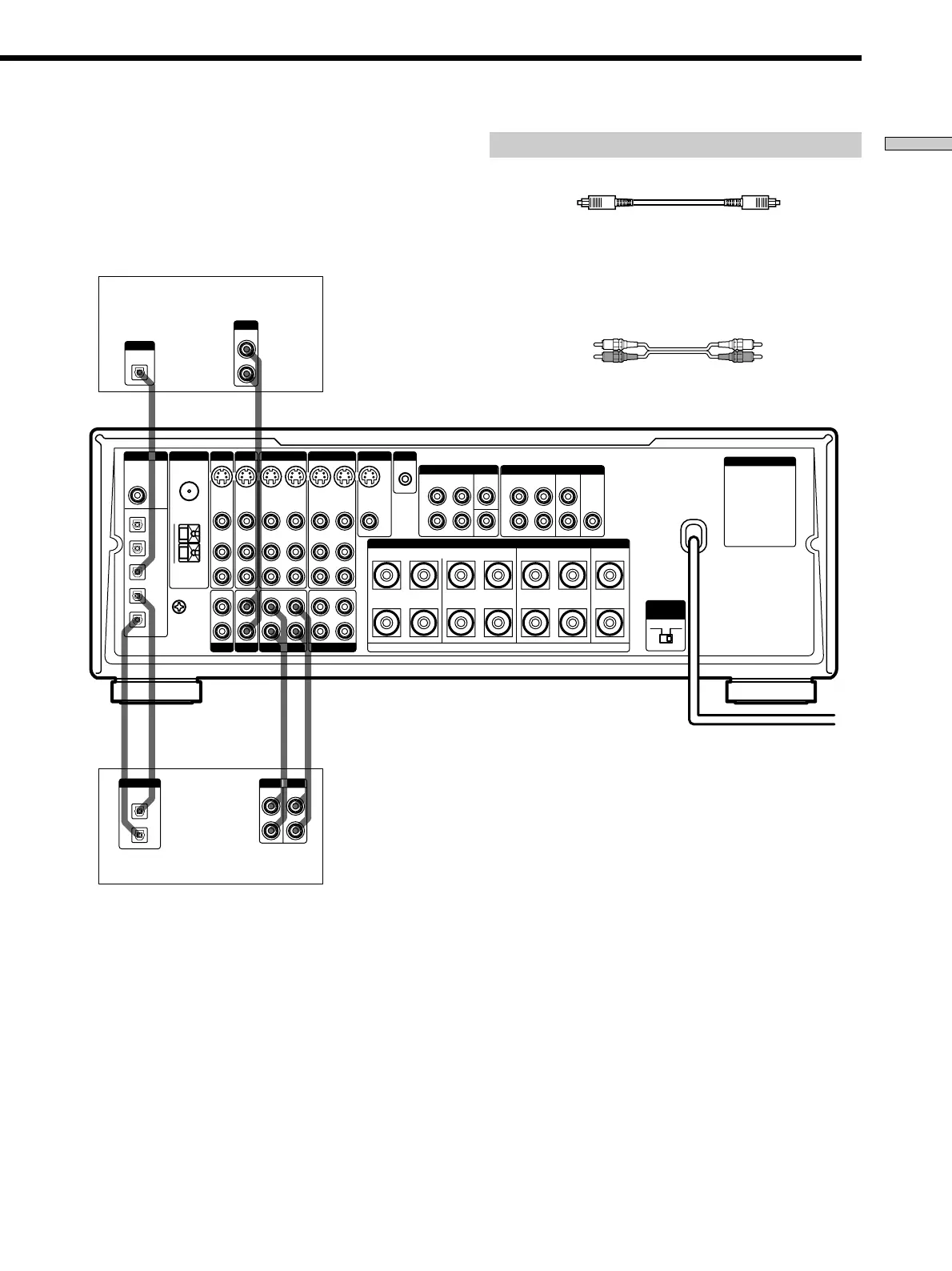

Vereiste aansluitsnoeren
Optisch digitaal aansluitsnoer (niet bijgeleverd)
Audio-aansluitsnoeren (niet bijgeleverd)
Sluit bij alle snoeren de stekkers van een bepaalde kleur aan op
de stekkerbussen met dezelfde kleur, op de betreffende
apparaten.
Verbind de digitale uitgangsaansluiting van uw minidisc-
recorder of DAT cassettedeck met de digitale ingang van
de tuner/versterker en verbind de digitale ingang van uw
minidisc-recorder of DAT cassettedeck met de digitale
uitgangsaansluiting van de tuner/versterker. Via deze
aansluitingen kunt u digitale opnamen maken van het
geluid van compact discs en TV-uitzendingen.
zwart zwart
Opmerkingen
• Het digitaal opnemen van een digitaal meerkanaals-akoestieksignaal is niet mogelijk.
• Dit apparaat is compatibel met 32 kHz, 44,1 kHz en 48 kHz bemonsteringsfrequenties. Het apparaat is niet compatibel met een 96 kHz
bemonsteringsfrequentie.
•U kunt geen analoge signalen van uw digitale apparatuur via TAPE en VIDEO opnemen wanneer alleen digitale verbindingen zijn
gemaakt. Zorg dat uw digitale apparatuur zowel via de digitale als de analoge aansluitingen met de tuner/versterker is verbonden.
Compact disc speler
wit (L) wit (L)
rood (R) rood (R)
Minidisc-recorder of
DAT cassettedeck
